Name: LM3509SDX/NOPB
Brand: TI
SKU: CM69684850
Price: 1.04 USD
Availability: InStock

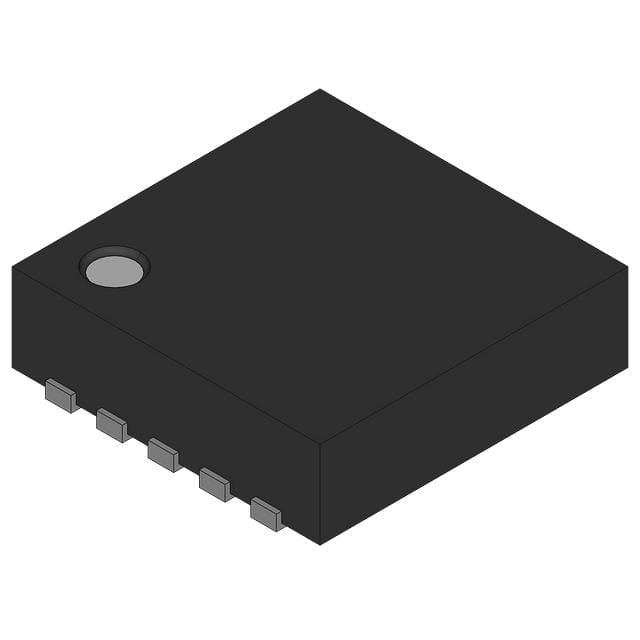

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LM3509SDX/NOPB TI

Hersteller:
TI
Hersteller-Nr:
LM3509SDX/NOPB
AiPCBA-Teilenummer:
CM69684850
Preis (EUR):
€

1.04
AiPCBA-Lager:
206 Stk
Versendet von:
Verfügbarkeit:
163 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
LED Driver 10Segment 3.3V/5V 10Pin WSON EP T/R
Dokumentation:
Datenblatt
3D-Modell

LM3509SDX/NOPB Kaufen LM3509SDX/NOPB Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: LM3509SDX/NOPB

AiPCBA P/N: CM69684850

Hersteller: TI

Paket: WSON-10

Preis
€

1.04

Gesamt: 369 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LM3509SDX/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

LED-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

10 Pin

Verpackung

WSON-10

Frequenz

1.27 MHz

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

21 V

Versorgungsstrom

440 µA

Ruhestrom

900 µA

Anzahl der geregelten Ausgänge

2 Output

Schaltfrequenz

1.25 MHz

Übertemperaturschutz

Yes

Topologie

Boost

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

LM3509SDX/NOPB Datenblatt-PDF

LM3509SDX/NOPB Datenblatt PDF

30 Pages, 2683 KB

2013/05/09

Ansicht

LM3509SDX/NOPB Datenblatt PDF

28 Pages, 2098 KB

2013/05/03

Ansicht

LM3509SDX/NOPB Datenblatt PDF

30 Pages, 2685 KB

2016/09/21

Ansicht

LM3509SDX/NOPB Anderes Datenblatt

9 Pages, 326 KB

2016/10/05

Ansicht

LM3509SDX/NOPB Anwendungshinweis

14 Pages, 540 KB

2016/12/21

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3 mm

Breite

3 mm

Höhe

0.8 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

LM3509SDX/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

LM3509SDX/NOPB Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

LM3509SDX/NOPB Datenblatt >

Funktionsübersicht

The LM3509 current mode boost converter offers two separate outputs. The first output (MAIN) is a constant current sink for driving series white LED’s. The second output (SUB/FB) is configurable as a constant current sink for series white LED bias, or as a feedback pin to set a constant output voltage for powering OLED panels.
All trademarks are the property of their respective owners.
When configured as a dual output white LED bias supply, the LM3509 adaptively regulates the supply voltage of the LED strings to maximize efficiency and insure the current sinks remain in regulation. The maximum current per output is set via a single external low power resistor. An I2C compatible interface allows for independent adjustment of the LED current in either output from 0 to max current in 32 exponential steps. When configured as a white LED + OLED bias supply the LM3509 can independently and simultaneously drive a string of up to 5 white LED’s and deliver a constant output voltage of up to 21V for OLED panels.
Output over-voltage protection shuts down the device if VOUT rises above 21V allowing for the use of small sized low voltage output capacitors. The LM3509 is offered in a small 10-pin thermally- enhanced WSON package and operates over the -40°C to +85°C temperature range.

LM3509SDX/NOPB Datenblatt >
