LM5088MH-2/NOPB

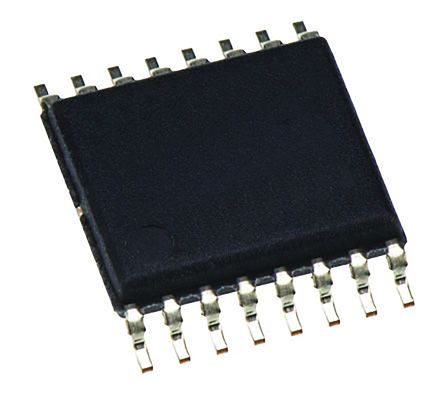

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LM5088MH-2/NOPB TI

Hersteller:
TI
Hersteller-Nr:
LM5088MH-2/NOPB
AiPCBA-Teilenummer:
CM13894151
Preis (EUR):
€

2.20
AiPCBA-Lager:
235 Stk
Versendet von:
Verfügbarkeit:
175 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
TEXAS INSTRUMENTS LM5088MH-2/NOPB DC-DC Controller, Constant On-Time, 8.3V to 13V, 1 Output, Buck, 1MHz, HTSSOP-16
Dokumentation:
Datenblatt
3D-Modell

LM5088MH-2/NOPB Kaufen LM5088MH-2/NOPB Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: LM5088MH-2/NOPB

AiPCBA P/N: CM13894151

Hersteller: TI

Paket: TSSOP-16

Preis
€

2.20

Gesamt: 410 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LM5088MH-2/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

TI

Kategorie

DC-DC-Wandler

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

TSSOP-16

Frequenz

1.00 MHz

Netzspannung

8.30V (min)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

1.205V ~ 70V

Ausgangsstrom

10 A

Pinzahl

16 Position

Ruhestrom

3.80 mA

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

1 MHz

Topologie

Buck

Auslastungsgrad

95 %

Eingangsspannung (max)

75 V

Eingangsspannung (Min)

4.5 V

Ausgangsspannung (Min)

1.205 V

Maximaler Arbeitszyklus

94 %

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

8.3V ~ 13V

Versorgungsspannung (max.)

13 V

Versorgungsspannung (Min)

8.3 V

Eingangsspannung

4.5V ~ 75V

Ähnliche Produkte anzeigen

LM5088MH-2/NOPB Datenblatt-PDF

LM5088MH-2/NOPB Datenblatt PDF

39 Pages, 1363 KB

2015/11/07

Ansicht

LM5088MH-2/NOPB Datenblatt PDF

39 Pages, 1365 KB

2014/08/10

Ansicht

LM5088MH-2/NOPB Datenblatt PDF

30 Pages, 485 KB

2011/12/08

Ansicht

LM5088MH-2/NOPB Datenblatt PDF

41 Pages, 1449 KB

Ansicht

LM5088MH-2/NOPB Datenblatt PDF

36 Pages, 1309 KB

2013/08/19

Ansicht

LM5088MH-2/NOPB Benutzerreferenzhandbuch

11 Pages, 398 KB

2013/04/30

Ansicht

LM5088MH-2/NOPB Anwendungshinweis

12 Pages, 710 KB

2011/12/08

Ansicht

LM5088MH-2/NOPB Notizdatei

17 Pages, 653 KB

2016/06/20

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5 mm

Breite

4.4 mm

Höhe

0.8 mm

Betriebstemperatur

-40℃ ~ 125℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Cut Tape (CT)

LM5088MH-2/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

LM5088MH-2/NOPB Datenblatt >

Funktionsübersicht

The LM5088MH-2/NOPB is a high-voltage non-synchronous Buck Controller features all the necessary functions to implement an efficient high voltage buck converter using a minimum number of external components. The LM5088 can be configured to operate over an ultra-wide input voltage range of 4.5 to 75V. This easy to use controller includes a level shifted gate driver capable of controlling an external N-channel buck switch. The control method is based upon peak current-mode control utilizing an emulated current ramp. The use of an emulated control ramp reduces noise sensitivity of the pulse-width modulation circuit, allowing reliable control of very small duty cycles necessary in high input voltage/low output voltage applications. The LM5088 switching frequency is programmable from 50kHz to 1MHz. The LM5088-2 provides a versatile restart timer for overload protection.
Emulated current mode control
Drives external high-side N-channel MOSFET
Low IQ shutdown and standby modes
High duty cycle ratio feature for reduced dropout voltage
Hiccup timer for overload protection
Reference accuracy
Wide bandwidth error amplifier
Single resistor oscillator frequency setting
Oscillator synchronization capability
Programmable soft-start
High voltage, low dropout bias regulator
Thermal shutdown protection
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
