Name: LM5145RGYT
Brand: TI
SKU: CM110309490
Price: 82.4 USD
Availability: InStock

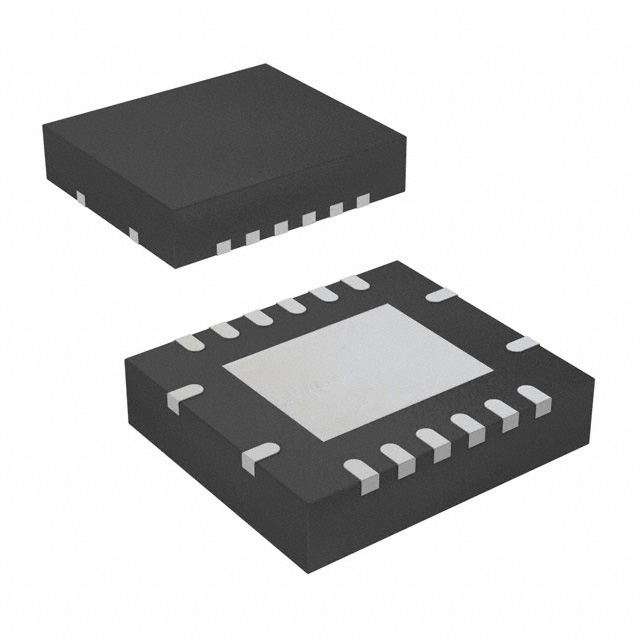

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LM5145RGYT TI

Hersteller:
TI
Hersteller-Nr:
LM5145RGYT
AiPCBA-Teilenummer:
CM110309490
Preis (EUR):
€

82.40
AiPCBA-Lager:
210 Stk
Versendet von:
Verfügbarkeit:
171 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Conv DC-DC 6V to 75V Synchronous Step Down Single-Out 0.8V to 60V 30A 20Pin VQFN EP T/R
Dokumentation:
Datenblatt
3D-Modell

LM5145RGYT Kaufen LM5145RGYT Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: LM5145RGYT

AiPCBA P/N: CM110309490

Hersteller: TI

Paket: VQFN-20

Preis
€

82.40

Gesamt: 381 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LM5145RGYT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Anzahl von Pins

20 Pin

3D-Modell

Verpackung

VQFN-20

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

0.8V ~ 60V

Ausgangsstrom

30 A

Pinzahl

20 Position

Anstiegszeit

7 ns

Schaltfrequenz

1000 kHz

Auslastungsgrad

99 %

Eingangsspannung (max)

75 V

Eingangsspannung (Min)

6 V

Ausgangsstrom (max)

30 A

Maximaler Arbeitszyklus

Abfallzeit

4 ns

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

75 V

Versorgungsspannung (Min)

6 V

Eingangsspannung

6V ~ 75V

Ähnliche Produkte anzeigen

LM5145RGYT Datenblatt-PDF

LM5145RGYT Datenblatt PDF

67 Pages, 2299 KB

2017/08/04

Ansicht

LM5145RGYT Anderes Datenblatt

8 Pages, 927 KB

2016/08/04

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 125℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

LM5145RGYT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

LM5145RGYT Datenblatt >

Funktionsübersicht

The LM5145 75-V synchronous buck controller is designed to regulate from a high input voltage source or from an input rail subject to high voltage transients, minimizing the need for external surge suppression components. A high-side switch minimum on-time of 40 ns facilitates large step-down ratios, enabling the direct step-down conversion from 48 V to low-voltage rails for reduced system complexity and solution cost. The LM5145 continues to operate at nearly 100% duty cycle during input voltage dips as low as 6 V, making it well suited for high-performance industrial control, robotic, datacom and RF power amplifier applications.
Forced-PWM (FPWM) operation eliminates frequency variation to minimize EMI, while a user-selectable diode emulation feature lowers current consumption at light-load conditions. Cycle-by-cycle overcurrent protection is accomplished by measuring the voltage drop across the low-side MOSFET or by using an optional current sense resistor. The adjustable switching frequency as high as 1 MHz can be synchronized to an external clock source to eliminate beat frequencies in noise-sensitive applications.
The LM5145 voltage-mode controller drives external high-side and low-side N-channel power switches with robust 7.5-V gate drivers suitable for standard-threshold MOSFETs. Adaptively-timed gate drivers with 2.3-A source and 3.5-A sink capability minimize body diode conduction during switching transitions, reducing switching losses and improving thermal performance when driving MOSFETs at high input voltage and high frequency. The LM5145 can be powered from the output of the switching regulator or another available source, further improving efficiency.
A 180° out-of-phase clock output relative to the internal oscillator at SYNCOUT is ideal for cascaded or multi-channel power supplies to reduce input capacitor ripple current and reduce EMI filter size. Additional features of the LM5145 include a configurable soft start, an open-drain Power Good monitor for fault reporting and output monitoring, monotonic start-up into prebiased loads, integrated VCC bias supply regulator and bootstrap diode, external power supply tracking, precision enable input with hysteresis for adjustable line undervoltage lockout (UVLO), hiccup-mode overload protection, and thermal shutdown protection with automatic recovery.
The LM5145 controller is offered in a 3.5-mm × 4.5-mm thermally-enhanced VQFN-20 package with additional spacing for high-voltage pins and wettable flanks for optical inspection of solder joint fillets.
