Name: LMH6502MT/NOPB
Brand: TI
SKU: CM22718870
Price: 9.38 USD
Availability: InStock

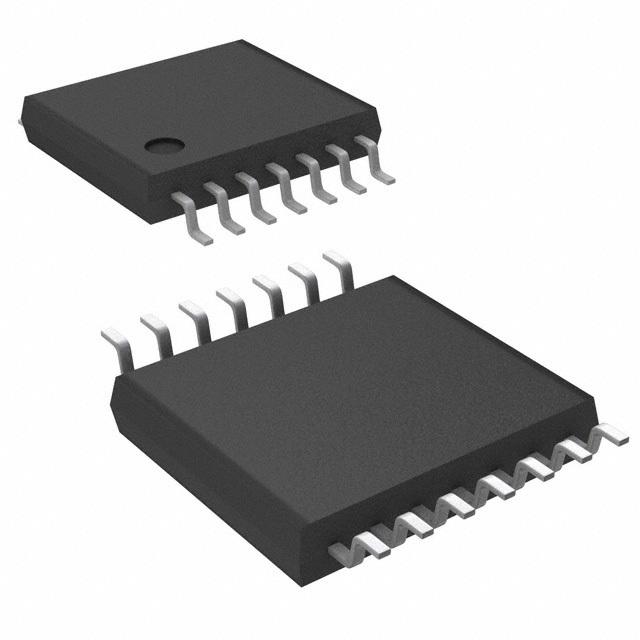

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LMH6502MT/NOPB TI

Hersteller:
TI
Hersteller-Nr:
LMH6502MT/NOPB
AiPCBA-Teilenummer:
CM22718870
Preis (EUR):
€

9.38
AiPCBA-Lager:
214 Stk
Versendet von:
Verfügbarkeit:
170 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
SP Amp Variable Gain Amp Single 6V/12V 14Pin TSSOP Rail
Dokumentation:
Datenblatt
3D-Modell

LMH6502MT/NOPB Kaufen LMH6502MT/NOPB Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: LMH6502MT/NOPB

AiPCBA P/N: CM22718870

Hersteller: TI

Paket: TSSOP-14

Preis
€

9.38

Gesamt: 384 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LMH6502MT/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Pufferverstärker

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

14 Pin

Verpackung

TSSOP-14

Ausgangsstrom

90.0 mA

Versorgungsstrom

27 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Gleichtaktunterdrückung

72 dB

Conversion-Rate

1.80 kV/μs

Verstärkungs-Bandbreite-Produkt

100 MHz

Eingangs-Bias-Strom

9 µA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

130 MHz

Bandbreite gewinnen

72 dB

Minimaler CMRR-Bereich

60dB ~ 75dB

Versorgungsspannung (max.)

10V ~ 15V

Versorgungsspannung (Min)

5 V

Ähnliche Produkte anzeigen

LMH6502MT/NOPB Datenblatt-PDF

LMH6502MT/NOPB Datenblatt PDF

29 Pages, 1605 KB

2015/12/15

Ansicht

LMH6502MT/NOPB Datenblatt PDF

21 Pages, 967 KB

2011/12/08

Ansicht

LMH6502MT/NOPB Datenblatt PDF

30 Pages, 1605 KB

2017/05/10

Ansicht

LMH6502MT/NOPB Anderes Datenblatt

7 Pages, 352 KB

2015/05/15

Ansicht

LMH6502MT/NOPB Andere Referenzen

1 Pages, 147 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Breite

4.4 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

LMH6502MT/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

LMH6502MT/NOPB Datenblatt >

Funktionsübersicht

The LMH6502 is a wideband DC coupled differential input voltage controlled gain stage followed by a high-speed current feedback Op Amp which can directly drive a low impedance load. Gain adjustment range is more than 70dB for up to 10MHz.
Maximum gain is set by external components and the gain can be reduced all the way to cut-off. Power consumption is 300mW with a speed of 130MHz. Output referred DC offset voltage is less than 350mV over the entire gain control voltage range. Device-to-device Gain matching is within ±0.6dB at maximum gain. Furthermore, gain at any VG is tested and the tolerance is ensured. The output current feedback Op Amp allows high frequency large signals (Slew Rate = 1800V/μs) and can also drive heavy load current (75mA). Differential inputs allow common mode rejection in low level amplification or in applications where signals are carried over relatively long wires. For single ended operation, the unused input can easily be tied to ground (or to a virtual half-supply in single supply application). Inverting or non-inverting gains could be obtained by choosing one input polarity or the other.
To provide ease of use when working with a single supply, VG range is set to be from 0V to +2V relative to pin 11 potential (ground pin). In single supply operation, this ground pin is tied to a "virtual" half supply.
LMH6502 gain control is linear in dB for a large portion of the total gain control range. This makes the device suitable for AGC circuits among other applications. For linear gain control applications, see the LMH6503 datasheet. The LMH6502 is available in the SOIC and TSSOP package.

LMH6502MT/NOPB Datenblatt >
