Name: LMZ36002RVQT
Brand: TI
SKU: CM2365458
Price: 10.26 USD
Availability: InStock

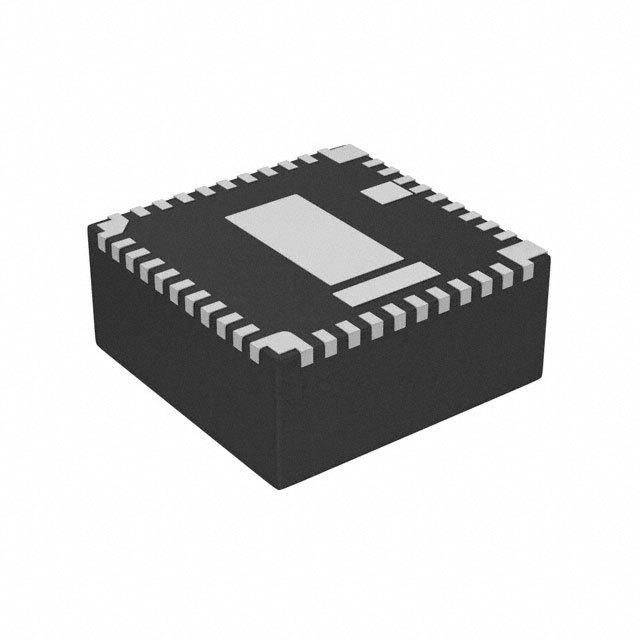

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LMZ36002RVQT TI

Hersteller:
TI
Hersteller-Nr:
LMZ36002RVQT
AiPCBA-Teilenummer:
CM2365458
Preis (EUR):
€

10.26
AiPCBA-Lager:
297 Stk
Versendet von:
Verfügbarkeit:
209 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
Module DC-DC 1Out 2.5V to 7.5V 2A Medical 43Pin QFN T/R
Dokumentation:
Datenblatt
3D-Modell

LMZ36002RVQT Kaufen LMZ36002RVQT Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: LMZ36002RVQT

AiPCBA P/N: CM2365458

Hersteller: TI

Paket: QFN-43

Preis
€

10.26

Gesamt: 506 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LMZ36002RVQT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

DC-DC-Wandler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

43 Pin

Verpackung

QFN-43

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

2.5V ~ 7.5V

Ausgangsstrom

2 A

Pinzahl

43 Position

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

1 MHz

Eingangsspannung (max)

60 V

Eingangsspannung (Min)

4.5 V

Ausgangsspannung (max.)

7.5 V

Ausgangsspannung (Min)

2.5 V

Ausgangsstrom (max)

2 A

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Eingangsspannung

4.5V ~ 60V

Ähnliche Produkte anzeigen

LMZ36002RVQT Datenblatt-PDF

LMZ36002RVQT Datenblatt PDF

36 Pages, 856 KB

2016/02/13

Ansicht

LMZ36002RVQT Datenblatt PDF

33 Pages, 1274 KB

2015/11/28

Ansicht

LMZ36002RVQT Datenblatt PDF

36 Pages, 853 KB

2017/04/28

Ansicht

LMZ36002RVQT Datenblatt PDF

34 Pages, 888 KB

2017/07/15

Ansicht

LMZ36002RVQT Datenblatt PDF

29 Pages, 732 KB

2015/10/17

Ansicht

LMZ36002RVQT Anderes Datenblatt

3 Pages, 187 KB

2017/06/14

Ansicht

LMZ36002RVQT Anderes Datenblatt

2 Pages, 47 KB

2016/01/29

Ansicht

LMZ36002RVQT Notizdatei

4 Pages, 167 KB

2016/05/05

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

4.3 mm

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Cut Tape (CT)

LMZ36002RVQT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

LMZ36002RVQT Datenblatt >

Funktionsübersicht

The LMZ36002RVQT is a SIMPLE SWITCHER 4.5V to 60V input, 2A power module in 43 pin B3QFN package. This is a synchronous step down converter with PWM, MOSFETs, inductor and control circuitry integrated into low profile, overmolded package and an easy to use integrated power supply that combines a 2A DC/DC converter with a shielded inductor and passives into a low profile package. This total power solution allows as few as three external components while still leaving the ability to adjust key parameters to meet specific design requirements. Device provides a power good signal to indicate when the output is within ±5% of its nominal voltage. Thermal shutdown and current limit features protect the device during an overload condition, automatic PFM mode improves light load efficiency. It is used in high density power systems.
Input supply voltage range from 4.5V to 60V
Wide output voltage adjust (2.5V to 7.5V)
Adjustable switching frequency from 200KHz to 1MHz
Synchronizes to an external clock, adjustable slow start
Automatic PFM mode for light load efficiency
Output voltage sequencing / tracking
Programmable undervoltage lockout (UVLO)
Pre-bias output start-up
Operating temperature range from -40°C to 105°C, enhanced thermal performance of 14°C/W
Meets EN55022 class B emissions, integrated shielded inductor
ESD sensitive device, take proper precaution while handling the device.

LMZ36002RVQT Datenblatt >
