LPC18S10FET100E

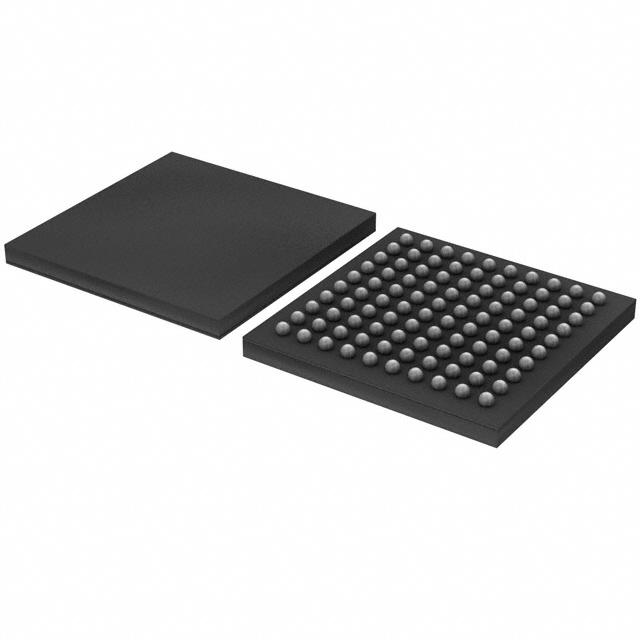

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LPC18S10FET100E NXP

Hersteller:
NXP
Hersteller-Nr:
LPC18S10FET100E
AiPCBA-Teilenummer:
CM158180567
Preis (EUR):
€

7.26
AiPCBA-Lager:
246 Stk
Versendet von:
Verfügbarkeit:
166 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
LPC18S10 Series 136KB 32Bit ARM Cortex-M3 Flashless MCU - TFBGA-100
Dokumentation:
Datenblatt
3D-Modell

LPC18S10FET100E Kaufen LPC18S10FET100E Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: LPC18S10FET100E

AiPCBA P/N: CM158180567

Hersteller: NXP

Paket: TFBGA-100

Preis
€

7.26

Gesamt: 412 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LPC18S10FET100E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

NXP

Kategorie

Mikrocontroller

3D-Modell

3D-Modell

Verpackung

TFBGA-100

RAM-Größe

136K x 8

Verlustleistung

1500 mW

Verlustleistung (max)

1500 mW

Versorgungsspannung

2.2V ~ 3.6V

Ähnliche Produkte anzeigen

LPC18S10FET100E Datenblatt-PDF

LPC18S10FET100E Datenblatt PDF

32 Pages, 329 KB

2010/02/03

Ansicht

LPC18S10FET100E Datenblatt PDF

2 Pages, 196 KB

2016/07/26

Ansicht

LPC18S10FET100E Datenblatt PDF

1284 Pages, 9244 KB

2015/12/10

Ansicht

LPC18S10FET100E Benutzerreferenzhandbuch

1284 Pages, 9401 KB

2017/07/26

Ansicht

LPC18S10FET100E Anderes Datenblatt

7 Pages, 209 KB

Ansicht

LPC18S10FET100E Anderes Datenblatt

5 Pages, 424 KB

2016/02/08

Ansicht

LPC18S10FET100E Anderes Datenblatt

3 Pages, 201 KB

2015/12/09

Ansicht

LPC18S10FET100E Anderes Datenblatt

3 Pages, 201 KB

2015/09/28

Ansicht

LPC18S10FET100E Anderes Datenblatt

2 Pages, 111 KB

2016/02/09

Ansicht

LPC18S10FET100E Anderes Datenblatt

2 Pages, 910 KB

Ansicht

LPC18S10FET100E Eigenschaften Beschreibung Parameter

151 Pages, 2768 KB

2014/06/11

Ansicht

LPC18S10FET100E Eigenschaften Beschreibung Parameter

151 Pages, 2848 KB

2014/06/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

LPC18S10FET100E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

LPC18S10FET100E Datenblatt >

Funktionsübersicht

Overview
The LPC18S10FET100 is a ARM Cortex-M3 based microcontroller with security features for embedded applications. The ARM Cortex-M3 is a next generation core that offers system enhancements such as low power consumption, enhanced debug features, and a high level of support block integration.
The LPC18S10FET100 operates at CPU frequencies of up to 180 MHz. The ARM Cortex-M3 CPU incorporates a 3-stage pipeline and uses a Harvard architecture with separate local instruction and data buses as well as a third bus for peripherals. The ARM Cortex-M3 CPU also includes an internal prefetch unit that supports speculative branching.
The LPC18S10FET100 includes 136 kB of on-chip SRAM, security features with AES engine, a quad SPI Flash Interface (SPIFI), a State Configurable Timer/PWM (SCTimer/PWM) subsystem, an external memory controller, and multiple digital and analog peripherals.
MoreLess
## Features
* Processor core
* ARM Cortex-M3 processor, running at frequencies of up to 180 MHz.
* ARM Cortex-M3 built-in Memory Protection Unit (MPU) supporting eight regions.
* ARM Cortex-M3 built-in Nested Vectored Interrupt Controller (NVIC).
* Non-maskable Interrupt (NMI) input.
* JTAG and Serial Wire Debug, serial trace, eight breakpoints, and four watch points.
* Enhanced Trace Module (ETM) and Enhanced Trace Buffer (ETB) support.
* System tick timer.
* On-chip memory
* 136 kB SRAM for code and data use.
* Multiple SRAM blocks with separate bus access.
* 64 kB ROM containing boot code and on-chip software drivers.
* 64 bit One-Time Programmable (OTP) memory for general-purpose use.
* Two banks (256 bit total) One-Time Programmable (OTP) memory for AES key storage One bank can store an encrypted key for decoding the boot image.
* AES engine for encryption and decryption of the boot image and data with DMA support and programmable via a ROM-based API.
* Clock generation unit
* Crystal oscillator with an operating range of 1 MHz to 25 MHz.
* 12 MHz internal RC oscillator trimmed to 1.5 % accuracy over temperature and voltage.
* Ultra-low power RTC crystal oscillator.
* Three PLLs allow CPU operation up to the maximum CPU rate without the need for a high-frequency crystal. The second PLL is dedicated to the High-speed USB, the third PLL can be used as audio PLL.
* Clock output.
* Configurable digital peripherals:
* State Configurable Timer (SCTimer/PWM) subsystem on AHB.
* Global Input Multiplexer Array (GIMA) allows to cross-connect multiple inputs and outputs to event driven peripherals like timers, SCTimer/PWM, and ADC0/1.
* Serial interfaces
* Quad SPI Flash Interface (SPIFI) with 1-, 2-, or 4-bit data at rates of up to 52 MB per second.
* Four 550 UARTs with DMA support: one UART with full modem interface; one UART with IrDA interface; three USARTs support UART synchronous mode and a smart card interface conforming to ISO7816 specification.
* Up to two C_CAN 2.0B controllers with one channel each. Use of C_CAN controller excludes operation of all other peripherals connected to the same bus bridge.
* Two SSP controllers with FIFO and multi-protocol support. Both SSPs with DMA support.
* One Fast-mode Plus I2C-bus interface with monitor mode and with open-drain I/O pins conforming to the full I2C-bus specification. Supports data rates of up to 1 Mbit/s.
* One standard I²C-bus interface with monitor mode and standard I/O pins.
* Two I²S interfaces with DMA support, each with one input and one output.
* Digital peripherals
* External Memory Controller (EMC) supporting external SRAM, ROM, NOR flash, and SDRAM devices.
* Secure Digital Input Output (SD/MMC) card interface.
* Eight-channel General-Purpose DMA controller can access all memories on the AHB and all DMA-capable AHB slaves.
* Up to 49 General-Purpose Input/Output (GPIO) pins with configurable pull-up/pull-down resistors.
* GPIO registers are located on the AHB for fast access. GPIO ports have DMA support.
* Up to eight GPIO pins can be selected from all GPIO pins as edge and level sensitive interrupt sources.
* Two GPIO group interrupt modules enable an interrupt based on a programmable pattern of input states of a group of GPIO pins.
* Four general-purpose timer/counters with capture and match capabilities.
* Repetitive Interrupt timer (RI timer).
* Windowed watchdog timer.
* Ultra-low power Real-Time Clock (RTC) on separate power domain with 256 bytes of battery powered backup registers.
* Alarm timer; can be battery powered.
* Analog peripherals
* One 10-bit DAC with DMA support and a data conversion rate of 400 kSamples/s.
* Two 10-bit ADCs with DMA support and a data conversion rate of 400 kSamples/s. Up to eight input channels per ADC.
* Unique ID for each device.
* Power
* Single 3.3 V (2.2 V to 3.6 V) power supply with on-chip internal voltage regulator for the core supply and the RTC power domain.
* RTC power domain can be powered separately by a 3 V battery supply.
* Four reduced power modes: Sleep, Deep-sleep, Power-down, and Deep power-down.
* Processor wake-up from Sleep mode via wake-up interrupts from various peripherals.
* Wake-up from Deep-sleep, Power-down, and Deep power-down modes via external interrupts and interrupts generated by battery powered blocks in the RTC power domain.
* Brownout detect with four separate thresholds for interrupt and forced reset.
* Power-On Reset (POR).
* Available as TFBGA100 package.
## Target Applications
* Communication hubs
* Automotive aftermarket
* Power management
* Consumer health devices
* Embedded audio applications
* Industrial control
* Industrial automation
* White goods
## Features
