MAX146BCAP+

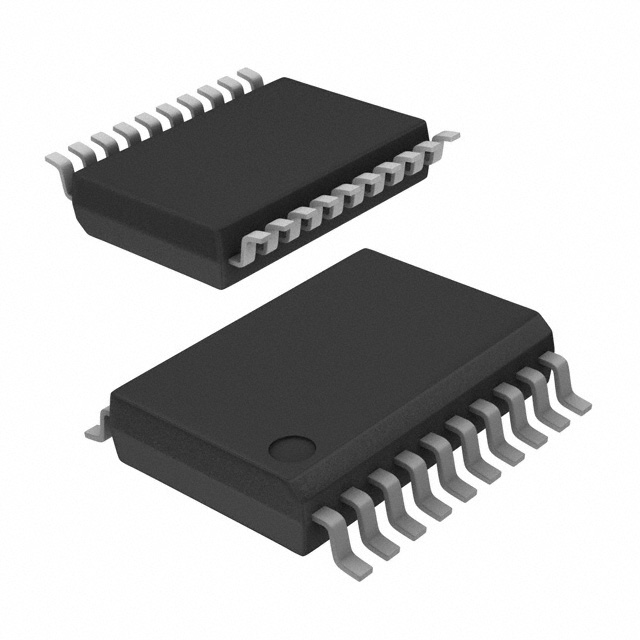

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX146BCAP+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX146BCAP+
AiPCBA-Teilenummer:
CM67336596
Preis (EUR):
€

11.64
AiPCBA-Lager:
228 Stk
Versendet von:
Verfügbarkeit:
185 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
* 8Channel Single-Ended or 4Channel Differential Inputs * Single-Supply Operation * +2.7V to +3.6V (MAX146) * +2.7V to +5.25V (MAX147) * Internal 2.5V Reference (MAX146) * Low Power * 1.2mA (133KSPS, 3V supply) * 54μA (1KSPS, 3V supply) * 1μA (power-down mode) * SPI/QSPI/MICROWIRE/TMS320-Compatible 4-Wire Serial Interface * Software-Configurable Unipolar or Bipolar Inputs * 20Pin DIP/SSOP Packages
Dokumentation:
Datenblatt
3D-Modell

MAX146BCAP+ Kaufen MAX146BCAP+ Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: MAX146BCAP+

AiPCBA P/N: CM67336596

Hersteller: Maxim Integrated

Paket: SSOP-20

Preis
€

11.64

Gesamt: 413 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX146BCAP+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

AD-Konverter

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SSOP-20

Netzspannung

3.60V (max)

Versorgungsstrom

1.20 mA

Anzahl der Kanäle

4, 8 Channel

Pinzahl

20 Position

Die Anzahl der Bits

12 Bit

Samplerate

133 ksps

Anzahl der Eingänge

4, 8 Input

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

MAX146BCAP+ Datenblatt-PDF

MAX146BCAP+ Datenblatt PDF

24 Pages, 654 KB

2002/08/22

Ansicht

MAX146BCAP+ Datenblatt PDF

28 Pages, 747 KB

2002/08/22

Ansicht

MAX146BCAP+ Datenblatt PDF

24 Pages, 707 KB

2012/03/28

Ansicht

MAX146BCAP+ Anderes Datenblatt

12 Pages, 229 KB

2021/07/13

Ansicht

MAX146BCAP+ Anderes Datenblatt

7 Pages, 106 KB

Ansicht

MAX146BCAP+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX146BCAP+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX146BCAP+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX146BCAP+ Anwendungshinweis

7 Pages, 95 KB

2012/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Breite

5.38 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MAX146BCAP+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX146BCAP+ Datenblatt >

Funktionsübersicht

The MAX146BCAP+ is a +2.7V, low power, 8-channel, serial 12bit analogue to digital converter (ADC) in 20 pin SSOP package. This 12bit data acquisition system combine an 8-channel multiplexer, high bandwidth track/hold and serial interface with high conversion speed and low power consumption. The analogue inputs are software configurable for unipolar/bipolar and single ended/differential operation. This device use either the internal clock or an external serial interface clock to perform successive approximation analogue to digital conversion and have a reference buffer amplifier with a ±1.5% voltage adjustment range. It provides a hard wired SHDN (complimentary) pin, a software selectable power-down feature which can be programmed to automatically shut down at the end of a conversion. Accessing the serial interface automatically powers up the device and the quick turn-on time allows it to be shut down between all conversions.
Supply voltage range is 2.7V to 3.6V
Operating temperature range from 0°C to 70°C
Operates at internal 2.5V reference or external reference voltage
Low power consumption of 1.2mA at 133Ksps and 54µA at 1Ksps, 3V supply
Low power consumption of 1µA at power down mode
SPI/QSPI/MICROWIRE/TMS320 compatible 4 wire serial interface
Maximum relative accuracy (INL) is ±1LSB and maximum differential nonlinearity (DNL) is ±1LSB
Gain temperature coefficient is ±0.25ppm/°C
Accessing serial interface for on/off can cut supply current under 60µA at reduced sampling rates

MAX146BCAP+ Datenblatt >
