Name: MAX1684EEE+
Brand: Maxim Integrated
SKU: CM19778540
Price: 4.23 USD
Availability: InStock

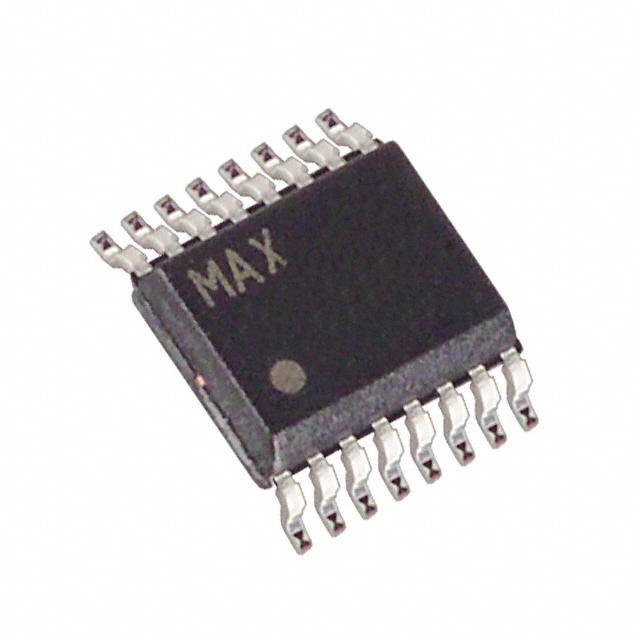

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX1684EEE+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX1684EEE+
AiPCBA-Teilenummer:
CM19778540
Preis (EUR):
€

4.23
AiPCBA-Lager:
4,243 Stk
Versendet von:
Verfügbarkeit:
3,029 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Conv DC-DC 2.7V to 14V Step Down Single-Out 1.25V to 14V/3.3V 1A 16Pin QSOP
Dokumentation:
Datenblatt
3D-Modell

MAX1684EEE+ Kaufen MAX1684EEE+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX1684EEE+

AiPCBA P/N: CM19778540

Hersteller: Maxim Integrated

Paket: QSOP-16

Preis
€

4.23

Gesamt: 7,272 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX1684EEE+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

QSOP-16

Frequenz

340 kHz

Netzspannung

14.0V (max)

Betriebsspannung

2.7V ~ 14V

Nennleistung

667 mW

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

3.3 V

Ausgangsstrom

1 A

Anzahl der Kanäle

1 Channel

Pinzahl

16 Position

Schaltfrequenz

300 kHz

Eingangsspannung (max)

14 V

Eingangsspannung (Min)

2.7 V

Ausgangsspannung (max.)

14 V

Ausgangsspannung (Min)

1.25 V

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Richtigkeit

1 %

Versorgungsspannung (Min)

2.7 V

Eingangsspannung

2.7V ~ 14V

Ähnliche Produkte anzeigen

MAX1684EEE+ Datenblatt-PDF

MAX1684EEE+ Datenblatt PDF

14 Pages, 294 KB

2002/05/29

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

MAX1684EEE+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX1684EEE+ Datenblatt >

Funktionsübersicht

The MAX1684EEE+ is a low-noise, 14V input, 1A, PWM step-down converter in 16 pin QSOP package. It is a high-efficiency, internal switch, pulse-width modulation (PWM) step-down switching regulator intended to power cellular phones, communicating PDAs and handy-terminals. This device delivers a 1A output current from two lithium-ion (Li+) batteries. It has a wide-input voltage range of 2.7V to 14V gives design flexibility and allows batteries to charge from a wall cube, since the ICs operate at the higher voltages that occur when the battery is removed. The output voltage is preset to 3.3V or can be externally adjusted from 1.25V to VIN. There are four modes of operation such as fixed-frequency, normal, low-power and shutdown. The fixed-frequency PWM mode of operation offers excellent noise characteristics. The normal mode maintains high efficiency at all loads. The low-power mode is used to conserve power in standby or when full load is not required.
Fixed frequency PWM operation 300KHz
Operating temperature range from -40°C to 85°C
High efficiency of up to 96%
Normal mode quiescent current is 150µA
Low power mode quiescent current is 25µA
Shutdown current is 2µA
Synchronized switching frequency

MAX1684EEE+ Datenblatt >
