Name: MAX2232EEE+
Brand: Maxim Integrated
SKU: CM60982400
Price: 2.46 USD
Availability: InStock

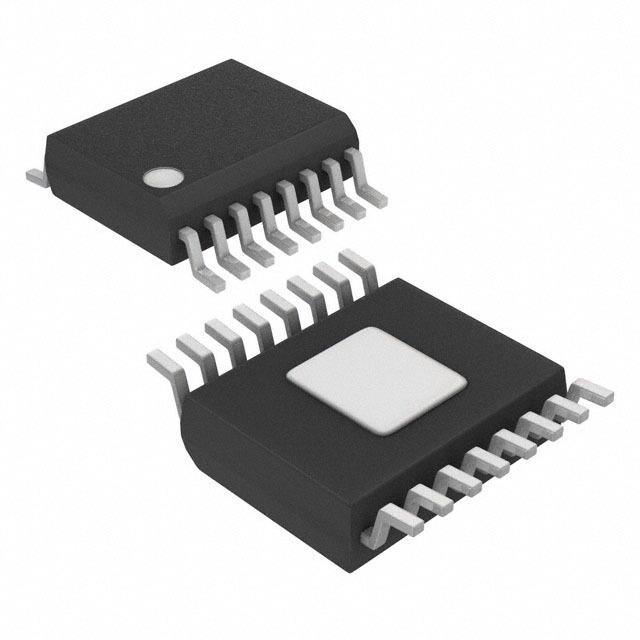

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX2232EEE+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX2232EEE+
AiPCBA-Teilenummer:
CM60982400
Preis (EUR):
€

2.46
AiPCBA-Lager:
238 Stk
Versendet von:
Verfügbarkeit:
149 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
IC-Verstärker & RF-Module
Produktbeschreibung:
900MHz ISM-Band, 0.25W(1/4W) Power Amplifiers with Analog or Digital Gain Control
Dokumentation:
Datenblatt
3D-Modell

MAX2232EEE+ Kaufen MAX2232EEE+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX2232EEE+

AiPCBA P/N: CM60982400

Hersteller: Maxim Integrated

Paket: QSOP-16

Preis
€

2.46

Gesamt: 387 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX2232EEE+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

IC-Verstärker & RF-Module

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

QSOP-16

Frequenz

800MHz ~ 1GHz

Netzspannung

2.70V (min)

Versorgungsstrom

20.3mA ~ 25mA

Anzahl der Kanäle

1 Channel

Pinzahl

16 Position

Gewinn

23.9 dB

Testfrequenz

915 MHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.7V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

MAX2232EEE+ Datenblatt-PDF

MAX2232EEE+ Datenblatt PDF

8 Pages, 191 KB

2000/12/08

Ansicht

MAX2232EEE+ Datenblatt PDF

9 Pages, 189 KB

2016/02/04

Ansicht

MAX2232EEE+ Benutzerreferenzhandbuch

10 Pages, 225 KB

2012/08/16

Ansicht

MAX2232EEE+ Anderes Datenblatt

55 Pages, 1955 KB

2012/06/19

Ansicht

MAX2232EEE+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX2232EEE+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX2232EEE+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

Verpackungsmethoden

Each

MAX2232EEE+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX2232EEE+ Datenblatt >

Funktionsübersicht

The MAX2232EEE+ is a 900MHz ISM-band, 250mW power amplifier with analogue or digital gain control in 16 pin QSOP package. This low voltage, silicon RF power amplifier is designed for use in 900MHz ISM band. It is powered directly from a 3-cell NiCd or a 1-cell Lithium-Ion battery. Device typically delivers 250mW (+24dBm) of output power at 915MHz from a single +3.6V supply or 150mW (+22dBm) from a single +2.7V supply. At +24dBm output power, power-added efficiency (PAE) is 44%. An external capacitor sets RF output power envelope ramp time, reducing spurious emissions during power-up and power-down by providing a gradual change in output power. It feature a low power shutdown mode which typically draws less than 1µA of supply current saving power during "idle slots" in time-division multiple-access (TDMA) systems. It is used in 900MHz ISM band, digital cordless phones, wireless data, FM analogue transmitters and 868MHz european ISM band.
Supply voltage range is 2.7V to 5.5V
Operating temperature range from -40°C to 85°C
Frequency range from 902MHz to 928MHz, 24dB power gain
250mW (+24dBm) output power at 915MHz from 3.6V supply
44% power added efficiency, 24dB analogue gain control range
Programmable RF power envelope ramping
Thermal shutdown
Programmable thermal shutdown timeout period
0.2µA low power shutdown mode
Low ∆VWSR in standby and shutdown modes

MAX2232EEE+ Datenblatt >
