Name: MAX3318ECPW
Brand: TI
SKU: CM22804885
Price: 1.87 USD
Availability: InStock

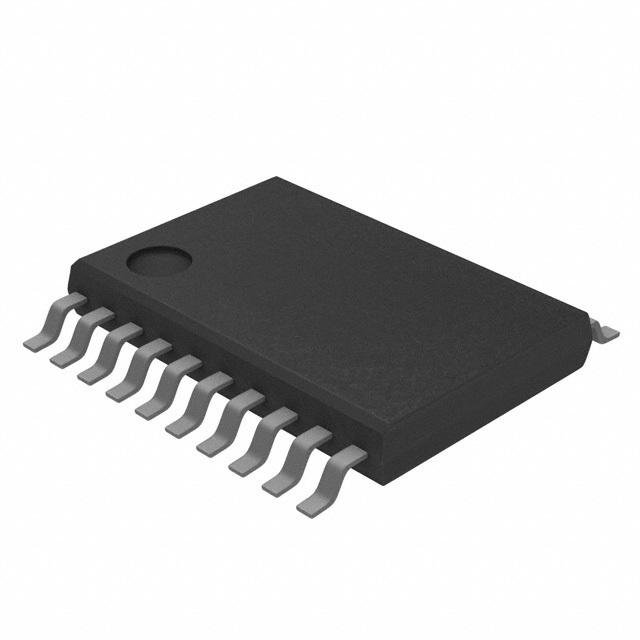

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX3318ECPW TI

Hersteller:
TI
Hersteller-Nr:
MAX3318ECPW
AiPCBA-Teilenummer:
CM22804885
Preis (EUR):
€

1.87
AiPCBA-Lager:
281 Stk
Versendet von:
Verfügbarkeit:
206 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
TEXAS INSTRUMENTS MAX3318ECPW RS232 Transceiver IC, 2 Drivers, 460Kbps, 2.25V to 3V, TSSOP-20
Dokumentation:
Datenblatt
3D-Modell

MAX3318ECPW Kaufen MAX3318ECPW Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MAX3318ECPW

AiPCBA P/N: CM22804885

Hersteller: TI

Paket: TSSOP-20

Preis
€

1.87

Gesamt: 487 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX3318ECPW Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

TSSOP-20

Netzspannung

2.25V ~ 3.00V

Versorgungsstrom

2 mA

Datenübertragungsrate

460 kbps

Laufwerk/Paket

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung

2.25V ~ 3V

Versorgungsspannung (max.)

3 V

Versorgungsspannung (Min)

2.25 V

Ähnliche Produkte anzeigen

MAX3318ECPW Datenblatt-PDF

MAX3318ECPW Datenblatt PDF

18 Pages, 772 KB

2015/09/04

Ansicht

MAX3318ECPW Datenblatt PDF

18 Pages, 772 KB

2013/10/13

Ansicht

MAX3318ECPW Datenblatt PDF

20 Pages, 386 KB

2012/03/28

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

6.6 mm

Breite

4.5 mm

Höhe

1.05 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

MAX3318ECPW Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

MAX3318ECPW Datenblatt >

Funktionsübersicht

The MAX3318E is a dual-driver, dual-receiver, RS-232-compatible transceiver. The device features auto-power-down plus and enhanced electrostatic discharge (ESD) protection integrated into the chip. Driver output and receiver input are protected to ±15 kV using the IEC 61000-4-2 Air-Gap Discharge method, ±8 kV using the IEC 61000-4-2 Contact Discharge method, and ±15 kV using the Human-Body Model (HBM).
The device operates at a data rate of 460 kbps. The transceiver has a proprietary low-dropout driver output stage, enabling RS-232-compatible operation from a 2.25-V to 3-V supply with a dual charge pump. The charge pump requires only four 0.1-μF capacitors and features a logic-level output (READY) that asserts when the charge pump is regulating and the device is ready to begin transmitting.
The MAX3318E achieves a 1-μA supply current using the auto-power-down feature. This device automatically enters a low-power power-down mode when the RS-232 cable is disconnected or the drivers of the connected peripherals are inactive for more than 30 s. The device turns on again when it senses a valid transition at any driver or receiver input. Auto power down saves power without changes to the existing BIOS or operating system.
This device is available in two space-saving packages: 20-pin SSOP and 20-pin TSSOP.
Flexible control options for power management are featured when the serial port and driver inputs are inactive. The auto-power-down plus feature functions when FORCEON is low and FORCEOFF is high. During this mode of operation, if the device does not sense valid signal transitions on all receiver and driver inputs for approximately 30 s, the built-in charge pump and drivers are powered down, reducing the supply current to 1 μA. By disconnecting the serial port or placing the peripheral drivers off, auto-power-down plus can be disabled when FORCEON and FORCEOFF are high. With auto-power-down plus enabled, the device activates automatically when a valid signal is applied to any receiver or driver input. INVALID is high (valid data) if any receiver input voltage is greater than 2.7 V or less than –2.7 V, or has been between –0.3 V and 0.3 V for less than 30 μs (typical number). INVALID is low (invalid data) if all receiver input voltage are between –0.3 V and 0.3 V for more than 30 μs (typical number).

MAX3318ECPW Datenblatt >
