MAX3996CTP+

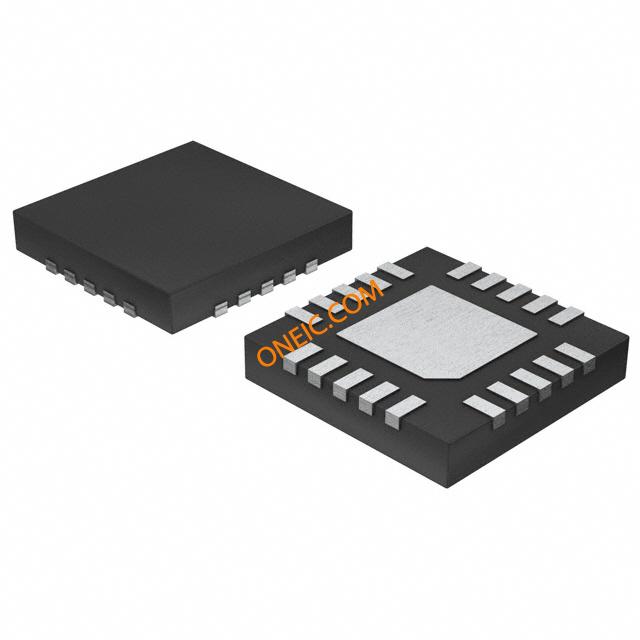

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX3996CTP+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX3996CTP+
AiPCBA-Teilenummer:
CM46921503
Preis (EUR):
€

3.64
AiPCBA-Lager:
285 Stk
Versendet von:
Verfügbarkeit:
214 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
aktive Komponente
Produktbeschreibung:
Laser Driver VCSEL 2.5Gbps 1CH 20Pin TQFN EP
Dokumentation:
Datenblatt
3D-Modell

MAX3996CTP+ Kaufen MAX3996CTP+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX3996CTP+

AiPCBA P/N: CM46921503

Hersteller: Maxim Integrated

Paket: TQFN-20

Preis
€

3.64

Gesamt: 499 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX3996CTP+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

aktive Komponente

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

TQFN-20

Netzspannung

3.00V (min)

Versorgungsstrom

52 mA

Anzahl der Kanäle

1 Channel

Pinzahl

20 Position

Verlustleistung

1.6 W

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1.6 W

Versorgungsspannung

3V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

MAX3996CTP+ Datenblatt-PDF

MAX3996CTP+ Datenblatt PDF

16 Pages, 764 KB

2004/05/24

Ansicht

MAX3996CTP+ Datenblatt PDF

17 Pages, 759 KB

Ansicht

MAX3996CTP+ Datenblatt PDF

16 Pages, 798 KB

2012/03/28

Ansicht

MAX3996CTP+ Datenblatt PDF

17 Pages, 760 KB

2014/02/05

Ansicht

MAX3996CTP+ Anderes Datenblatt

9 Pages, 396 KB

2021/08/27

Ansicht

MAX3996CTP+ Anderes Datenblatt

2 Pages, 64 KB

Ansicht

MAX3996CTP+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX3996CTP+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX3996CTP+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX3996CTP+ Anwendungshinweis

14 Pages, 471 KB

2000/09/01

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4 mm

Breite

4 mm

Höhe

0.73 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

MAX3996CTP+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX3996CTP+ Datenblatt >

Funktionsübersicht

The MAX3996CTP+ is a 2.5Gbps VCSEL and laser driver in 20 pin TQFN package. It is a high speed laser driver for small form factor (SFF) fibre optic LAN transmitters. Automatic power control (APC) adjusts laser bias current to maintain average optical power regardless of changes in temperature or laser properties. The driver accommodates common anode or differential laser configurations. The output current range of the MAX3996 is appropriate for VCSELs and high efficiency edge emitting lasers. It operates up to 3.2Gbps. Adjustable temperature compensation is provided to keep the optical extinction ratio within specifications over operating temperature range. Low deterministic jitter (9psP-P) combined with fast edge transition (65ps) provides excellent margins compared to industry standard transmitter eye masks. The MAX3996 is used in fibre channel optical transmitters, VCSEL transmitters, gigabit Ethernet optical transmitters, ATM LAN optical transmitters and 10gigabit Ethernet WWDM.
Supply voltage range from 3V to 5.5V
Operating temperature range from 0°C to 70°C
Contains bias generator, laser modulator and comprehensive safety features
Automatic power control and integrated safety circuits
Temperature compensation of modulation current
Compliant with SFF and small form factor pluggable (SFP) multisource agreements (MSA)
Supply current of 47mA (VCC=3.3V, IMOD=15mA) & 52mA (VCC=5.5V, IMOD = 30mA, RMODSET=2.37Kohm)
Random jitter of 2psRMS
Transmit disable, redundant shutdown and laser bias monitoring
Switch up to 30mA of laser modulation current and sink up to 60mA bias current

MAX3996CTP+ Datenblatt >
