Name: MAX4589CPP
Brand: Maxim Integrated
SKU: CM196464375
Price: 5.08 USD
Availability: InStock

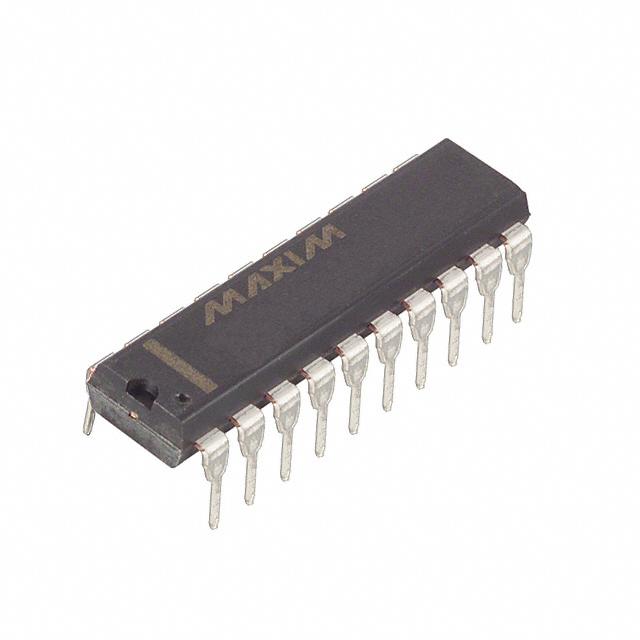

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX4589CPP Maxim Integrated

Kaum verfügbar

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX4589CPP
AiPCBA-Teilenummer:
CM196464375
Preis (EUR):
€

5.08
AiPCBA-Lager:
37 Stk
Versendet von:
Verfügbarkeit:
80 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Logik-Controller
Produktbeschreibung:
IC MUX DUAL RF VIDEO 2CH 20-DIP
Dokumentation:
Datenblatt
3D-Modell

MAX4589CPP Kaufen MAX4589CPP Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX4589CPP

AiPCBA P/N: CM196464375

Hersteller: Maxim Integrated

Paket: DIP-20

Preis
€

5.08

Gesamt: 117 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX4589CPP Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

Logik-Controller

3D-Modell

Verpackung

DIP-20

Anzahl der Kanäle

2 Channel

3dB Bandbreite

200 MHz

Ähnliche Produkte anzeigen

MAX4589CPP Datenblatt-PDF

MAX4589CPP Datenblatt PDF

20 Pages, 308 KB

Ansicht

MAX4589CPP Datenblatt PDF

20 Pages, 310 KB

1999/02/19

Ansicht

MAX4589CPP Anderes Datenblatt

7 Pages, 106 KB

Ansicht

MAX4589CPP Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX4589CPP Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

0℃ ~ 70℃ (TA)

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MAX4589CPP Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

MAX4589CPP Datenblatt >

Funktionsübersicht

General Description
The MAX4589 low-voltage, dual 2-channel multiplexer is designed for RF and video signal processing at frequencies up to 200MHz in 50Ω and 75Ω systems. On-chip functions are controlled through either a parallel interface or an SPI™/QSPI™/MICROWIRE™ serial interface.
Each channel of the MAX4589 is designed using a “T” switch configuration, ensuring excellent high-frequency off-isolation. The MAX4589 has low on-resistance of 60Ω max, with an on-resistance match across all chan nels of 4Ωmax. Additionally, on-resistance is flat across the specified signal range (2Ωmax). The off leakage current is under 1nA at TA= +25°C, and less
than 10nA at TA= +85°C.
Features
♦Low Insertion Loss: < -2.5dB up to 100MHz
♦High Off-Isolation: -74dB at 10MHz
♦Low Crosstalk: < -70dB up to 10MHz
♦20MHz -0.1dB Signal Bandwidth
♦200MHz -3dB Signal Bandwidth
♦60Ω(max) On-Resistance with ±5V Supplies
♦4Ω(max) On-Resistance Matching with ±5V Supplies
♦2Ω (max) On-Resistance Flatness with ±5V Supplies
♦+2.7V to +12V Single-Supply Operation
±2.7V to ±6V Dual-Supply Operation
♦Low Power Consumption: <20µW
♦Rail-to-Rail®‚ Bidirectional Signal Handling
♦Parallel or SPI/QSPI/MICROWIRE-Compatible Serial Interface
♦>±2kV ESD Protection per Method 3015.7
♦TTL/CMOS-Compatible Inputs with VL= +5V

MAX4589CPP Datenblatt >
