Name: MAX534BEEE+
Brand: Maxim Integrated
SKU: CM69805143
Price: 4.55 USD
Availability: InStock

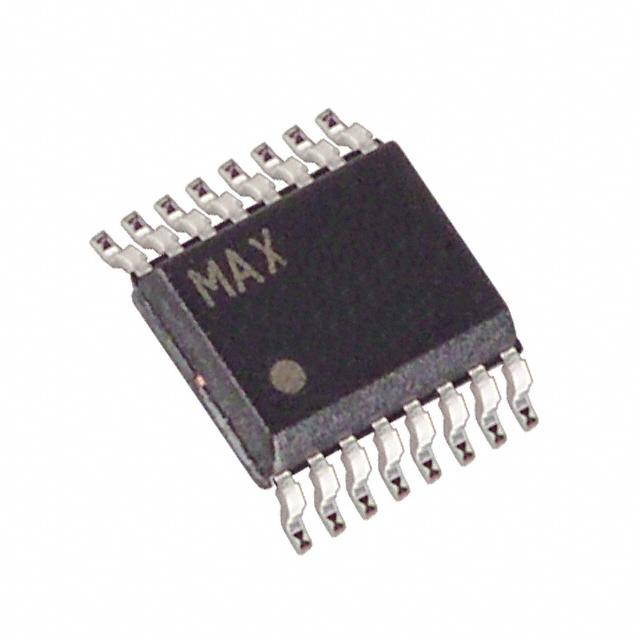

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX534BEEE+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX534BEEE+
AiPCBA-Teilenummer:
CM69805143
Preis (EUR):
€

4.55
AiPCBA-Lager:
289 Stk
Versendet von:
Verfügbarkeit:
197 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
MAXIM INTEGRATED PRODUCTS MAX534BEEE+ Digital to Analog Converter, Low Power, 8Bit, Serial, 4.5V to 5.5V, QSOP, 16Pins
Dokumentation:
Datenblatt
3D-Modell

MAX534BEEE+ Kaufen MAX534BEEE+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX534BEEE+

AiPCBA P/N: CM69805143

Hersteller: Maxim Integrated

Paket: QSOP-16

Preis
€

4.55

Gesamt: 486 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX534BEEE+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

QSOP-16

Anzahl der Kanäle

4 Channel

Pinzahl

16 Position

Die Anzahl der Bits

8 Bit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

667 mW

Anzahl der DACs

4 DAC

Versorgungsspannung

4.5V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

MAX534BEEE+ Datenblatt-PDF

MAX534BEEE+ Datenblatt PDF

16 Pages, 126 KB

1996/08/12

Ansicht

MAX534BEEE+ Datenblatt PDF

14 Pages, 558 KB

2001/04/04

Ansicht

MAX534BEEE+ Datenblatt PDF

17 Pages, 125 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Each

MAX534BEEE+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX534BEEE+ Datenblatt >

Funktionsübersicht

The MAX534BEEE+ is a low power, 8bit, quad, voltage output digital to analogue converter (DAC) with rail to rail output buffers in 16 pin QSOP package. This serial input DAC operates from single +5V supply. Internal precision buffers swing rail to rail and reference input range includes both ground and positive rail. The serial interface is double buffered. A 12bit input shift register is followed by four 8bit buffer registers and four 8bit DAC registers. The 12bit serial word consists of eight data bits and four control bits (for DAC selection and special programming commands). Both input and DAC registers can be updated independently or simultaneously with single software command. Two additional asynchronous control pins (active-low LDAC and active-low CLR) provide simultaneous updating or clearing of input and DAC registers. The interface is compatible with SPI, QSPI and Microwire. It is used in digital gain and offset adjustments, programmable attenuators and current sources.
Supply voltage range from 4.5V to 5.5V
Operating temperature range from -40°C to 85°C
Ground to VDD reference input range
Ultra low supply current of 0.8mA (operating mode) and 2.5µA (shutdown mode)
Zero code error of ±20mV and full scale error of ±30mV
Integral nonlinearity (INL) of ±2LSB and differential nonlinearity of ±1LSB (monotonic, all codes)
Voltage output slew rate of 0.6V/µs, SCLK clock frequency of 10MHz
Serial data output for daisy chaining
Power-on reset clears serial interface and sets all registers to zero
Software shutdown and software programmable logic output (µC I/O extender)

MAX534BEEE+ Datenblatt >
