MAX542BCSD+

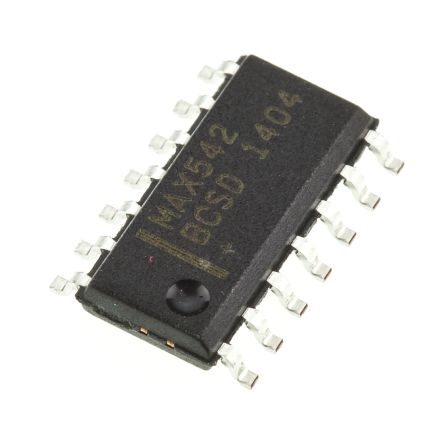

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX542BCSD+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX542BCSD+
AiPCBA-Teilenummer:
CM22724089
Preis (EUR):
€

19.85
AiPCBA-Lager:
83 Stk
Versendet von:
Verfügbarkeit:
97 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
D/A Converter, 1 Func, Serial Input Loading, 1us Settling Time, PDSO14, 0.15INCH, ROHS COMPLIANT, PLASTIC, MS-012B, SOIC-14
Dokumentation:
Datenblatt
3D-Modell

MAX542BCSD+ Kaufen MAX542BCSD+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX542BCSD+

AiPCBA P/N: CM22724089

Hersteller: Maxim Integrated

Paket: SOIC-14

Preis
€

19.85

Gesamt: 180 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX542BCSD+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

DA-Konverter

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

14 Pin

Verpackung

SOIC-14

Betriebsspannung

4.75V ~ 5.5V

Anzahl der Kanäle

1 Channel

Pinzahl

14 Position

Die Anzahl der Bits

16 Bit

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Anzahl der DACs

1 DAC

Versorgungsspannung

4.75V ~ 5.25V

Ähnliche Produkte anzeigen

MAX542BCSD+ Datenblatt-PDF

MAX542BCSD+ Datenblatt PDF

12 Pages, 239 KB

2000/01/03

Ansicht

MAX542BCSD+ Datenblatt PDF

12 Pages, 242 KB

2000/01/03

Ansicht

MAX542BCSD+ Datenblatt PDF

13 Pages, 243 KB

Ansicht

MAX542BCSD+ Anderes Datenblatt

7 Pages, 106 KB

Ansicht

MAX542BCSD+ Anderes Datenblatt

3 Pages, 23 KB

2006/10/19

Ansicht

MAX542BCSD+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX542BCSD+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX542BCSD+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX542BCSD+ Anwendungshinweis

15 Pages, 326 KB

2012/11/19

Ansicht

MAX542BCSD+ Anwendungshinweis

15 Pages, 195 KB

2012/08/21

Ansicht

MAX542BCSD+ Anwendungshinweis

10 Pages, 1736 KB

2015/04/21

Ansicht

MAX542BCSD+ Anwendungshinweis

3 Pages, 555 KB

2015/01/21

Ansicht

MAX542BCSD+ Anwendungshinweis

3 Pages, 62 KB

2012/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

8.75 mm

Breite

4 mm

Höhe

1.5 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MAX542BCSD+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX542BCSD+ Datenblatt >

Funktionsübersicht

The MAX542BCSD+ from Maxim Integrated Products is a +5V, serial input, voltage output 16bit digital to analogue converter (DAC) in 14 pin NSOIC package. The device operates from single +5V supply and provides 16bit performance (±2LSB INL and ±1LSB DNL) over temperature without any adjustments. The unbuffered output of DAC results in low supply current of 0.3mA and low offset error of 1LSB. The DAC output range is 0V to VREF and 16bit serial word is used to load data into DAC latch. The 10MHz, 3-wire serial interface is compatible with SPI/QSPI/MICROWIRE and it interfaces directly with optocouplers for applications requiring isolation. For bipolar operation, matched scaling resistors are provided in MAX542B for use with an external precision op amp (such as the MAX400) which generates a ±VREF output swing. It is used in high resolution offset and gain adjustment, industrial process control, automated test equipments and data acquisition systems.
Supply voltage range from 4.75V to 5.25V, operating temperature range from 0°C to 70°C
A power-on reset circuit clears DAC output to 0V (unipolar mode) when power is initially applied
Low power of 1.5mW, gain error of ±5LSB and zero code offset error of ±1lSB at TA = +25°C
Output settling time of 1µs, positive supply current of 0.3mA
Voltage output slew rate of 25V/µs at CL = 10pF
Reference -3dB bandwidth of 1MHz
Power supply rejection (PSR) of ±1LSB at 4.75V <= VDD <= 5.25V
Unbuffered voltage output directly drives 60Kohm loads
Schmitt trigger inputs for direct optocoupler interface
Kelvin sense connections for reference and analogue ground pins to reduce layout sensitivity

MAX542BCSD+ Datenblatt >
