MAX6955AAX+

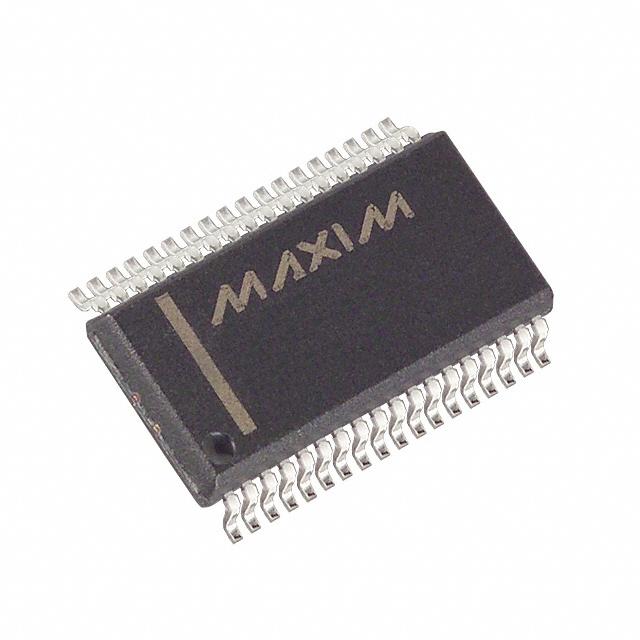

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX6955AAX+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX6955AAX+
AiPCBA-Teilenummer:
CM15337600
Preis (EUR):
€

11.85
AiPCBA-Lager:
203 Stk
Versendet von:
Verfügbarkeit:
171 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
MAXIM INTEGRATED PRODUCTS MAX6955AAX+ LED Driver, 2.7V to 5.5V input, 19Outputs, 8MHz Switch. Frequency, /935mA out, SSOP-36
Dokumentation:
Datenblatt
3D-Modell

MAX6955AAX+ Kaufen MAX6955AAX+ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MAX6955AAX+

AiPCBA P/N: CM15337600

Hersteller: Maxim Integrated

Paket: SSOP-36

Preis
€

11.85

Gesamt: 374 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX6955AAX+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

LED-Treiber

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

36 Pin

Verpackung

SSOP-36

Netzspannung

5.50V (max)

Ausgang-Schnittstellen

19 Output

Eingangsspannung (DC)

2.70V ~ 5.50V

Ausgangsstrom

935 mA

Versorgungsstrom

22 mA

Pinzahl

36 Position

Schaltfrequenz

8 MHz

Eingangsspannung (max)

5.5 V

Eingangsspannung (Min)

2.7 V

Ausgangsstrom (max)

935 mA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.7V ~ 5.5V

Eingangsspannung

2.7V ~ 5.5V

Ähnliche Produkte anzeigen

MAX6955AAX+ Datenblatt-PDF

MAX6955AAX+ Datenblatt PDF

40 Pages, 493 KB

2015/07/29

Ansicht

MAX6955AAX+ Datenblatt PDF

43 Pages, 601 KB

2008/04/04

Ansicht

MAX6955AAX+ Datenblatt PDF

43 Pages, 700 KB

2012/03/28

Ansicht

MAX6955AAX+ Datenblatt PDF

22 Pages, 515 KB

Ansicht

MAX6955AAX+ Datenblatt PDF

18 Pages, 172 KB

2014/02/05

Ansicht

MAX6955AAX+ Anderes Datenblatt

45 Pages, 774 KB

2016/05/12

Ansicht

MAX6955AAX+ Anderes Datenblatt

41 Pages, 731 KB

2006/12/07

Ansicht

MAX6955AAX+ Anderes Datenblatt

15 Pages, 223 KB

2012/08/23

Ansicht

MAX6955AAX+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX6955AAX+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX6955AAX+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX6955AAX+ Anwendungshinweis

6 Pages, 63 KB

2012/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

15.55 mm

Breite

7.6 mm

Höhe

2.36 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

MAX6955AAX+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX6955AAX+ Datenblatt >

Funktionsübersicht

The MAX6955AAX+ is a 2-wire interfaced LED Display Driver with I/O expander and key scan. The MAX6955 is a compact display driver that interfaces microprocessors to a mix of 7-segment, 14-segment and 16-segment LED displays through an I²C-compatible 2-wire serial interface. The MAX6955 drives up to 16 digits 7-segment, 8 digits 14-segment, 8 digits 16-segment or 128 discrete LEDs, while functioning from a supply voltage as low as 2.7V. The driver includes five I/O expander or general-purpose I/O (GPIO) lines, some or all of which can be configured as a key-switch reader. The key-switch reader automatically scans and debounces a matrix of up to 32 switches. Included on chip are full 14- and 16-segment ASCII 104-character fonts, a hexadecimal font for 7-segment displays, multiplex scan circuitry, anode and cathode drivers and static RAM that stores each digit. The maximum segment current for the display digits is set using a single external resistor.
Simplifies driving 5 x 7 matrix LED displays
Standard 2-wire interface supports a variety of microprocessor architectures
Integrated flexibility supports different application requirements - Display blanked on power-up
Slew-rate limited segment drivers for low EMI
Automotive temperature range standard covers usage in harsh environments

MAX6955AAX+ Datenblatt >
