MAX6966AEE+

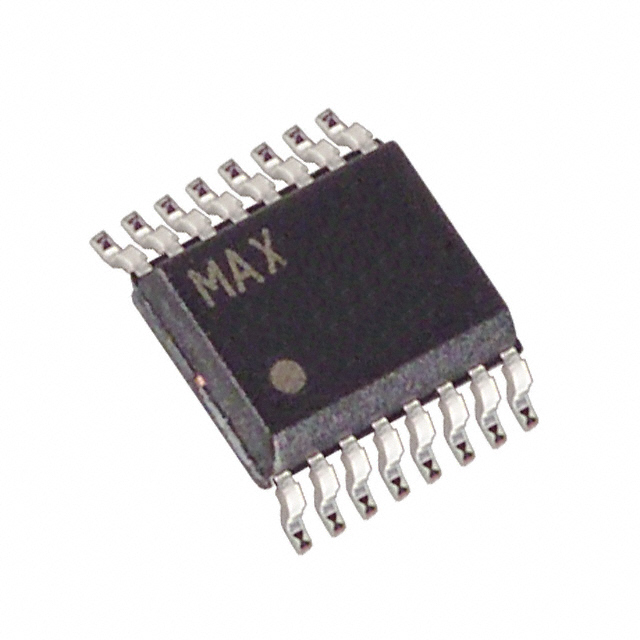

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX6966AEE+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX6966AEE+
AiPCBA-Teilenummer:
CM50514136
Preis (EUR):
€

2.58
AiPCBA-Lager:
272 Stk
Versendet von:
Verfügbarkeit:
209 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
MAXIM INTEGRATED PRODUCTS MAX6966AEE+ LED Driver, 2.25V to 3.6V input, 10Outputs, 45kHz Switch. Frequency, QSOP-16
Dokumentation:
Datenblatt
3D-Modell

MAX6966AEE+ Kaufen MAX6966AEE+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MAX6966AEE+

AiPCBA P/N: CM50514136

Hersteller: Maxim Integrated

Paket: QSOP-16

Preis
€

2.58

Gesamt: 481 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX6966AEE+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

LED-Treiber

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

QSOP-16

Frequenz

270kHz ~ 450kHz

Ausgang-Schnittstellen

10 Output

Ausgangsspannung

7 V

Pinzahl

16 Position

Verlustleistung

667 mW

Schaltfrequenz

45 kHz

Eingangsspannung (max)

3.6 V

Eingangsspannung (Min)

2.25 V

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

667 mW

Versorgungsspannung

2.25V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

2.25 V

Ähnliche Produkte anzeigen

MAX6966AEE+ Datenblatt-PDF

MAX6966AEE+ Datenblatt PDF

29 Pages, 645 KB

2007/04/18

Ansicht

MAX6966AEE+ Datenblatt PDF

29 Pages, 409 KB

2012/03/28

Ansicht

MAX6966AEE+ Anderes Datenblatt

30 Pages, 849 KB

2018/12/26

Ansicht

MAX6966AEE+ Anderes Datenblatt

29 Pages, 689 KB

2007/04/18

Ansicht

MAX6966AEE+ Anderes Datenblatt

15 Pages, 223 KB

2012/08/23

Ansicht

MAX6966AEE+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX6966AEE+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX6966AEE+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX6966AEE+ Anwendungshinweis

7 Pages, 129 KB

2012/08/27

Ansicht

MAX6966AEE+ Anwendungshinweis

6 Pages, 63 KB

2012/08/24

Ansicht

MAX6966AEE+ Anwendungshinweis

6 Pages, 74 KB

2012/08/23

Ansicht

MAX6966AEE+ Anwendungshinweis

4 Pages, 69 KB

2012/08/29

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4.98 mm

Breite

3.99 mm

Höhe

1.5 mm

Betriebstemperatur

-40℃ ~ 125℃ (TA)

Produktlebenszyklus

Unknown

Verpackungsmethoden

Each

MAX6966AEE+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX6966AEE+ Datenblatt >

Funktionsübersicht

The MAX6966AEE+ is a 10 port constant current LED driver and I/O expander with PWM intensity control in 16 pin QSOP package. This serial interfaced peripheral provides microprocessors with 10 I/O ports rated to 7V. PWM timing of 10 port outputs may be optionally staggered and consecutively phased in 45° increments. This spreads PWM load currents over time in eight steps, helping to even out the power supply current and reduce RMS current. The MAX6966 can be configured to awake from shutdown on receipt of minimum 3ms pulse on active-low CS input. This hardware wake-up feature allows power management controller or similar ASIC to enable MAX6966 with preconfigured LED intensity settings. Shutdown can be programmed to wait up to 4s, fade down the sink currents to zero for period of 1/16s to 4s and then shut down. The DOUT/OSC pin can be configured as either serial interface data output or optional PWM clock input. The MAX6966 powers up defaulting as DOUT output.
Operating supply voltage range from 2.25V to 3.6V
Operating temperature range from -40°C to 125°C
High speed 26MHz SPI/QSPI/MICROWIRE compatible serial interface
I/O port outputs are 7V rated open-drain and I/O ports support hot insertion
I/O port outputs are 10mA or 20mA constant current static/PWM LED drivers/open-drain logic outputs
Internal PWM clock frequency range from 27000Hz to 45000Hz & external PWM clock frequency of 100KHz
Individual 8bit PWM intensity control for each LED, any output may use or not use PWM control
Auto ramp down into shutdown, auto ramp-up out from shutdown, 0.8µA shutdown current
I/O ports default to high-Z (LEDs Off) on power-up, I/O port inputs are overvoltage protected to 7V
Exit shutdown (warm start) with simple CS pulse

MAX6966AEE+ Datenblatt >
