MAX9247ECM+

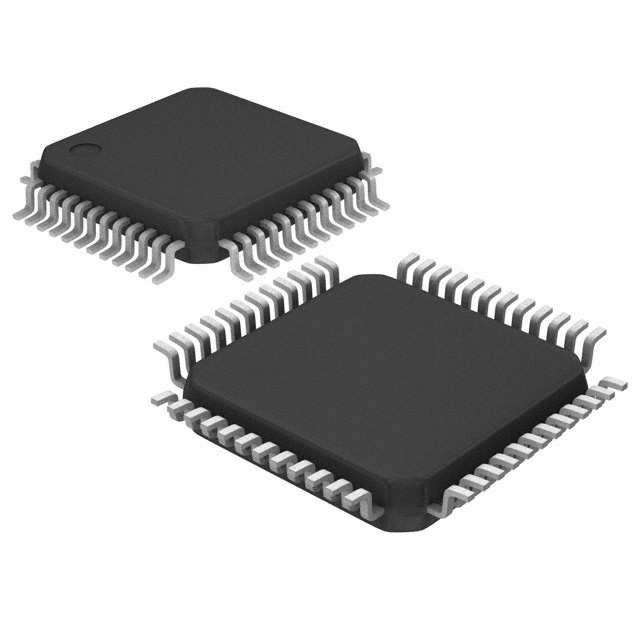

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX9247ECM+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX9247ECM+
AiPCBA-Teilenummer:
CM14399063
Preis (EUR):
€

7.69
AiPCBA-Lager:
1,712 Stk
Versendet von:
Verfügbarkeit:
1,017 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
Line Driver, 1 Func, 1 Driver, 1 Rcvr, CMOS, PQFP48, ROHS COMPLIANT, LQFP-48
Dokumentation:
Datenblatt
3D-Modell

MAX9247ECM+ Kaufen MAX9247ECM+ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MAX9247ECM+

AiPCBA P/N: CM14399063

Hersteller: Maxim Integrated

Paket: LQFP-48

Preis
€

7.69

Gesamt: 2,729 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX9247ECM+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

Schnittstellen-ICs

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

LQFP-48

Netzspannung

3.00V (min)

Ausgang-Schnittstellen

1 Output

Pinzahl

48 Position

Datenübertragungsrate

840 Mbps

Anzahl der Eingänge

27 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

MAX9247ECM+ Datenblatt-PDF

MAX9247ECM+ Datenblatt PDF

17 Pages, 218 KB

2012/05/02

Ansicht

MAX9247ECM+ Datenblatt PDF

18 Pages, 216 KB

Ansicht

MAX9247ECM+ Datenblatt PDF

17 Pages, 234 KB

2012/03/28

Ansicht

MAX9247ECM+ Datenblatt PDF

11 Pages, 276 KB

2016/07/12

Ansicht

MAX9247ECM+ Datenblatt PDF

18 Pages, 216 KB

2014/07/28

Ansicht

MAX9247ECM+ Datenblatt PDF

18 Pages, 323 KB

2014/07/28

Ansicht

MAX9247ECM+ Benutzerreferenzhandbuch

6 Pages, 121 KB

2012/08/21

Ansicht

MAX9247ECM+ Benutzerreferenzhandbuch

6 Pages, 121 KB

2012/08/21

Ansicht

MAX9247ECM+ Anderes Datenblatt

20 Pages, 215 KB

2013/07/03

Ansicht

MAX9247ECM+ Anderes Datenblatt

9 Pages, 396 KB

2021/08/27

Ansicht

MAX9247ECM+ Anderes Datenblatt

7 Pages, 106 KB

Ansicht

MAX9247ECM+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX9247ECM+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX9247ECM+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX9247ECM+ Anwendungshinweis

8 Pages, 178 KB

2012/08/24

Ansicht

MAX9247ECM+ Anwendungshinweis

8 Pages, 178 KB

2012/08/24

Ansicht

MAX9247ECM+ Anwendungshinweis

8 Pages, 141 KB

2012/08/20

Ansicht

MAX9247ECM+ Anwendungshinweis

7 Pages, 111 KB

2012/08/20

Ansicht

MAX9247ECM+ Anwendungshinweis

2 Pages, 56 KB

2012/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

MAX9247ECM+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX9247ECM+ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MAX9247ECM+ Datenblatt >

Funktionsübersicht

The MAX9247ECM+ is a 27bit, 2.5MHz to 42MHz DC balanced LVDS serializer in 48 pin LQFP package. The digital video parallel to serial converter serializes 27bits of parallel data into a serial-data stream. 18bits of video data and 9bits of control data are encoded and multiplexed onto the serial interface, reducing the serial-data rate. The data-enable input determines when the video or control data is serialized. The MAX9247 pairs with the MAX9248/MAX9250 deserializers to form a complete digital video serial link. Interconnect can be controlled-impedance PCB traces or twisted-pair cable. Data encoding reduces EMI and provides DC balance. DC balance allows AC coupling, providing isolation between the transmitting and receiving ends of the interface. The LVDS output is internally terminated with 100 ohm. ESD tolerance is specified for ISO 10605 with ±10KV contact discharge and ±30KV air-gap discharge.
Supply voltage range is 3V to 3.6V
Operating temperature range from -40°C to 125°C
Pre-emphasis improves eye diagram and signal integrity at the output
Control data sent during video blanking
Five control data inputs are single-bit-error tolerant
Programmable phase-shifted LVDS signalling reduces EMI
Output common-mode filter reduces EMI
Greater than 10m STP cable drive
Wide ±2% reference clock tolerance
Separate input supply allows interface to 1.8V to 3.3V logic

MAX9247ECM+ Datenblatt >
