MC56F8023VLC

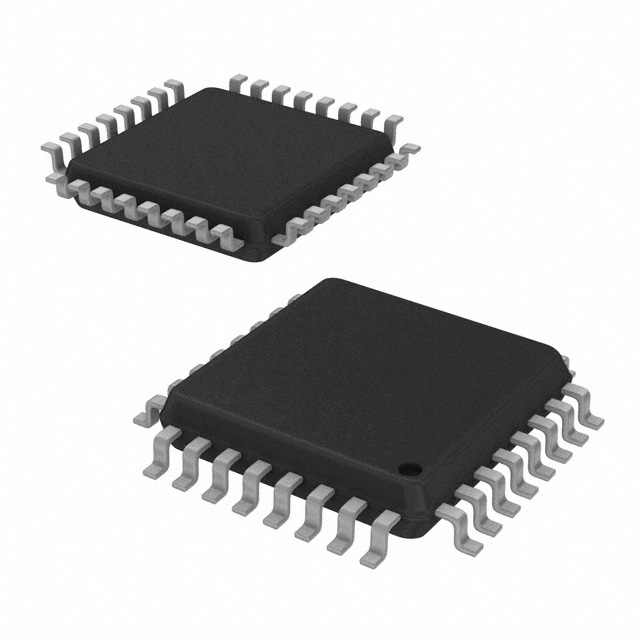

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MC56F8023VLC Freescale

Hersteller:
Freescale
Hersteller-Nr:
MC56F8023VLC
AiPCBA-Teilenummer:
CM92468040
Preis (EUR):
€

4.53
AiPCBA-Lager:
759 Stk
Versendet von:
Verfügbarkeit:
363 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
56800E 56F8xxx Microcontroller IC 16Bit 32MHz 32KB (16K x 16) FLASH 32-LQFP (7x7)
Dokumentation:
Datenblatt
3D-Modell

MC56F8023VLC Kaufen MC56F8023VLC Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MC56F8023VLC

AiPCBA P/N: CM92468040

Hersteller: Freescale

Paket: LQFP-32

Preis
€

4.53

Gesamt: 1,122 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MC56F8023VLC Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Freescale

Kategorie

Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

32 Pin

Verpackung

LQFP-32

Frequenz

32 MHz

Netzspannung

3.00V (min)

halogenfreier Status

Halogen Free

RAM-Größe

2K x 16

FLASH-Speicherkapazität

32000 B

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

40 ℃

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

MC56F8023VLC Datenblatt-PDF

MC56F8023VLC Datenblatt PDF

156 Pages, 1023 KB

Ansicht

MC56F8023VLC Datenblatt PDF

157 Pages, 2118 KB

Ansicht

MC56F8023VLC Datenblatt PDF

157 Pages, 1019 KB

2012/03/31

Ansicht

MC56F8023VLC Datenblatt PDF

158 Pages, 848 KB

2014/11/17

Ansicht

MC56F8023VLC Anwendungshinweis

158 Pages, 1296 KB

2016/04/08

Ansicht

MC56F8023VLC Anwendungshinweis

158 Pages, 742 KB

2014/11/17

Ansicht

MC56F8023VLC Anwendungshinweis

157 Pages, 2794 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

7 mm

Breite

7 mm

Höhe

1.45 mm

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

MC56F8023VLC Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

MC56F8023VLC Datenblatt >

Funktionsübersicht

56F8023 Description
The 56F8023 is a member of the 56800E core-based family of Digital Signal Controllers (DSCs). It combines, on a single chip, the processing power of a DSP and the functionality of a microcontroller with a flexible set of peripherals to create an extremely cost-effective solution. Because of its low cost, configuration flexibility, and compact program code, the 56F8023 is well-suited for many applications. The 56F8023 includes many peripherals that are especially useful for industrial control, motion control, home appliances, general-purpose inverters, smart sensors, fire and security systems, switched-mode power supply, power management, and medical monitoring applications.
56F8023 Features
Digital Signal Controller Core
• Efficient 16-bit 56800E family Digital Signal Controller (DSC) engine with dual Harvard architecture
• As many as 32 Million Instructions Per Second (MIPS) at 32MHz core frequency
• Single-cycle 16 × 16-bit parallel Multiplier-Accumulator (MAC)
• Four 36-bit accumulators, including extension bits
• 32-bit arithmetic and logic multi-bit shifter
• Parallel instruction set with unique DSP addressing modes
• Hardware DO and REP loops
• Three internal address buses
• Four internal data buses
• Instruction set supports both DSP and controller functions
• Controller-style addressing modes and instructions for compact code
• Efficient C compiler and local variable support
• Software subroutine and interrupt stack with depth limited only by memory
• JTAG/Enhanced On-Chip Emulation (OnCE) for unobtrusive, processor speed-independent, real-time debugging
Memory
• Dual Harvard architecture permits as many as three simultaneous accesses to program and data memory
• Flash security and protection that prevent unauthorized users from gaining access to the internal Flash
• On-chip memory
— 32KB of Program Flash
— 4KB of Unified Data/Program RAM
• EEPROM emulation capability using Flash
Peripheral Circuits for 56F8023
• One multi-function six-output Pulse Width Modulator (PWM) module
— Up to 96MHz PWM operating clock
— 15 bits of resolution
— Center-aligned and edge-aligned PWM signal mode
— Four programmable fault inputs with programmable digital filter
— Double-buffered PWM registers
— Each complementary PWM signal pair allows selection of a PWM supply source from:
– PWM generator
– External GPIO
– Internal timers
– Analog comparator outputs
– ADC conversion result which compares with values of ADC high- and low-limit registers to set PWM output
• Two independent 12-bit Analog-to-Digital Converters (ADCs)
— 2 x 3 channel inputs
— Supports both simultaneous and sequential conversions
— ADC conversions can be synchronized by both PWM and timer modules
— Sampling rate up to 2.67MSPS
— 16-word result buffer registers
• Two internal 12-bit Digital-to-Analog Converters (DACs)
— 2 μs settling time when output swing from rail to rail
— Automatic waveform generation generates square, triangle and sawtooth waveforms with programmable period, update rate, and range
• One 16-bit multi-purpose Quad Timer module (TMR)
— Up to 96MHz operating clock
— Eight independent 16-bit counter/timers with cascading capability
— Each timer has capture and compare capability
— Up to 12 operating modes
• One Queued Serial Communication Interface (QSCI) with LIN Slave functionality
— Full-duplex or single-wire operation
— Two receiver wake-up methods:
– Idle line
– Address mark
— Four-bytes-deep FIFOs are available on both transmitter and receiver
• One Queued Serial Peripheral Interfaces (QSPI)
— Full-duplex operation
— Master and slave modes
— Four-words-deep FIFOs available on both transmitter and receiver
— Programmable Length Transactions (2 to 16 bits)
• One Inter-Integrated Circuit (I2C) port
— Operates up to 400kbps
— Supports both master and slave operation
— Supports both 10-bit address mode and broadcasting mode
• One 16-bit Programmable Interval Timer (PIT)
• Two analog Comparators (CMPs)
— Selectable input source includes external pins, DACs
— Programmable output polarity
— Output can drive Timer input, PWM fault input, PWM source, external pin output and trigger ADCs
— Output falling and rising edge detection able to generate interrupts
• Computer Operating Properly (COP)/Watchdog timer capable of selecting different clock sources
• Up to 26 General-Purpose I/O (GPIO) pins with 5V tolerance
• Integrated Power-On Reset and Low-Voltage Interrupt Module
• Phase Lock Loop (PLL) provides a high-speed clock to the core and peripherals
• Clock sources:
— On-chip relaxation oscillator
— External clock: Crystal oscillator, ceramic resonator, and external clock source
• JTAG/EOnCE debug programming interface for real-time debugging

MC56F8023VLC Datenblatt >
