Name: MC68HC908JL3CP
Brand: Freescale
SKU: CM330771300
Price: 4.16 USD
Availability: InStock

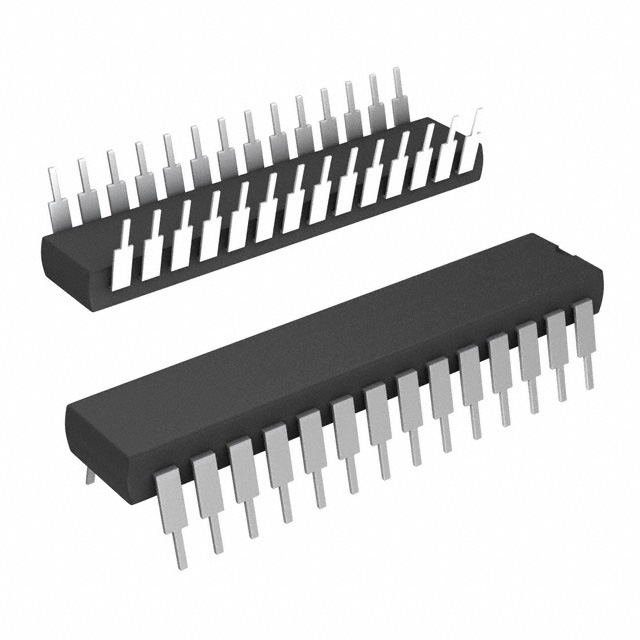

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MC68HC908JL3CP Freescale

Hersteller:
Freescale
Hersteller-Nr:
MC68HC908JL3CP
AiPCBA-Teilenummer:
CM330771300
Preis (EUR):
€

4.16
AiPCBA-Lager:
291 Stk
Versendet von:
Verfügbarkeit:
203 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
IC MCU 8Bit 4KB FLASH 28DIP
Dokumentation:
Datenblatt
3D-Modell

MC68HC908JL3CP Kaufen MC68HC908JL3CP Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: MC68HC908JL3CP

AiPCBA P/N: CM330771300

Hersteller: Freescale

Paket: DIP-28

Preis
€

4.16

Gesamt: 494 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MC68HC908JL3CP Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Freescale

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

28 Pin

Verpackung

DIP-28

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

8.00 MHz, 8.00 MHz (max)

RAM-Größe

128 x 8

Anzahl der I/O Pins

23 IO

Zugriffszeit

8.00 µs

Kernarchitektur

HC08

Ähnliche Produkte anzeigen

MC68HC908JL3CP Datenblatt-PDF

MC68HC908JL3CP Datenblatt PDF

210 Pages, 698 KB

Ansicht

MC68HC908JL3CP Datenblatt PDF

180 Pages, 1026 KB

Ansicht

MC68HC908JL3CP Datenblatt PDF

212 Pages, 1410 KB

2012/03/29

Ansicht

MC68HC908JL3CP Anderes Datenblatt

212 Pages, 2314 KB

Ansicht

MC68HC908JL3CP Anderes Datenblatt

198 Pages, 2182 KB

2005/07/15

Ansicht

MC68HC908JL3CP Verpackung

212 Pages, 3179 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MC68HC908JL3CP Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

MC68HC908JL3CP Datenblatt >

Funktionsübersicht

Introduction
The MC68H(R)C908JL3 is a member ofthe low-cost, high-performance M68HC08 Family of 8-bit microcontroller units(MCUs). The M68HC08 Family is based on the customer-specified integrated circuit (CSIC) design strategy. All MCUs in the family use the enhanced M68HC08 central processor unit (CPU08) and are available with a variety of modules, memory sizes and types, and package types.
Features
Features of the MC68H(R)C908JL3 include the following:
• High-performance M68HC08 architecture
• Fully upward-compatible object code with M6805, M146805, and M68HC05 Families
• Low-power design; fully static with stop and wait modes
• 5V and 3V operating voltages
• 8MHz internal bus operation
• RC-oscillator circuit or crystal-oscillator options
• In-system FLASH programming
• FLASH security1
• User FLASH memory
– 4096 bytes for MC68H(R)C908JL3/JK3
– 1536 bytes for MC68H(R)C908JK1
• 128 bytes of on-chip random-access memory (RAM)
• 2-channel, 16-bit timer interface module (TIM)
• 12-channel, 8-bit analog-to-digital converter (ADC)
• 23 general purpose I/O ports for MC68H(R)C908JL3:
– 7 keyboard interrupt with internal pull-up
– 10 LED drivers
– 2 ×25mA open-drain I/O with pull-up
– 2 ICAP/OCAP/PWM
• 15 general purpose I/O ports for MC68H(R)C908JK3/JK1:
– 1 keyboard interrupt with internal pull-up(with RC oscillator option selected)
– 4 LED drivers
– 2 ×25mA open-drain I/O with pull-up
– 2 ICAP/OCAP/PWM
• System protection features:
– Optional computer operating properly (COP) reset
– Optional low-voltage detection with reset and selectable trip
points for 3V and 5V operation.
– Illegal opcode detection with reset
– Illegal address detection with reset
• Master reset pin with internal pull-up and power-on reset
• IRQ1with programmable pull-up and schmitt-trigger input
• 28-pin PDIP and 28-pin SOICpackages for MC68H(R)C908JL3
• 20-pin PDIP and 20-pin SOIC packages for MC68H(R)C908JK3/JK1
Features of the CPU08 include the following:
• Enhanced HC05 programming model
• Extensive loop control functions
• 16 addressing modes (eight more than the HC05)
• 16-bit index register and stack pointer
• Memory-to-memory data transfers
• Fast 8 ×8 multiply instruction
• Fast 16/8 divide instruction
• Binary-coded decimal (BCD) instructions
• Optimization for controller applications
• Efficient C language support

MC68HC908JL3CP Datenblatt >
