Name: MC9S12DG128BCFU
Brand: Freescale
SKU: CM152323214
Price: 23.9 USD
Availability: InStock

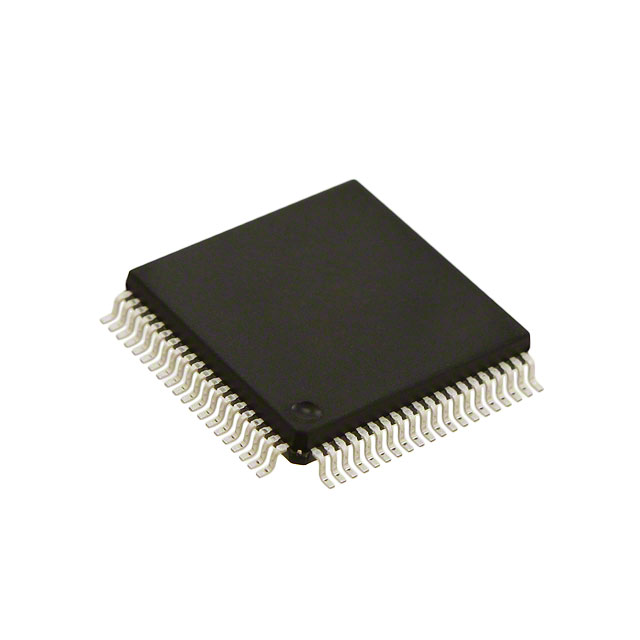

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MC9S12DG128BCFU Freescale

Kaum verfügbar

Hersteller:
Freescale
Hersteller-Nr:
MC9S12DG128BCFU
AiPCBA-Teilenummer:
CM152323214
Preis (EUR):
€

23.90
AiPCBA-Lager:
46 Stk
Versendet von:
Verfügbarkeit:
32 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 16Bit HCS12 CISC 128KB Flash 2.5V/5V 80Pin PQFP
Dokumentation:
Datenblatt
3D-Modell

MC9S12DG128BCFU Kaufen MC9S12DG128BCFU Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MC9S12DG128BCFU

AiPCBA P/N: CM152323214

Hersteller: Freescale

Paket: QFP-80

Preis
€

23.90

Gesamt: 78 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MC9S12DG128BCFU Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Freescale

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

80 Pin

Verpackung

QFP-80

Netzspannung

2.70 V

halogenfreier Status

Not Halogen Free

Taktfrequenz

25.0 MHz, 25.0 MHz (max)

RAM-Größe

8K x 8

Die Anzahl der Bits

16 Bit

FLASH-Speicherkapazität

128 KB

Anzahl der I/O Pins

80 IO

Zugriffszeit

25.0 µs

Kernarchitektur

HCS12

Ähnliche Produkte anzeigen

MC9S12DG128BCFU Datenblatt-PDF

MC9S12DG128BCFU Datenblatt PDF

128 Pages, 694 KB

Ansicht

MC9S12DG128BCFU Datenblatt PDF

128 Pages, 1075 KB

2012/03/29

Ansicht

MC9S12DG128BCFU Benutzerreferenzhandbuch

128 Pages, 2184 KB

2001/08/25

Ansicht

MC9S12DG128BCFU Anderes Datenblatt

142 Pages, 6465 KB

2005/11/02

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Obsolete

Verpackungsmethoden

Tray

MC9S12DG128BCFU Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

MC9S12DG128BCFU Datenblatt >

Funktionsübersicht

Overview
The MC9S12DT128B microcontroller unit (MCU) is a 16-bit device composed of standard on-chip peripherals including a 16-bit central processing unit (HCS12 CPU), 128K bytes of Flash EEPROM, 8K bytes of RAM, 2K bytes of EEPROM, two asynchronous serial communications interfaces (SCI), two serial peripheral interfaces (SPI), an 8-channel IC/OC enhanced capture timer, two 8-channel, 10-bit analog-to-digital converters (ADC), an 8-channel pulse-width modulator (PWM), a digital Byte Data Link Controller (BDLC), 29 discrete digital I/O channels (Port A, Port B, Port K and Port E), 20 discrete digital I/O lines with interrupt and wakeup capability, three CAN 2.0 A, B software compatible modules (MSCAN12), a Byteflight module and an Inter-IC Bus. The MC9S12DT128B has full 16-bit data paths throughout. However, the external bus can operate in an 8-bit narrow mode so single 8-bit wide memory can be interfaced for lower cost systems. The inclusion of a PLL circuit allows power consumption and performance to be adjusted to suit operational requirements.
Features
• HCS12 Core
– 16-bit HCS12 CPU
i. Upward compatible with M68HC11 instruction set
ii. Interrupt stacking and programmer’s model identical to M68HC11
iii.20-bit ALU
iv. Instruction queue
v. Enhanced indexed addressing
– MEBI (Multiplexed External Bus Interface)
– MMC (Module Mapping Control)
– INT (Interrupt control)
– BKP (Breakpoints)
– BDM (Background Debug Mode)
• CRG (Clock and Reset Generator)
– Choice of low current Colpitts oscillator or standard Pierce Oscillator
– PLL
– COP watchdog
– real time interrupt
– clock monitor
• 8-bit and 4-bit ports with interrupt functionality
– Digital filtering
– Programmable rising or falling edge trigger
• Memory
– 128K Flash EEPROM
– 2K byte EEPROM
– 8K byte RAM
• Two 8-channel Analog-to-Digital Converters
– 10-bit resolution
– External conversion trigger capability
• Three 1M bit per second, CAN 2.0 A, B software compatible modules
– Five receive and three transmit buffers
– Flexible identifier filter programmable as 2 x 32 bit, 4 x 16 bit or 8 x 8 bit
– Four separate interrupt channels for Rx, Tx, error and wake-up
– Low-pass filter wake-up function
– Loop-back for self test operation
• Enhanced Capture Timer
– 16-bit main counter with 7-bit prescaler
– 8 programmable input capture or output compare channels
– Two 8-bit or one 16-bit pulse accumulators
• 8 PWM channels
– Programmable period and duty cycle
– 8-bit 8-channel or 16-bit 4-channel
– Separate control for each pulse width and duty cycle
– Center-aligned or left-aligned outputs
– Programmable clock select logic with a wide range of frequencies
– Fast emergency shutdown input
– Usable as interrupt inputs
• Serial interfaces
– Two asynchronous Serial Communications Interfaces (SCI)
– Two Synchronous Serial Peripheral Interface (SPI)
– Byteflight
• Byte Data Link Controller (BDLC)
• SAE J1850 Class B Data Communications Network Interface
– Compatible and ISO Compatible for Low-Speed (<125 Kbps) Serial Data Communications in Automotive Applications
• Inter-IC Bus (IIC)
– Compatible with I2C Bus standard
– Multi-master operation
– Software programmable for one of 256 different serial clock frequencies
• 112-Pin LQFP and 80-Pin QFP package options
– I/O lines with 5V input and drive capability
– 5V A/D converter inputs
– Operation at 50MHz equivalent to 25MHz Bus Speed
– Development support
– Single-wire background debug™ mode (BDM)
– On-chip hardware breakpoints

MC9S12DG128BCFU Datenblatt >
