MC9S12XEP100CAG

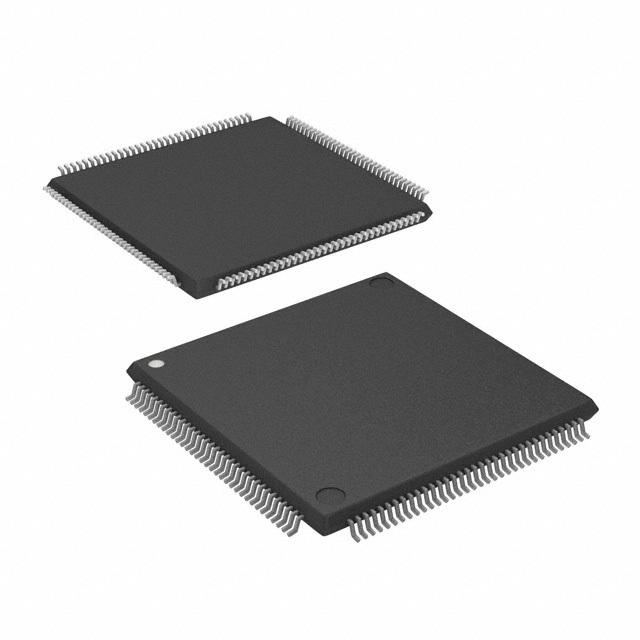

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MC9S12XEP100CAG NXP

Hersteller:
NXP
Hersteller-Nr:
MC9S12XEP100CAG
AiPCBA-Teilenummer:
CM15709430
Preis (EUR):
€

21.65
AiPCBA-Lager:
288 Stk
Versendet von:
Verfügbarkeit:
212 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
16-Bit Mikrocontroller
Produktbeschreibung:
MCU 16Bit HCS12X CISC 1024KB Flash 1.8V/2.8V/5V Automotive 144Pin LQFP Tray
Dokumentation:
Datenblatt
3D-Modell

MC9S12XEP100CAG Kaufen MC9S12XEP100CAG Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MC9S12XEP100CAG

AiPCBA P/N: CM15709430

Hersteller: NXP

Paket: LQFP-144

Preis
€

21.65

Gesamt: 500 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MC9S12XEP100CAG Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

NXP

Kategorie

16-Bit Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

144 Pin

Verpackung

LQFP-144

Frequenz

50 MHz

Netzspannung

3.15V (min)

halogenfreier Status

Halogen Free

Pinzahl

144 Position

Taktfrequenz

50.0 MHz

RAM-Größe

64 KB

Die Anzahl der Bits

16 Bit

FLASH-Speicherkapazität

1048576 B

Anzahl der ADC

2 ADC

Anzahl der Ein- und Ausgänge

119 Input IO

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.72V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

3.13 V

Ähnliche Produkte anzeigen

MC9S12XEP100CAG Datenblatt-PDF

MC9S12XEP100CAG Datenblatt PDF

1348 Pages, 7417 KB

2009/10/06

Ansicht

MC9S12XEP100CAG Datenblatt PDF

15 Pages, 3829 KB

2019/06/24

Ansicht

MC9S12XEP100CAG Benutzerreferenzhandbuch

1324 Pages, 13384 KB

2013/02/20

Ansicht

MC9S12XEP100CAG Benutzerreferenzhandbuch

1324 Pages, 4760 KB

2013/02/20

Ansicht

MC9S12XEP100CAG Benutzerreferenzhandbuch

1324 Pages, 8278 KB

2013/02/20

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

1326 Pages, 13627 KB

2008/12/23

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

86 Pages, 283 KB

2020/12/14

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

13 Pages, 324 KB

2020/05/21

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

5 Pages, 310 KB

2020/11/24

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

5 Pages, 87 KB

2016/08/11

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

3 Pages, 456 KB

Ansicht

MC9S12XEP100CAG Anderes Datenblatt

2 Pages, 373 KB

Ansicht

MC9S12XEP100CAG Eigenschaften Beschreibung Parameter

15 Pages, 3840 KB

2015/04/24

Ansicht

MC9S12XEP100CAG Notizdatei

2 Pages, 190 KB

2019/08/27

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

20 mm

Breite

20 mm

Höhe

1.45 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

MC9S12XEP100CAG Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

MC9S12XEP100CAG Datenblatt >

Funktionsübersicht

The MC9S12XEP100CAG is a 16-bit Microcontroller based on enhanced HCS12X CPU with CISC architecture operates at a maximum frequency of 50MHz. The device incorporates 1000kB internal flash, 64kB internal RAM, 4kB EEPROM, 24-channel 12-bit A/D converter and 119 general-purpose I/O pins. This device also features peripherals like two inter-integrated circuit (IIC) bus module, four multi-scalable controller area networks (MSCAN) CAN 2.0 A/B software compatible modules, eight serial communications interface (SCI) and three serial peripheral interface modules (SPI). The MC9S12XE family features an enhanced version of the performance-boosting XGATE co-processor which is programmable in C language and runs at twice the bus frequency of the S12X with an instruction set optimized for data movement, logic and bit manipulation instructions and which can service any peripheral module on the device.
Upward compatible with MC9S12 instruction set
Enhanced indexed addressing
Access to large data segments independent of PPAGE
Interrupt module (INT)
Module mapping control (MMC)
Debug module
Background debug mode (BDM)
Memory protection unit (MPU)
Low power loop control pierce oscillator utilizing a 4MHz to 16MHz crystal
Internally filtered, frequency modulated phase-locked-loop clock generation (IPLL)
Clock and reset generation (CRG)
COP watchdog
Real time interrupt
Clock monitor
Fast wake up from STOP in self clock mode
Enhanced capture timer (ECT) - 8 x 16-bit channels for input capture or output compare
Standard timer module (TIM) - 8 x 16-bit channels for input capture or output compare
Periodic interrupt timer (PIT)
8 PWM (pulse-width modulator) channels
On-chip voltage regulator - two parallel, linear voltage regulators with bandgap reference
