Name: MCP1407-E/P
Brand: Microchip
SKU: CM9253266
Price: 0.99 USD
Availability: InStock

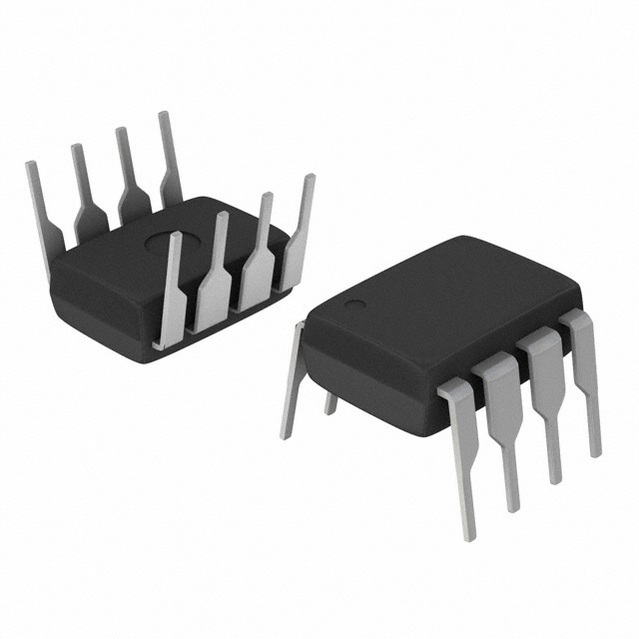

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MCP1407-E/P Microchip

Hersteller:
Microchip
Hersteller-Nr:
MCP1407-E/P
AiPCBA-Teilenummer:
CM9253266
Preis (EUR):
€

0.99
AiPCBA-Lager:
741 Stk
Versendet von:
Verfügbarkeit:
398 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
Microchip MCP1407-E/P, MOSFET Power Driver 6A, 4.5 to 18V, Non-Inverting, 8Pin PDIP
Dokumentation:
Datenblatt
3D-Modell

MCP1407-E/P Kaufen MCP1407-E/P Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MCP1407-E/P

AiPCBA P/N: CM9253266

Hersteller: Microchip

Paket: PDIP-8

Preis
€

0.99

Gesamt: 1,139 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MCP1407-E/P Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Netzspannung

4.50V (min)

Betriebsspannung

4.5V ~ 18V

Anstieg- und Abfallzeit

20 ns

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

18.0 V

Ausgangsstrom

6 A

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Anstiegszeit

30 ns

Abfallzeit

30 ns

Abfallzeit (max.)

30 ns

Abfallzeit (max.)

30 ns

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

MCP1407-E/P Datenblatt-PDF

MCP1407-E/P Datenblatt PDF

22 Pages, 890 KB

2006/12/12

Ansicht

MCP1407-E/P Datenblatt PDF

28 Pages, 783 KB

2012/05/23

Ansicht

MCP1407-E/P Datenblatt PDF

30 Pages, 944 KB

Ansicht

MCP1407-E/P Datenblatt PDF

23 Pages, 811 KB

Ansicht

MCP1407-E/P Benutzerreferenzhandbuch

23 Pages, 703 KB

2010/05/19

Ansicht

MCP1407-E/P Anwendungshinweis

8 Pages, 203 KB

2002/04/09

Ansicht

MCP1407-E/P Notizdatei

120 Pages, 335 KB

2020/04/14

Ansicht

MCP1407-E/P Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

MCP1407-E/P Notizdatei

2 Pages, 132 KB

2016/05/26

Ansicht

MCP1407-E/P Notizdatei

2 Pages, 132 KB

2016/05/24

Ansicht

MCP1407-E/P Notizdatei

2 Pages, 144 KB

2016/01/14

Ansicht

MCP1407-E/P Notizdatei

1 Pages, 377 KB

2015/09/23

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.27 mm

Breite

6.35 mm

Höhe

3.3 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

MCP1407-E/P Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

MCP1407-E/P Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MCP1407-E/P Datenblatt >

Funktionsübersicht

The MCP1407-E/P is a high speed non inverting power MOSFET driver in 8 pin DIP package. This MOSFET driver features single output with 6A peak drive current capability, low shoot through current, matched rise/fall times and propagation delay times. The MCP1407 can easily charge and discharge 2500pF gate capacitance in 20ns and provides low enough impedances to ensure that intended state of MOSFETs will not be affected even by large transients. The input to MCP1407 may be driven directly from either TTL or CMOS (3V to 18V). This device is highly latch up resistant under any conditions within their power and voltage ratings. This driver is will not get damage when up to 5V of noise spiking (of either polarity) occurs on ground pin. It is pin compatible and improved versions of TC4420/TC4429 MOSFET drivers.
Wide input supply voltage range from to 4.5V to 18V
Low shoot through/cross conduction current in output stage
Short delay time is typically 40ns
Matched rise/fall times
Low supply current is typically 130µA ( logic "1" input) and 35µA (logic "0" input)
Latch up protected
Withstand 1.5A reverse current
Logic input will withstand negative swing up to 5V
Specified temperature range from -40°C to 125°C

MCP1407-E/P Datenblatt >
