Name: MCP14E7-E/SN
Brand: Microchip
SKU: CM20202929
Price: 3.85 USD
Availability: InStock

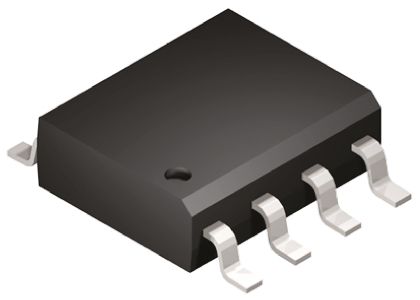

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MCP14E7-E/SN Microchip

Hersteller:
Microchip
Hersteller-Nr:
MCP14E7-E/SN
AiPCBA-Teilenummer:
CM20202929
Preis (EUR):
€

3.85
AiPCBA-Lager:
269 Stk
Versendet von:
Verfügbarkeit:
197 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 2A 2Out Lo Side Non-Inv 8Pin SOIC N Tube
Dokumentation:
Datenblatt
3D-Modell

MCP14E7-E/SN Kaufen MCP14E7-E/SN Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MCP14E7-E/SN

AiPCBA P/N: CM20202929

Hersteller: Microchip

Paket: SOIC-8

Preis
€

3.85

Gesamt: 466 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MCP14E7-E/SN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Netzspannung

4.50V (min)

Betriebsspannung

4.5V ~ 18V

Anstieg- und Abfallzeit

12ns, 15ns

Ausgang-Schnittstellen

2 Output

Ausgangsstrom

2 A

Anzahl der Kanäle

2 Channel

Pinzahl

8 Position

Verlustleistung

699 mW

Anstiegszeit

35ns (Max)

Abfallzeit

40ns (Max)

Abfallzeit (max.)

35 ns

Abfallzeit (max.)

30 ns

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

669 mW

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

MCP14E7-E/SN Datenblatt-PDF

MCP14E7-E/SN Datenblatt PDF

30 Pages, 749 KB

2011/03/30

Ansicht

MCP14E7-E/SN Datenblatt PDF

1 Pages, 176 KB

2006/03/09

Ansicht

MCP14E7-E/SN Datenblatt PDF

31 Pages, 642 KB

2016/02/04

Ansicht

MCP14E7-E/SN Datenblatt PDF

30 Pages, 830 KB

2011/03/30

Ansicht

MCP14E7-E/SN Anderes Datenblatt

24 Pages, 351 KB

2018/01/29

Ansicht

MCP14E7-E/SN Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

MCP14E7-E/SN Notizdatei

2 Pages, 552 KB

2015/05/14

Ansicht

MCP14E7-E/SN Notizdatei

1 Pages, 451 KB

2015/04/09

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4.9 mm

Breite

3.9 mm

Höhe

1.25 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

MCP14E7-E/SN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

MCP14E7-E/SN Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MCP14E7-E/SN Datenblatt >

Funktionsübersicht

The MCP14E7-E/SN is a dual inverting high-speed power MOSFET Driver with enable function. The MOSFET driver is capable of providing 2A of peak current. The dual inverting outputs are directly controlled from either TTL or CMOS. This device also features low shoot-through current, fast rise/fall times and propagation delays, which makes it ideal for high switching frequency applications. The device operates from a 4.5 to 18V single power supply and can easily charge and discharge 1000 pF of MOSFET gate capacitance. It provides low enough impedance, in both the ON and OFF states, to ensure the MOSFETs intended state will not be affected, even by large transients. The additional control of the driver output is allowed by the use of separate enable functions. The ENB_A and ENB_B pins are active-high and are internally pulled up to VDD. The pins may be left floating for standard operation. This device is highly latch-up resistant under any conditions within its power and voltage ratings.
Low shoot-through/cross-conduction current in output stage
High capacitive load drive capability
Latch-up protected - Passed JEDEC JESD78A
Logic input will withstand negative swing up to 5V

MCP14E7-E/SN Datenblatt >
