Name: MCP3912A1-E/SS
Brand: Microchip
SKU: CM19476703
Price: 6.46 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

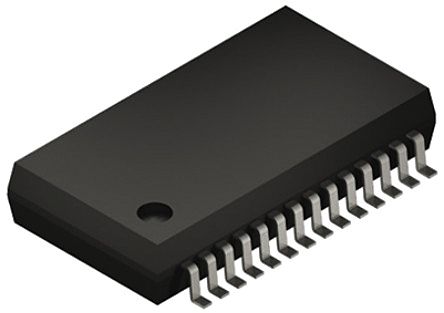

MCP3912A1-E/SS Microchip

Hersteller:
Microchip
Hersteller-Nr:
MCP3912A1-E/SS
AiPCBA-Teilenummer:
CM19476703
Preis (EUR):
€

6.46
AiPCBA-Lager:
268 Stk
Versendet von:
Verfügbarkeit:
201 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
ICs für spezielle Anwendung
Produktbeschreibung:
4Channel 24Bit 3V Surface Mount Energy Meter Front End Converter - SSOP-28
Dokumentation:
Datenblatt
3D-Modell

MCP3912A1-E/SS Kaufen MCP3912A1-E/SS Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MCP3912A1-E/SS

AiPCBA P/N: CM19476703

Hersteller: Microchip

Paket: SSOP-28

Preis
€

6.46

Gesamt: 469 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MCP3912A1-E/SS Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

ICs für spezielle Anwendung

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

SSOP-28

Netzspannung

2.70V (min)

Betriebsspannung

2.7V ~ 3.6V

Versorgungsstrom

2.8 mA

Anzahl der Kanäle

4 Channel

Pinzahl

28 Position

Anzahl der ADC

4 ADC

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.7V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

MCP3912A1-E/SS Datenblatt-PDF

MCP3912A1-E/SS Datenblatt PDF

82 Pages, 5940 KB

Ansicht

MCP3912A1-E/SS Datenblatt PDF

83 Pages, 5927 KB

2016/02/08

Ansicht

MCP3912A1-E/SS Datenblatt PDF

34 Pages, 587 KB

2009/02/04

Ansicht

MCP3912A1-E/SS Datenblatt PDF

84 Pages, 6359 KB

2021/06/17

Ansicht

MCP3912A1-E/SS Anderes Datenblatt

29 Pages, 352 KB

2017/07/17

Ansicht

MCP3912A1-E/SS Anderes Datenblatt

28 Pages, 288 KB

2017/11/20

Ansicht

MCP3912A1-E/SS Anderes Datenblatt

2 Pages, 95 KB

2020/01/23

Ansicht

MCP3912A1-E/SS Notizdatei

3 Pages, 149 KB

2017/11/20

Ansicht

MCP3912A1-E/SS Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

MCP3912A1-E/SS Notizdatei

2 Pages, 552 KB

2015/05/14

Ansicht

MCP3912A1-E/SS Notizdatei

1 Pages, 380 KB

2015/07/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.5 mm

Breite

5.6 mm

Höhe

1.85 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MCP3912A1-E/SS Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

MCP3912A1-E/SS Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MCP3912A1-E/SS Datenblatt >

Funktionsübersicht

The MCP3912A1-E/SS is a 4-channel Analog Front End (AFE) containing four synchronous sampling delta-sigma, analog-to-digital converters (ADC), four PGAs, phase delay compensation block, low-drift internal voltage reference, digital offset and gain error calibration registers and high-speed 20MHz SPI-compatible serial interface. The MCP3912 ADCs are fully configurable, with features such as 16/24-bit resolution, Oversampling Ratio (OSR) from 32 to 4096, gain from 1x to 32x, independent Shutdown and Reset, dithering and autozeroing. It also includes a register-map lock through an 8-bit secure key to stop unwanted write commands from processing. The MCP3912 is capable of interfacing with a variety of voltage and current sensors, including shunts, current transformers, Rogowski coils and hall-effect sensors.
93.5dB SINAD, -107dBc Total harmonic distortion (THD) (up to 35th harmonic)
112dBFS SFDR for each channel
Enables 0.1% typical active power measurement error over a 10,000:1 dynamic range
16-bit Cyclic redundancy check (CRC) checksum on all communications for secure data transfers
16-bit CRC checksum and interrupt alert for register map configuration
Register map lock with 8-bit secure key
Programmable data rate up to 125ksps
4MHz Maximum sampling frequency, 16MHz Maximum master clock
Ultra low-power shutdown mode with <10µA
-122dB Crosstalk between the two channels
9ppm/°C Low drift 1.2V internal voltage reference
Differential voltage reference input pins
High gain PGA on each channel (up to 32V/V)
Phase delay compensation with 1µs time resolution
Separate data ready pin for easy synchronization
Individual 24-bit Digital offset and gain error correction for each channel
High-speed 20MHz SPI Interface with mode 0,0 and 1,1 compatibility
Continuous read/write modes for minimum communication
Low power consumption (8.9mW at 3.3V, 5.6mW at 3.3V in low-power mode, typical)

MCP3912A1-E/SS Datenblatt >
