Name: MIC2177BWM
Brand: Micrel
SKU: CM170938129
Price: 8.91 USD
Availability: InStock

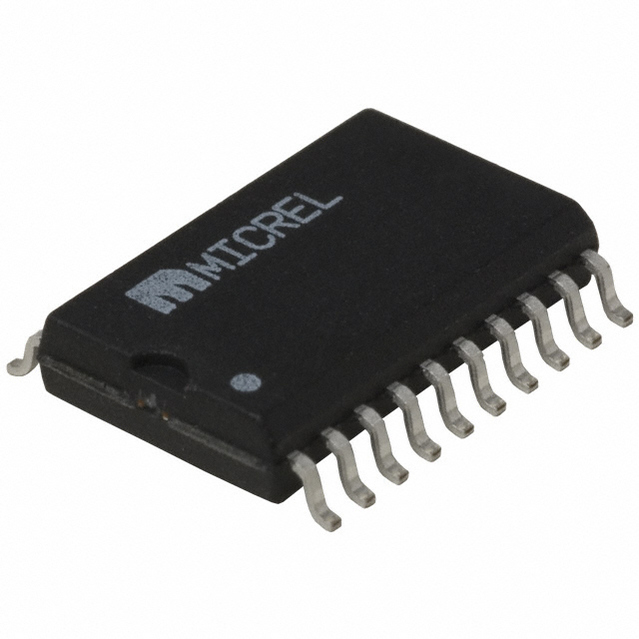

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MIC2177BWM Micrel

Hersteller:
Micrel
Hersteller-Nr:
MIC2177BWM
AiPCBA-Teilenummer:
CM170938129
Preis (EUR):
€

8.91
AiPCBA-Lager:
157 Stk
Versendet von:
Verfügbarkeit:
148 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
Conv DC-DC Single Step Down 4.5V to 16.5V 20Pin SOIC W
Dokumentation:
Datenblatt
3D-Modell

MIC2177BWM Kaufen MIC2177BWM Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MIC2177BWM

AiPCBA P/N: CM170938129

Hersteller: Micrel

Paket: SOIC-20

Preis
€

8.91

Gesamt: 305 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MIC2177BWM Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Micrel

Kategorie

DC-DC-Wandler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SOIC-20

Netzspannung

16.5V (max)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

1.25V ~ 16.5V

Ausgangsstrom

2.5 A

Schaltfrequenz

200 kHz

Eingangsspannung

4.5V ~ 16.5V

Ähnliche Produkte anzeigen

MIC2177BWM Datenblatt-PDF

MIC2177BWM Datenblatt PDF

15 Pages, 220 KB

2008/04/21

Ansicht

MIC2177BWM Datenblatt PDF

15 Pages, 219 KB

Ansicht

MIC2177BWM Anderes Datenblatt

13 Pages, 144 KB

2005/04/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Obsolete

Verpackungsmethoden

Bulk

MIC2177BWM Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

MIC2177BWM Datenblatt >

Funktionsübersicht

General Description
The Micrel MIC2177 is a 200kHz synchronous buck (step down) switching regulator designed for high-efficiency, battery-powered applications.
The MIC2177 operates from a 4.5V to 16.5V input and features internal power MOSFETs that can supply up to 2.5A output current. It can operate with a maximum duty cycle of 100% for use in low-dropout conditions. It also features a shutdown mode that reduces quiescent current to less than 5µA.
Features
• 4.5V to 16.5V input voltage range
• Dual-mode operation for high efficiency (up to 96%
– PWM mode for > 200mA load current
– Skip mode for < 200mA load current
•100mΩinternal power MOSFETs at 12V input
• 200kHz preset switching frequency
• Low quiescent current
– 1.0mA in PWM mode
– 500µA in skip mode
– < 5µA in shutdown mode
• 100% duty cycle for low dropout operation
•Current-mode control
– Simplified loop compensation
– Superior line regulation
•Current limit
•Thermal shutdown
•Undervoltage lockout
Applications
•High-efficiency, battery-powered supplies
• Buck (step-down) dc-to-dc converters
•Cellular telephones
•Laptop computers
•Hand-held instruments
•Battery Charger

MIC2177BWM Datenblatt >
