Name: MPC17C724EP
Brand: NXP
SKU: CM11058138
Price: 2.42 USD
Availability: InStock

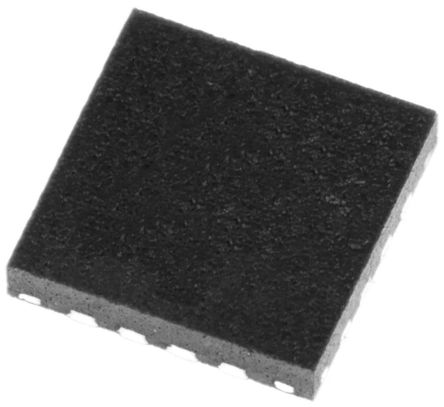

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MPC17C724EP NXP

Hersteller:
NXP
Hersteller-Nr:
MPC17C724EP
AiPCBA-Teilenummer:
CM11058138
Preis (EUR):
€

2.42
AiPCBA-Lager:
280 Stk
Versendet von:
Verfügbarkeit:
209 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Motortreiber
Produktbeschreibung:
NXP MPC17C724EP Motor Driver/Controller, Half Bridge, 2.7V to 5.5V supply, 1Ω RDS, 5.5V/0.4A/2Outputs, QFN-16
Dokumentation:
Datenblatt
3D-Modell

MPC17C724EP Kaufen MPC17C724EP Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: MPC17C724EP

AiPCBA P/N: CM11058138

Hersteller: NXP

Paket: QFN-16

Preis
€

2.42

Gesamt: 489 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MPC17C724EP Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

NXP

Kategorie

Motortreiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

QFN-16

Netzspannung

2.70V (min)

halogenfreier Status

Halogen Free

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

5.5 V

Ausgangsstrom

400 mA

Pinzahl

16 Position

Schaltfrequenz

200 kHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-20 ℃

Versorgungsspannung

2.7V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

MPC17C724EP Datenblatt-PDF

MPC17C724EP Benutzerreferenzhandbuch

33 Pages, 3507 KB

2009/10/02

Ansicht

MPC17C724EP Anderes Datenblatt

2 Pages, 373 KB

Ansicht

MPC17C724EP Anwendungshinweis

15 Pages, 449 KB

2005/04/28

Ansicht

MPC17C724EP Anwendungshinweis

15 Pages, 449 KB

2005/04/28

Ansicht

MPC17C724EP Anwendungshinweis

15 Pages, 592 KB

2005/04/28

Ansicht

MPC17C724EP Anwendungshinweis

14 Pages, 716 KB

2013/07/08

Ansicht

MPC17C724EP Anwendungshinweis

13 Pages, 840 KB

2005/04/28

Ansicht

MPC17C724EP Anwendungshinweis

2 Pages, 114 KB

2003/06/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3 mm

Breite

3 mm

Höhe

1 mm

Betriebstemperatur

-20℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

MPC17C724EP Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/12/17

MPC17C724EP Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MPC17C724EP Datenblatt >

Funktionsübersicht

The MPC17C724EP is a dual-channel SMARTMOS compact monolithic H-bridge Power IC for portable electronic applications containing bipolar stepper motors or brush DC motors such as those used in camera lenses and shutters. The 17C724 can operate efficiently with supply voltages from 2.7 to 5.5V and can provide continuous motor drive currents of 0.4A with low RDS(on) of 1.0R. It is easily interfaced to MCUs via parallel 3.0 or 5.0V compatible logic and has built-in shoot-through current protection circuit and under-voltage detector to avoid malfunction. The 17C724 has four output control modes of forward, reverse, brake and tri-state (high-impedance). The H-bridge outputs are designed to be independently PWMed at up to 200kHz for speed/torque and current control.
Built-in 2-channel H-bridge driver
Provides 4 driving modes (forward, reverse, break, high-impedance)
Direct interface to MCU
Low power consumption
Built-in shoot-through current prevention circuit
Built-in low voltage shutdown circuit
Easily interfaced to MCUs via parallel 3.0 or 5.0V compatible logic
Built-in shoot-through current protection circuit and under-voltage detector to avoid malfunction
6V Logic supply voltage

MPC17C724EP Datenblatt >
