Name: MPSA29G
Brand: ON Semiconductor
SKU: CM88499103
Price: 0.07 USD
Availability: InStock

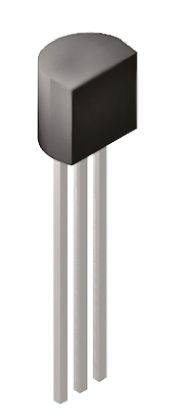

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MPSA29G ON Semiconductor

Hersteller:
ON Semiconductor
Hersteller-Nr:
MPSA29G
AiPCBA-Teilenummer:
CM88499103
Preis (EUR):
€

0.07
AiPCBA-Lager:
9,334 Stk
Versendet von:
Verfügbarkeit:
7,335 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Bipolartransistor
Produktbeschreibung:
TO-92 NPN 100V 0.5A
Dokumentation:
Datenblatt
3D-Modell

MPSA29G Kaufen MPSA29G Bestand & Preis aktualisiert um 2025-05-30 03:50:22

Aktualisieren

Teilenummer: MPSA29G

AiPCBA P/N: CM88499103

Hersteller: ON Semiconductor

Paket: TO-226-3

Preis
€

0.07

Gesamt: 16,669 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/04 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MPSA29G Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ON Semiconductor

Kategorie

Bipolartransistor

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

3 Pin

Verpackung

TO-226-3

Nennspannung (DC)

100 V

Nennstrom

500 mA

Ausgangsspannung

100 V

Ausgangsstrom

500 mA

Pinzahl

3 Position

Polarität

NPN

Verlustleistung

625 mW

Durchschlagsspannung (Kollektor-Emitter)

100 V

Wärmewiderstand

200℃/W (RθJA)

Kontinuierlicher Sammlerstrom

0.5A

hFE Min

10000 @100mA, 5V

Eingangsleistung (max.)

625 mW

Gleichstromverstärkung (hFE)

10000

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-55 ℃

Bandbreite gewinnen

200 MHz

Verlustleistung (max)

625 mW

Eingangsspannung

12 V

Ähnliche Produkte anzeigen

MPSA29G Datenblatt-PDF

MPSA29G Datenblatt PDF

4 Pages, 142 KB

2007/04/16

Ansicht

MPSA29G Datenblatt PDF

4 Pages, 146 KB

2012/03/28

Ansicht

MPSA29G Datenblatt PDF

4 Pages, 57 KB

2006/01/27

Ansicht

MPSA29G Datenblatt PDF

3 Pages, 129 KB

2007/04/16

Ansicht

MPSA29G Anderes Datenblatt

9 Pages, 198 KB

2014/11/07

Ansicht

MPSA29G Anderes Datenblatt

4 Pages, 142 KB

2007/04/16

Ansicht

MPSA29G Anderes Datenblatt

1 Pages, 77 KB

2014/11/26

Ansicht

MPSA29G Diagramme zeichnen

3 Pages, 61 KB

2012/05/08

Ansicht

MPSA29G Diagramme zeichnen

2 Pages, 48 KB

2016/09/08

Ansicht

MPSA29G Diagramme zeichnen

2 Pages, 29 KB

2016/07/27

Ansicht

MPSA29G Andere Referenzen

1 Pages, 168 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5.2 mm

Breite

5.33 mm

Höhe

4.19 mm

Betriebstemperatur

-55℃ ~ 150℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Bulk

MPSA29G Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MPSA29G Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MPSA29G Datenblatt >

Funktionsübersicht

This NPN Bipolar Darlington Transistor is designed for use in switching applications, such as print hammer, relay, solenoid and lamp drivers. The device is housed in the TO-92 package, which is designed for medium power applications.
Features
---
|
Simplifies Circuit Design
Reduces Board Space
Reduces Component Count
The SOT-23 package can be soldered using wave or reflow. The modified gull-winged leads absorb thermal stress during soldering eliminating the possibility of damage to the die.
Available in 8 mm embossed tape and reel. Use the Device Number to order the 7 inch/3000 unit reel. Replace "T1" with "T3" in the Device Number to order the 13 inch/10,000 unit reel.
Pb-Free Packages are Available

MPSA29G Datenblatt >
