MSP430F5438AIZQWT

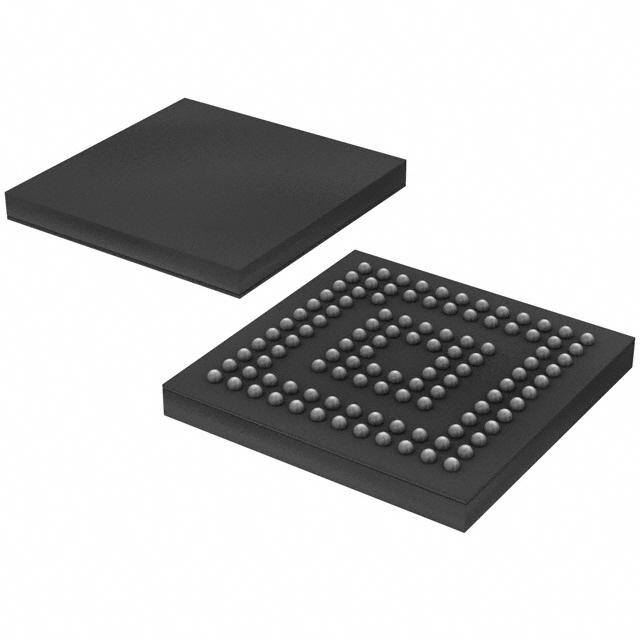

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MSP430F5438AIZQWT TI

Hersteller:
TI
Hersteller-Nr:
MSP430F5438AIZQWT
AiPCBA-Teilenummer:
CM3766700
Preis (EUR):
€

45.10
AiPCBA-Lager:
100 Stk
Versendet von:
Verfügbarkeit:
101 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
16Bit Ultra-Low-Power Microcontroller, 256KB Flash, 16KB RAM, 12Bit ADC, 4 USCIs, 32Bit HW Multi 113-BGA MICROSTAR JUNIOR -40℃ to 85℃
Dokumentation:
Datenblatt
3D-Modell

MSP430F5438AIZQWT Kaufen MSP430F5438AIZQWT Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: MSP430F5438AIZQWT

AiPCBA P/N: CM3766700

Hersteller: TI

Paket: BGA-113

Preis
€

45.10

Gesamt: 201 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MSP430F5438AIZQWT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

TI

Kategorie

Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

113 Pin

Verpackung

BGA-113

Frequenz

25 MHz

Netzspannung

1.80V (min)

Pinzahl

113 Position

Taktfrequenz

25.0 MHz

RAM-Größe

16 KB

Die Anzahl der Bits

16 Bit

FLASH-Speicherkapazität

256 KB

UART-Anzahl

4 UART

Anzahl der ADC

1 ADC

FRAM-Speicherkapazität

0 B

Anzahl der Ein- und Ausgänge

87 Input IO

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

1.8 V

Ähnliche Produkte anzeigen

MSP430F5438AIZQWT Datenblatt-PDF

MSP430F5438AIZQWT Datenblatt PDF

105 Pages, 1622 KB

2013/08/07

Ansicht

MSP430F5438AIZQWT Datenblatt PDF

2 Pages, 115 KB

2013/08/26

Ansicht

MSP430F5438AIZQWT Datenblatt PDF

105 Pages, 1627 KB

2014/09/12

Ansicht

MSP430F5438AIZQWT Datenblatt PDF

105 Pages, 1627 KB

2014/03/28

Ansicht

MSP430F5438AIZQWT Datenblatt PDF

41 Pages, 1926 KB

2015/08/21

Ansicht

MSP430F5438AIZQWT Datenblatt PDF

104 Pages, 1204 KB

2012/03/29

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

109 Pages, 1707 KB

2017/09/06

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

108 Pages, 1705 KB

2017/04/16

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

108 Pages, 1709 KB

2016/09/13

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

108 Pages, 1709 KB

2016/02/02

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

108 Pages, 1709 KB

2015/10/13

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

108 Pages, 1708 KB

2015/07/09

Ansicht

MSP430F5438AIZQWT Benutzerreferenzhandbuch

53 Pages, 652 KB

2011/08/09

Ansicht

MSP430F5438AIZQWT Anderes Datenblatt

2 Pages, 166 KB

2015/10/22

Ansicht

MSP430F5438AIZQWT Notizdatei

4 Pages, 198 KB

2015/10/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

0.77 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

MSP430F5438AIZQWT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

MSP430F5438AIZQWT Datenblatt >

Funktionsübersicht

The MSP430F5438AIZQWT is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 3.5µs (typical). The device configurations with three 16-bit timer, 12-bit A/D converter, three-channel internal DMA, up to four universal serial communication interfaces (USCIs), a 32-bit hardware multiplier and 87 general-purpose I/O pins. This device operates at a maximum frequency of 25MHz.
16-bit RISC architecture, extended memory, up to 25MHz system clock
Fully integrated LDO with programmable regulated core supply voltage
Supply voltage supervision, monitoring and brownout
FLL Control loop for frequency stabilization
Low-power low-frequency internal clock source (VLO)
Low-frequency trimmed internal reference source (REFO)
32kHz Watch crystals (XT1)
High-frequency crystals up to 32MHz (XT2)
16-bit Timer TA0, Timer_A with five Capture/Compare registers
16-bit Timer TA1, Timer_A with three Capture/Compare registers
16-bit Timer TB0, Timer_B with seven Capture/Compare shadow registers
Enhanced UART supports auto-baudrate detection
IrDA Encoder and decoder
Synchronous SPI
12-bit ADC with internal shared reference, sample-and-hold and autoscan feature
Serial on-board programming
No external programming voltage needed
Basic timer with RTC
230µA/MHz Active mode (AM) power consumption
