Name: MX7545JCWP+
Brand: Maxim Integrated
SKU: CM67220800
Price: 5.45 USD
Availability: InStock

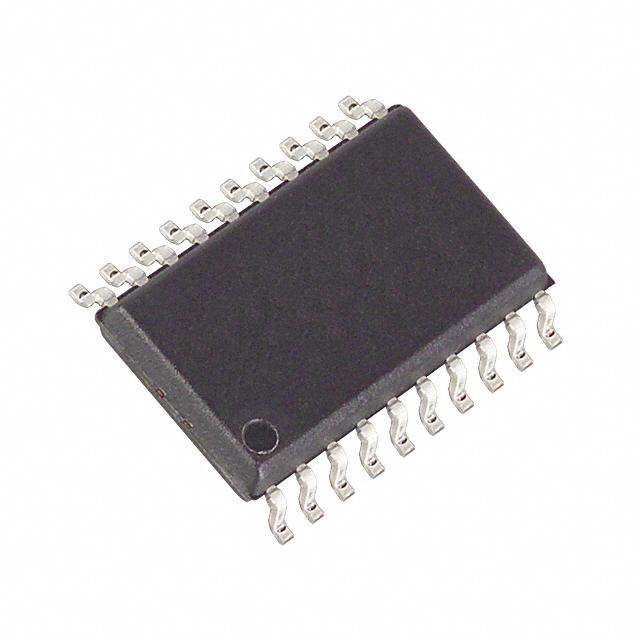

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MX7545JCWP+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MX7545JCWP+
AiPCBA-Teilenummer:
CM67220800
Preis (EUR):
€

5.45
AiPCBA-Lager:
261 Stk
Versendet von:
Verfügbarkeit:
202 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
DAC 1CH R-2R 12Bit 20Pin SOIC W
Dokumentation:
Datenblatt
3D-Modell

MX7545JCWP+ Kaufen MX7545JCWP+ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MX7545JCWP+

AiPCBA P/N: CM67220800

Hersteller: Maxim Integrated

Paket: SOIC-20

Preis
€

5.45

Gesamt: 463 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MX7545JCWP+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SOIC-20

Pinzahl

20 Position

Die Anzahl der Bits

12 Bit

Verlustleistung

450 mW

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Anzahl der DACs

1 DAC

Versorgungsspannung

5V, 15V

Ähnliche Produkte anzeigen

MX7545JCWP+ Datenblatt-PDF

MX7545JCWP+ Datenblatt PDF

12 Pages, 4525 KB

2003/12/15

Ansicht

MX7545JCWP+ Datenblatt PDF

12 Pages, 4551 KB

2012/03/28

Ansicht

MX7545JCWP+ Anderes Datenblatt

13 Pages, 4527 KB

2018/12/26

Ansicht

MX7545JCWP+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MX7545JCWP+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MX7545JCWP+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

13 mm

Höhe

2.35 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

MX7545JCWP+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MX7545JCWP+ Datenblatt >

Funktionsübersicht

The MX7545JCWP+ from Maxim Integrated Products is a CMOS, buffered, 12bit multiplying digital to analogue converter (DAC) with internal data latches in 20 pin WSOIC package. Input data is loaded as a single 12bit word and latched under the control of active low CS and active low WR inputs. When active low CS and active low WR are low, the input data latches are transparent and the DAC output responds to any changes in the digital input. It uses low tempco thin film resistors which are laser-trimmed to result in linearity errors that are typically ±¼LSB and gain errors of maximum ±20LSB. The digital inputs are designed with improved protection against electrostatic discharge (ESD) damage and can typically withstand over 6000V of ESD voltages. Typically used at µP-controlled calibration circuitry, automatic test equipment, motion control systems, programmable gain amplifiers and programmable power supplies.
Supply voltage of 5V, 15V (single supply operation)
Operating temperature range from 0°C to 70°C
Improved ESD protection
CMOS/TTL compatible for VDD = +5V
Relative accuracy of ±2LSB
2µS current settling time
300ns propagation delay
µP-Controlled Calibration Circuitry; Automatic Test Equipment; Motion Control Systems; Programmable Gain Amplifiers; Programmable Power Supplies

MX7545JCWP+ Datenblatt >
