Name: PIC12F615-E/MD
Brand: Microchip
SKU: CM51968390
Price: 0.92 USD
Availability: InStock

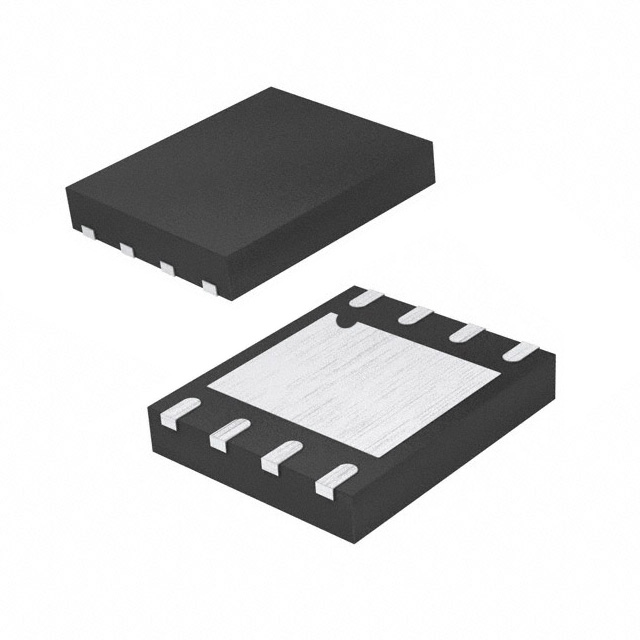

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC12F615-E/MD Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC12F615-E/MD
AiPCBA-Teilenummer:
CM51968390
Preis (EUR):
€

0.92
AiPCBA-Lager:
286 Stk
Versendet von:
Verfügbarkeit:
218 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC12 PIC RISC 1.75KB Flash 2.5V/3.3V/5V 8Pin DFN EP Tube
Dokumentation:
Datenblatt
3D-Modell

PIC12F615-E/MD Kaufen PIC12F615-E/MD Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: PIC12F615-E/MD

AiPCBA P/N: CM51968390

Hersteller: Microchip

Paket: DFN-8

Preis
€

0.92

Gesamt: 504 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC12F615-E/MD Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

DFN-8

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

20.0MHz (max)

RAM-Größe

64 B

Die Anzahl der Bits

8 Bit

Verlustleistung

800 mW

FLASH-Speicherkapazität

1.75 KB

Anzahl der I/O Pins

6 IO

Zugriffszeit

20.0 µs

Kernarchitektur

PIC

Verlustleistung (max)

800 mW

Versorgungsspannung

2V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2 V

Ähnliche Produkte anzeigen

PIC12F615-E/MD Datenblatt-PDF

PIC12F615-E/MD Datenblatt PDF

212 Pages, 1725 KB

2010/01/14

Ansicht

PIC12F615-E/MD Datenblatt PDF

8 Pages, 199 KB

2010/06/14

Ansicht

PIC12F615-E/MD Datenblatt PDF

212 Pages, 1497 KB

Ansicht

PIC12F615-E/MD Datenblatt PDF

213 Pages, 1718 KB

Ansicht

PIC12F615-E/MD Datenblatt PDF

168 Pages, 2599 KB

2006/10/18

Ansicht

PIC12F615-E/MD Benutzerreferenzhandbuch

137 Pages, 5965 KB

2009/04/22

Ansicht

PIC12F615-E/MD Programmierhandbuch

28 Pages, 343 KB

2010/05/03

Ansicht

PIC12F615-E/MD Programmierhandbuch

26 Pages, 188 KB

2009/10/07

Ansicht

PIC12F615-E/MD Anderes Datenblatt

16 Pages, 343 KB

Ansicht

PIC12F615-E/MD Anderes Datenblatt

7 Pages, 69 KB

2014/08/24

Ansicht

PIC12F615-E/MD Anderes Datenblatt

4 Pages, 115 KB

2016/10/13

Ansicht

PIC12F615-E/MD Anderes Datenblatt

2 Pages, 117 KB

2010/12/27

Ansicht

PIC12F615-E/MD Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4 mm

Breite

4 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

PIC12F615-E/MD Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC12F615-E/MD Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

PIC12F615-E/MD Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
The PIC12F609/615/617/12HV609/615 devices are covered by this data sheet. They are available in 8-pin PDIP, SOIC, MSOP and DFN packages.
Block Diagrams and pinout descriptions of the devices are as follows:
• PIC12F609/HV609 (Figure 1-1, Table 1-1)
• PIC12F615/617/HV615 (Figure 1-2, Table 1-2)
High-Performance RISC CPU:
• Only 35 Instructions to Learn:
- All single-cycle instructions except branches
• Operating Speed:
- DC – 20 MHz oscillator/clock input
- DC – 200 ns instruction cycle
• Interrupt Capability
• 8-Level Deep Hardware Stack
• Direct, Indirect and Relative Addressing modes Special Microcontroller Features:
• Precision Internal Oscillator:
- Factory calibrated to ±1%, typical
- Software selectable frequency: 4 MHz or 8 MHz
• Power-Saving Sleep mode
• Voltage Range:
- PIC12F609/615/617: 2.0V to 5.5V
- PIC12HV609/615: 2.0V to user defined maximum (see note)
• Industrial and Extended Temperature Range
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Brown-out Reset (BOR)
• Watchdog Timer (WDT) with independent Oscillator for Reliable Operation
• Multiplexed Master Clear with Pull-up/Input Pin
• Programmable Code Protection
• High Endurance Flash:
- 100,000 write Flash endurance
- Flash retention: > 40 years
• Self Read/ Write Program Memory (PIC12F617 only)
Low-Power Features:
• Standby Current:
- 50 nA @ 2.0V, typical
• Operating Current:
- 11A @ 32 kHz, 2.0V, typical
- 260A @ 4 MHz, 2.0V, typical
• Watchdog Timer Current:
- 1A @ 2.0V, typical
Peripheral Features:
• Shunt Voltage Regulator (PIC12HV609/615 only):
- 5 volt regulation
- 4 mA to 50 mA shunt range
• 5 I/O Pins and 1 Input Only
• High Current Source/Sink for Direct LED Drive
- Interrupt-on-pin change or pins
- Individually programmable weak pull-ups
• Analog Comparator module with:
- One analog comparator
- Programmable on-chip voltage reference (CVREF) module (% of VDD)
- Comparator inputs and output externally accessible
- Built-In Hysteresis (software selectable)
• Timer0: 8-Bit Timer/Counter with 8-Bit Programmable Prescaler
• Enhanced Timer1:
- 16-bit timer/counter with prescaler
- External Timer1 Gate (count enable)
- Option to use OSC1 and OSC2 in LP mode as Timer1 oscillator if INTOSC mode selected
- Option to use system clock as Timer1
• In-Circuit Serial ProgrammingTM (ICSPTM) via Two Pins
PIC12F615/617/HV615 ONLY:
• Enhanced Capture, Compare, PWM module:
- 16-bit Capture, max. resolution 12.5 ns
- Compare, max. resolution 200 ns
- 10-bit PWM with 1 or 2 output channels, 1 output channel programmable “dead time,” max. frequency 20 kHz, auto-shutdown
• A/D Converter:
- 10-bit resolution and 4 channels, samples internal voltage references
• Timer2: 8-Bit Timer/Counter with 8-Bit Period Register, Prescaler and Postscaler

PIC12F615-E/MD Datenblatt >
