Name: PIC16C74A-04/L
Brand: Microchip
SKU: CM23289031
Price: 5.35 USD
Availability: InStock

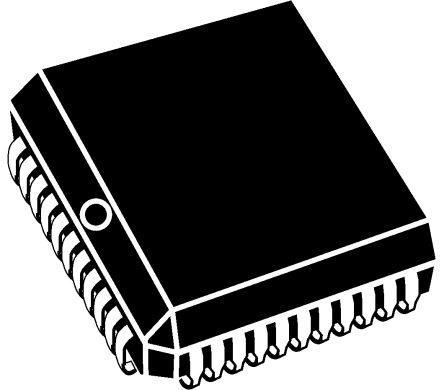

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC16C74A-04/L Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC16C74A-04/L
AiPCBA-Teilenummer:
CM23289031
Preis (EUR):
€

5.35
AiPCBA-Lager:
270 Stk
Versendet von:
Verfügbarkeit:
195 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC16 PIC RISC 7KB EPROM 5V 44Pin PLCC Tube
Dokumentation:
Datenblatt
3D-Modell

PIC16C74A-04/L Kaufen PIC16C74A-04/L Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: PIC16C74A-04/L

AiPCBA P/N: CM23289031

Hersteller: Microchip

Paket: PLCC-44

Preis
€

5.35

Gesamt: 465 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC16C74A-04/L Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

44 Pin

Verpackung

PLCC-44

Netzspannung

5.00 V, 6.00 V (max)

Taktfrequenz

4 MHz

RAM-Größe

192 B

Die Anzahl der Bits

8 Bit

Verlustleistung

1000 mW

Anzahl der I/O Pins

33 IO

Zugriffszeit

4.00 µs

Kernarchitektur

PIC

Kern-Subarchitektur

PIC16

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

1000 mW

Versorgungsspannung

2.5V ~ 6V

Versorgungsspannung (max.)

6 V

Versorgungsspannung (Min)

2.5 V

Ähnliche Produkte anzeigen

PIC16C74A-04/L Datenblatt-PDF

PIC16C74A-04/L Datenblatt PDF

289 Pages, 2212 KB

1997/03/05

Ansicht

PIC16C74A-04/L Datenblatt PDF

184 Pages, 2182 KB

2000/12/28

Ansicht

PIC16C74A-04/L Datenblatt PDF

8 Pages, 231 KB

2010/03/04

Ansicht

PIC16C74A-04/L Datenblatt PDF

6 Pages, 186 KB

2007/04/02

Ansicht

PIC16C74A-04/L Benutzerreferenzhandbuch

688 Pages, 2724 KB

1997/12/11

Ansicht

PIC16C74A-04/L Benutzerreferenzhandbuch

137 Pages, 5965 KB

2009/04/22

Ansicht

PIC16C74A-04/L Benutzerreferenzhandbuch

84 Pages, 1402 KB

2004/10/21

Ansicht

PIC16C74A-04/L Programmierhandbuch

26 Pages, 243 KB

2001/04/20

Ansicht

PIC16C74A-04/L Anderes Datenblatt

8 Pages, 87 KB

2001/02/21

Ansicht

PIC16C74A-04/L Anwendungshinweis

24 Pages, 483 KB

2010/02/03

Ansicht

PIC16C74A-04/L Eigenschaften Beschreibung Parameter

18 Pages, 600 KB

2007/11/13

Ansicht

PIC16C74A-04/L Notizdatei

2 Pages, 552 KB

2015/05/14

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

16.66 mm

Breite

16.663 mm

Höhe

4.064 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Each

PIC16C74A-04/L Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

PIC16C74A-04/L Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

PIC16C74A-04/L Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The PIC16C7X is a family of low-cost, high-performance, CMOS, fully-static, 8-bit microcontrollers with integrated analog-to-digital (A/D) converters, in the PIC16CXX mid-range family.
All PIC16/17 microcontrollers employ an advanced RISC architecture. The PIC16CXX microcontroller family has enhanced core features, eight-level deep stack, and multiple internal and external interrupt sources. The separate instruction and data buses of the Harvard architecture allow a 14-bit wide instruction word with the separate 8-bit wide data. The two stage instruction pipeline allows all instructions to execute in a single cycle, except for program branches which require two cycles. A total of 35 instructions (reduced instruction set) are available. Additionally, a large register set gives some of the architectural innovations used to achieve a very high performance.
PIC16C7X Microcontroller Core Features:
• High-performance RISC CPU
• Only 35 single word instructions to learn
• All single cycle instructions except for program branches which are two cycle
• Operating speed: DC - 20 MHz clock input DC - 200 ns instruction cycle
• Up to 8K x 14 words of Program Memory, up to 368 x 8 bytes of Data Memory (RAM)
• Interrupt capability
• Eight level deep hardware stack
• Direct, indirect, and relative addressing modes
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Programmable code-protection
• Power saving SLEEP mode
• Selectable oscillator options
• Low-power, high-speed CMOS EPROM technology
• Fully static design
• Wide operating voltage range: 2.5V to 6.0V
• High Sink/Source Current 25/25 mA
• Commercial, Industrial and Extended temperature ranges
• Low-power consumption:
• < 2 mA @ 5V, 4 MHz
• 15 µA typical @ 3V, 32 kHz
• < 1 µA typical standby current
PIC16C7X Peripheral Features:
• Timer0: 8-bit timer/counter with 8-bit prescaler
• Timer1: 16-bit timer/counter with prescaler, can be incremented during sleep via external crystal/clock
• Timer2: 8-bit timer/counter with 8-bit period register, prescaler and postscaler
• Capture, Compare, PWM module(s)
• Capture is 16-bit, max. resolution is 12.5 ns, Compare is 16-bit, max. resolution is 200 ns, PWM max. resolution is 10-bit
• 8-bit multichannel analog-to-digital converter
• Synchronous Serial Port (SSP) with SPI™ and I2C
• Universal Synchronous Asynchronous Receiver Transmitter (USART/SCI)
• Parallel Slave Port (PSP) 8-bits wide, with external RD, WR and CS controls
• Brown-out detection circuitry for Brown-out Reset (BOR)

PIC16C74A-04/L Datenblatt >
