Name: PIC16F721T-I/SO
Brand: Microchip
SKU: CM56039881
Price: 1.04 USD
Availability: InStock

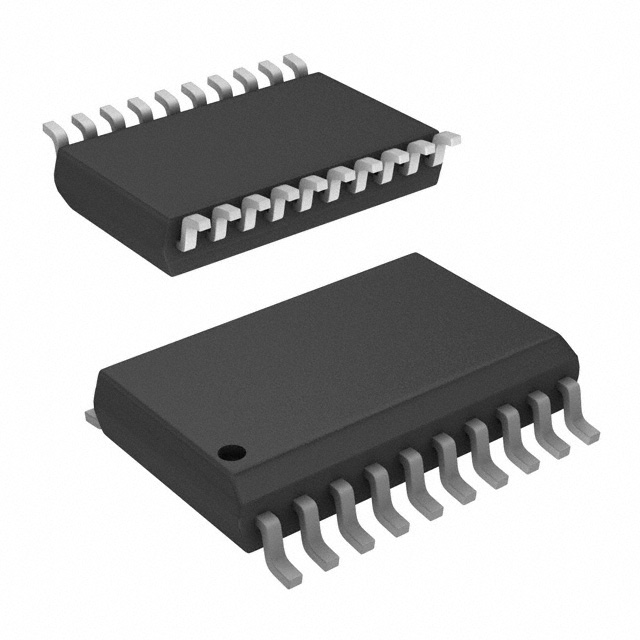

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC16F721T-I/SO Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC16F721T-I/SO
AiPCBA-Teilenummer:
CM56039881
Preis (EUR):
€

1.04
AiPCBA-Lager:
287 Stk
Versendet von:
Verfügbarkeit:
219 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 20Pin SOIC W T/R
Dokumentation:
Datenblatt
3D-Modell

PIC16F721T-I/SO Kaufen PIC16F721T-I/SO Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: PIC16F721T-I/SO

AiPCBA P/N: CM56039881

Hersteller: Microchip

Paket: SOIC-20

Preis
€

1.04

Gesamt: 506 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC16F721T-I/SO Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SOIC-20

Betriebsspannung

1.8V ~ 5.5V

RAM-Größe

256 x 8

Die Anzahl der Bits

8 Bit

Verlustleistung

800 mW

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

800 mW

Ähnliche Produkte anzeigen

PIC16F721T-I/SO Datenblatt-PDF

PIC16F721T-I/SO Datenblatt PDF

234 Pages, 2430 KB

Ansicht

PIC16F721T-I/SO Datenblatt PDF

254 Pages, 3129 KB

2011/09/27

Ansicht

PIC16F721T-I/SO Datenblatt PDF

254 Pages, 2432 KB

Ansicht

PIC16F721T-I/SO Datenblatt PDF

244 Pages, 2006 KB

2011/03/15

Ansicht

PIC16F721T-I/SO Programmierhandbuch

36 Pages, 228 KB

2011/02/22

Ansicht

PIC16F721T-I/SO Anderes Datenblatt

8 Pages, 203 KB

2012/12/14

Ansicht

PIC16F721T-I/SO Anderes Datenblatt

8 Pages, 3732 KB

2012/11/09

Ansicht

PIC16F721T-I/SO Anderes Datenblatt

6 Pages, 121 KB

2009/10/27

Ansicht

PIC16F721T-I/SO Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

PIC16F721T-I/SO Notizdatei

1 Pages, 17 KB

2013/08/20

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

12.8 mm

Höhe

2.35 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

PIC16F721T-I/SO Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC16F721T-I/SO Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
The PIC16(L)F720/721 devices are covered by this data sheet. They are available in 20-pin packages.
Figure 1-1 shows a block diagram of the PIC16(L)F720/721 devices. Table 1-1 shows the pinout descriptions.
High-Performance RISC CPU:
• Only 35 Instructions to Learn:
- All single-cycle instructions except branches
• Operating Speed:
- DC – 16 MHz oscillator/clock input
- DC – 250 ns instruction cycle
• Up to 4K x 14 Words of Flash Program Memory
• Up to 256 bytes of Data Memory (RAM)
• Interrupt Capability
• 8-Level Deep Hardware Stack
• Direct, Indirect and Relative Addressing modes
• Processor Self-Write/Read access to Program Memory
Special Microcontroller Features:
• Precision Internal Oscillator:
- 16 MHz or 500 kHz operation
- Factory calibrated to ±1%, typical
- Software tunable
- Software selectable ÷1, ÷2, ÷4 or ÷8 divider
• Power-Saving Sleep mode
• Industrial and Extended Temperature Range
• Power-on Reset (POR)
• Power-up Timer (PWRT)
• Brown-out Reset (BOR)
• Multiplexed Master Clear with Pull-up/Input Pin
• Programmable Code Protection
• In-Circuit Serial ProgrammingTM (ICSPTM) via Two Pins
• 128 Bytes High-Endurance Flash:
- 100,000 write Flash endurance (minimum)
• Wide Operating Voltage Range:
- 1.8V to 5.5V (PIC16F720/721)
- 1.8V to 3.6V (PIC16LF720/721)
Low-Power Features:
• Standby Current:
- 40 nA @ 1.8V, typical
• Low-Power Watchdog Timer Current:
- 500 nA @ 1.8V, typical
Peripheral Features:
• Up to 17 I/O Pins and 1 Input-only Pin:
- High-current source/sink for direct LED drive
- Interrupt-on-change pins
- Individually programmable weak pull-ups
• A/D Converter:
- 8-bit resolution
- 12 channels
- Selectable Voltage reference
• Timer0: 8-Bit Timer/Counter with 8-Bit Programmable Prescaler
• Enhanced Timer1
- 16-bit timer/counter with prescaler
- External Gate Input mode with toggle and single shot modes
- Interrupt-on-gate completion
• Timer2: 8-Bit Timer/Counter with 8-Bit Period Register, Prescaler and Postscaler
• Capture, Compare, PWM module (CCP)
- 16-bit Capture, max resolution 12.5 ns
- 16-bit Compare, max resolution 250 ns
- 10-bit PWM, max frequency 15 kHz
• Addressable Universal Synchronous
Asynchronous Receiver Transmitter (AUSART)
• Synchronous Serial Port (SSP)
- SPI (Master/Slave)
- I2CTM (Slave) with Address Mask

PIC16F721T-I/SO Datenblatt >
