PIC16F874AT-I/L

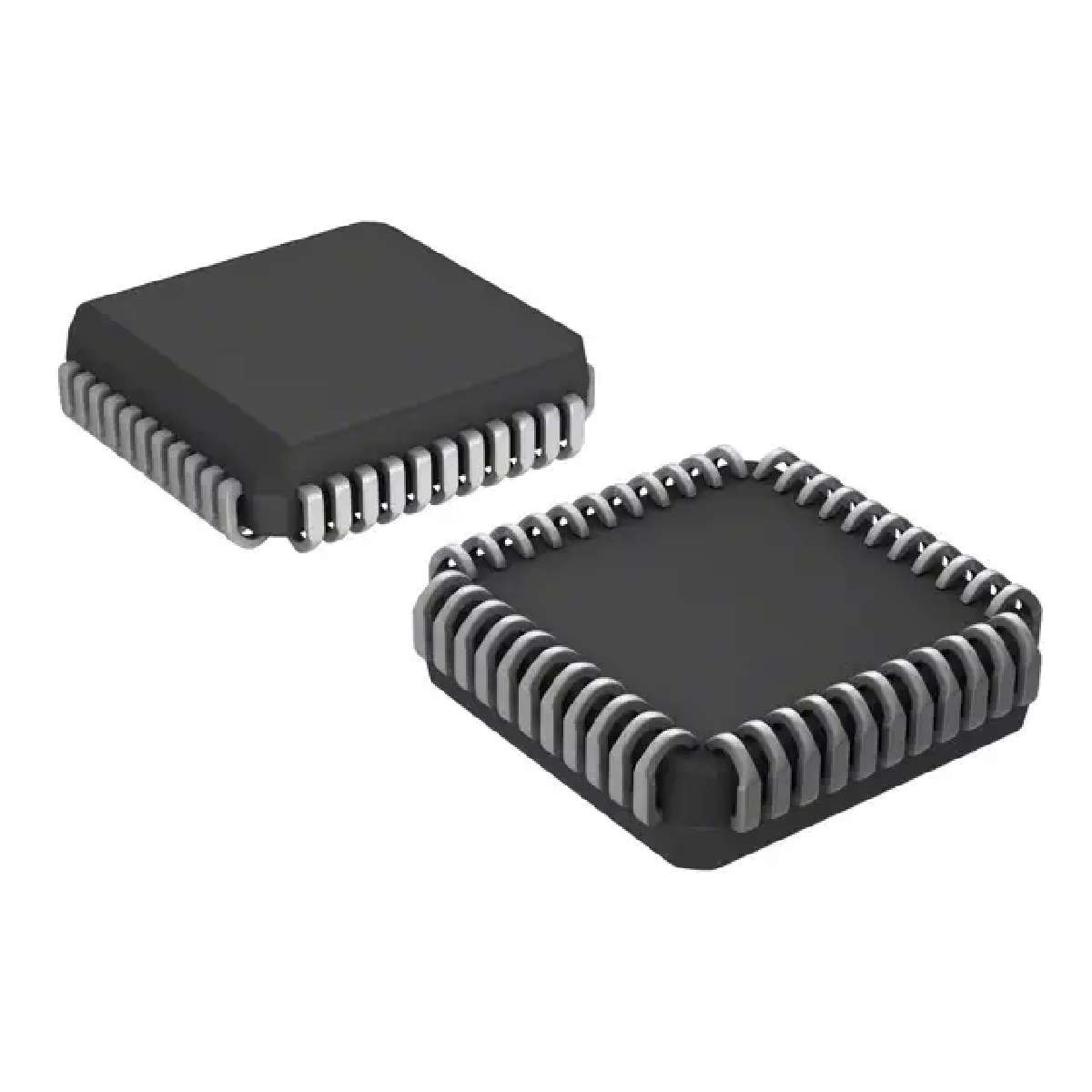

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC16F874AT-I/L Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC16F874AT-I/L
AiPCBA-Teilenummer:
CM47072975
Preis (EUR):
€

5.93
AiPCBA-Lager:
259 Stk
Versendet von:
Verfügbarkeit:
195 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC16 PIC RISC 7.2KB Flash 5V 44Pin PLCC T/R
Dokumentation:
Datenblatt
3D-Modell

PIC16F874AT-I/L Kaufen PIC16F874AT-I/L Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: PIC16F874AT-I/L

AiPCBA P/N: CM47072975

Hersteller: Microchip

Paket: PLCC-44

Preis
€

5.93

Gesamt: 454 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC16F874AT-I/L Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

44 Pin

Verpackung

PLCC-44

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

20.0MHz (max)

RAM-Größe

192 B

Die Anzahl der Bits

8 Bit

Anzahl der I/O Pins

33 IO

Zugriffszeit

20.0 µs

Kernarchitektur

PIC

Kern-Subarchitektur

PIC16

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4 V

Ähnliche Produkte anzeigen

PIC16F874AT-I/L Datenblatt-PDF

PIC16F874AT-I/L Datenblatt PDF

234 Pages, 2563 KB

2013/01/29

Ansicht

PIC16F874AT-I/L Datenblatt PDF

234 Pages, 4371 KB

2003/10/28

Ansicht

PIC16F874AT-I/L Datenblatt PDF

8 Pages, 231 KB

2010/03/04

Ansicht

PIC16F874AT-I/L Datenblatt PDF

8 Pages, 191 KB

2006/07/17

Ansicht

PIC16F874AT-I/L Datenblatt PDF

6 Pages, 165 KB

2006/06/12

Ansicht

PIC16F874AT-I/L Datenblatt PDF

6 Pages, 109 KB

2003/10/29

Ansicht

PIC16F874AT-I/L Datenblatt PDF

4 Pages, 86 KB

2003/10/29

Ansicht

PIC16F874AT-I/L Datenblatt PDF

234 Pages, 2135 KB

Ansicht

PIC16F874AT-I/L Datenblatt PDF

218 Pages, 2190 KB

2013/01/29

Ansicht

PIC16F874AT-I/L Datenblatt PDF

219 Pages, 2139 KB

2016/06/19

Ansicht

PIC16F874AT-I/L Benutzerreferenzhandbuch

688 Pages, 2724 KB

1997/12/11

Ansicht

PIC16F874AT-I/L Benutzerreferenzhandbuch

137 Pages, 5965 KB

2009/04/22

Ansicht

PIC16F874AT-I/L Benutzerreferenzhandbuch

84 Pages, 1402 KB

2004/10/21

Ansicht

PIC16F874AT-I/L Programmierhandbuch

264 Pages, 4658 KB

2003/05/05

Ansicht

PIC16F874AT-I/L Programmierhandbuch

22 Pages, 181 KB

2010/01/13

Ansicht

PIC16F874AT-I/L Programmierhandbuch

4 Pages, 160 KB

2005/08/02

Ansicht

PIC16F874AT-I/L Anderes Datenblatt

132 Pages, 3057 KB

2004/10/13

Ansicht

PIC16F874AT-I/L Anderes Datenblatt

9 Pages, 88 KB

2016/07/03

Ansicht

PIC16F874AT-I/L Anwendungshinweis

24 Pages, 483 KB

2010/02/03

Ansicht

PIC16F874AT-I/L Eigenschaften Beschreibung Parameter

18 Pages, 600 KB

2007/11/13

Ansicht

PIC16F874AT-I/L Produktkatalog

174 Pages, 2544 KB

2009/06/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

PIC16F874AT-I/L Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC16F874AT-I/L Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
This document contains device specific information about the following devices:
• PIC16F873A
• PIC16F874A
• PIC16F876A
• PIC16F877A
PIC16F873A/876A devices are available only in 28-pin packages, while PIC16F874A/877A devices are available in 40-pin and 44-pin packages. All devices in the PIC16F87XA family share common architecture with the following differences:
• The PIC16F873A and PIC16F874A have one-half of the total on-chip memory of the PIC16F876A and PIC16F877A
• The 28-pin devices have three I/O ports, while the 40/44-pin devices have five
• The 28-pin devices have fourteen interrupts, while the 40/44-pin devices have fifteen
• The 28-pin devices have five A/D input channels, while the 40/44-pin devices have eight
• The Parallel Slave Port is implemented only on the 40/44-pin devices
Devices Included in this Data Sheet:
• PIC16F873A • PIC16F874A
• PIC16F876A • PIC16F877A
High-Performance RISC CPU:
• Only 35 single-word instructions to learn
• All single-cycle instructions except for program branches, which are two-cycle
• Operating speed: DC – 20 MHz clock input DC – 200 ns instruction cycle
• Up to 8K x 14 words of Flash Program Memory,
Up to 368 x 8 bytes of Data Memory (RAM),
Up to 256 x 8 bytes of EEPROM Data Memory
• Pinout compatible to other 28-pin or 40/44-pin PIC16CXXX and PIC16FXXX microcontrollers
Peripheral Features:
• Timer0: 8-bit timer/counter with 8-bit prescaler
• Timer1: 16-bit timer/counter with prescaler, can be incremented during Sleep via external crystal/clock
• Timer2: 8-bit timer/counter with 8-bit period register, prescaler and postscaler
• Two Capture, Compare, PWM modules
- Capture is 16-bit, max. resolution is 12.5 ns
- Compare is 16-bit, max. resolution is 200 ns
- PWM max. resolution is 10-bit
• Synchronous Serial Port (SSP) with SPI™ (Master mode) and I2C™ (Master/Slave)
• Universal Synchronous Asynchronous Receiver Transmitter (USART/SCI) with 9-bit address detection
• Parallel Slave Port (PSP) – 8 bits wide with external RD, WR and CS controls (40/44-pin only)
• Brown-out detection circuitry for Brown-out Reset (BOR)
Analog Features:
• 10-bit, up to 8-channel Analog-to-Digital Converter (A/D)
• Brown-out Reset (BOR)
• Analog Comparator module with:
- Two analog comparators
- Programmable on-chip voltage reference (VREF) module
- Programmable input multiplexing from device inputs and internal voltage reference
- Comparator outputs are externally accessible
Special Microcontroller Features:
• 100,000 erase/write cycle Enhanced Flash program memory typical
• 1,000,000 erase/write cycle Data EEPROM memory typical
• Data EEPROM Retention > 40 years
• Self-reprogrammable under software control
• In-Circuit Serial Programming™ (ICSP™) via two pins
• Single-supply 5V In-Circuit Serial Programming
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Programmable code protection
• Power saving Sleep mode
• Selectable oscillator options
• In-Circuit Debug (ICD) via two pins
CMOS Technology:
• Low-power, high-speed Flash/EEPROM technology
• Fully static design
• Wide operating voltage range (2.0V to 5.5V)
• Commercial and Industrial temperature ranges
• Low-power consumption
