Name: PIC18F248T-I/SO
Brand: Microchip
SKU: CM28488563
Price: 6.9 USD
Availability: InStock

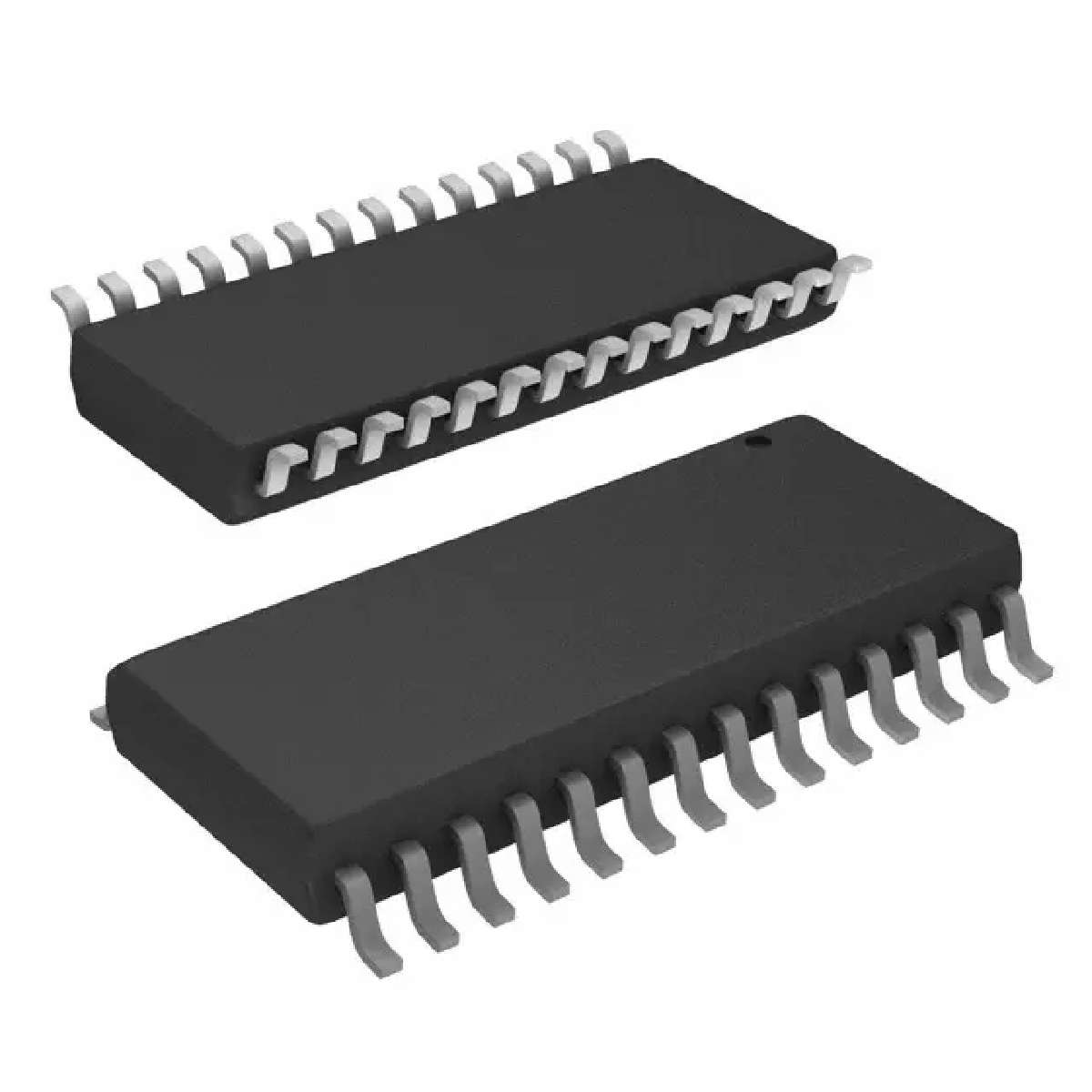

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC18F248T-I/SO Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC18F248T-I/SO
AiPCBA-Teilenummer:
CM28488563
Preis (EUR):
€

6.90
AiPCBA-Lager:
255 Stk
Versendet von:
Verfügbarkeit:
197 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC18 PIC RISC 16KB Flash 5V 28Pin SOIC W T/R
Dokumentation:
Datenblatt
3D-Modell

PIC18F248T-I/SO Kaufen PIC18F248T-I/SO Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: PIC18F248T-I/SO

AiPCBA P/N: CM28488563

Hersteller: Microchip

Paket: SOIC-28

Preis
€

6.90

Gesamt: 452 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC18F248T-I/SO Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

SOIC-28

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

40.0MHz (max)

RAM-Größe

768 B

Die Anzahl der Bits

8 Bit

Verlustleistung

1000 mW

Anzahl der I/O Pins

23 IO

Zugriffszeit

40.0 µs

Kernarchitektur

PIC

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1000 mW

Versorgungsspannung

2V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.2 V

Ähnliche Produkte anzeigen

PIC18F248T-I/SO Datenblatt-PDF

PIC18F248T-I/SO Datenblatt PDF

402 Pages, 6719 KB

2006/09/28

Ansicht

PIC18F248T-I/SO Datenblatt PDF

8 Pages, 231 KB

2010/03/04

Ansicht

PIC18F248T-I/SO Datenblatt PDF

402 Pages, 6771 KB

2004/10/13

Ansicht

PIC18F248T-I/SO Programmierhandbuch

36 Pages, 253 KB

2010/01/11

Ansicht

PIC18F248T-I/SO Anderes Datenblatt

21 Pages, 237 KB

2016/10/13

Ansicht

PIC18F248T-I/SO Anderes Datenblatt

12 Pages, 6221 KB

2013/05/21

Ansicht

PIC18F248T-I/SO Anderes Datenblatt

8 Pages, 197 KB

2006/09/05

Ansicht

PIC18F248T-I/SO Anderes Datenblatt

8 Pages, 197 KB

2006/09/01

Ansicht

PIC18F248T-I/SO Anwendungshinweis

24 Pages, 483 KB

2010/02/03

Ansicht

PIC18F248T-I/SO Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

17.87 mm

Breite

7.49 mm

Höhe

2.31 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tape & Reel (TR)

PIC18F248T-I/SO Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC18F248T-I/SO Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

3A991.a.2

PIC18F248T-I/SO Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
This document contains device specific information for the following devices:
• PIC18F248
• PIC18F258
• PIC18F448
• PIC18F458
These devices are available in 28-pin, 40-pin and 44-pin packages. They are differentiated from each other in four ways:
1\. PIC18FX58 devices have twice the Flash program memory and data RAM of PIC18FX48 devices (32 Kbytes and 1536 bytes vs. 16 Kbytes and 768 bytes, respectively).
2\. PIC18F2X8 devices implement 5 A/D channels, as opposed to 8 for PIC18F4X8 devices.
3\. PIC18F2X8 devices implement 3 I/O ports, while PIC18F4X8 devices implement 5.
4\. Only PIC18F4X8 devices implement the Enhanced CCP module, analog comparators and the Parallel Slave Port.
All other features for devices in the PIC18FXX8 family, including the serial communications modules, are identical. These are summarized in Table 1-1. Block diagrams of the PIC18F2X8 and PIC18F4X8 devices are provided in Figure 1-1 and Figure 1-2, respectively. The pinouts for these device families are listed in Table 1-2.
High-Performance RISC CPU:
• Linear program memory addressing up to 2 Mbytes
• Linear data memory addressing to 4 Kbytes
• Up to 10 MIPS operation
• DC – 40 MHz clock input
• 4 MHz-10 MHz oscillator/clock input with PLL active
• 16-bit wide instructions, 8-bit wide data path
• Priority levels for interrupts
• 8 x 8 Single-Cycle Hardware Multiplier
Peripheral Features:
• High current sink/source 25 mA/25 mA
• Three external interrupt pins
• Timer0 module: 8-bit/16-bit timer/counter with 8-bit programmable prescaler
• Timer1 module: 16-bit timer/counter
• Timer2 module: 8-bit timer/counter with 8-bit period register (time base for PWM)
• Timer3 module: 16-bit timer/counter
• Secondary oscillator clock option – Timer1/Timer3
• Capture/Compare/PWM (CCP) modules; CCP pins can be configured as:
\- Capture input: 16-bit, max resolution 6.25 ns
\- Compare: 16-bit, max resolution 100 ns (TCY)
\- PWM output: PWM resolution is 1 to 10-bit
Max. PWM freq. @:8-bit resolution = 156 kHz
10-bit resolution = 39 kHz
• Enhanced CCP module which has all the features of the standard CCP module, but also has the following features for advanced motor control:
\- 1, 2 or 4 PWM outputs
\- Selectable PWM polarity
\- Programmable PWM dead time
• Master Synchronous Serial Port (MSSP) with two modes of operation:
\- 3-wire SPI™ (Supports all 4 SPI modes)
\- I2C™ Master and Slave mode
• Addressable USART module:
\- Supports interrupt-on-address bit
Advanced Analog Features:
• 10-bit, up to 8-channel Analog-to-Digital Converter module (A/D) with:
\- Conversion available during Sleep
\- Up to 8 channels available
• Analog Comparator module:
\- Programmable input and output multiplexing
• Comparator Voltage Reference module
• Programmable Low-Voltage Detection (LVD) module:
\- Supports interrupt-on-Low-Voltage Detection
• Programmable Brown-out Reset (BOR) CAN bus Module Features:
• Complies with ISO CAN Conformance Test
• Message bit rates up to 1 Mbps
• Conforms to CAN 2.0B Active Spec with:
\- 29-bit Identifier Fields
\- 8-byte message length
\- 3 Transmit Message Buffers with prioritization
\- 2 Receive Message Buffers
\- 6 full, 29-bit Acceptance Filters
\- Prioritization of Acceptance Filters
\- Multiple Receive Buffers for High Priority
Messages to prevent loss due to overflow
\- Advanced Error Management Features
Special Microcontroller Features:
• Power-on Reset (POR), Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) with its own on-chip RC oscillator
• Programmable code protection
• Power-saving Sleep mode
• Selectable oscillator options, including:
\- 4x Phase Lock Loop (PLL) of primary oscillator
\- Secondary Oscillator (32 kHz) clock input
• In-Circuit Serial ProgrammingTM (ICSPTM) via two pins
Flash Technology:
• Low-power, high-speed Enhanced Flash technology
• Fully static design
• Wide operating voltage range (2.0V to 5.5V)
• Industrial and Extended temperature ranges

PIC18F248T-I/SO Datenblatt >
