PIC18F4515-I/P

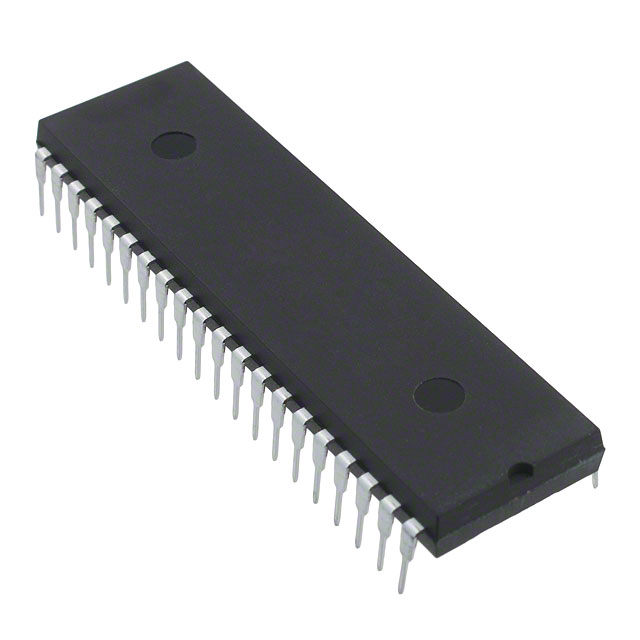

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC18F4515-I/P Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC18F4515-I/P
AiPCBA-Teilenummer:
CM89313763
Preis (EUR):
€

5.88
AiPCBA-Lager:
209 Stk
Versendet von:
Verfügbarkeit:
123 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
8-Bit Mikrocontroller
Produktbeschreibung:
MCU 8Bit PIC18 PIC RISC 48KB Flash 5V 40Pin PDIP Tube
Dokumentation:
Datenblatt
3D-Modell

PIC18F4515-I/P Kaufen PIC18F4515-I/P Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: PIC18F4515-I/P

AiPCBA P/N: CM89313763

Hersteller: Microchip

Paket: PDIP-40

Preis
€

5.88

Gesamt: 332 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC18F4515-I/P Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

8-Bit Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

40 Pin

Verpackung

PDIP-40

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

40.0MHz (max)

RAM-Größe

3968 B

Die Anzahl der Bits

8 Bit

Verlustleistung

1000 mW

Anzahl der I/O Pins

36 IO

Zugriffszeit

40.0 µs

Kernarchitektur

PIC

Kern-Subarchitektur

PIC18

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1000 mW

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.2 V

Ähnliche Produkte anzeigen

PIC18F4515-I/P Datenblatt-PDF

PIC18F4515-I/P Datenblatt PDF

376 Pages, 6074 KB

2009/10/27

Ansicht

PIC18F4515-I/P Datenblatt PDF

8 Pages, 216 KB

2005/09/09

Ansicht

PIC18F4515-I/P Datenblatt PDF

377 Pages, 3031 KB

2018/03/13

Ansicht

PIC18F4515-I/P Datenblatt PDF

377 Pages, 3031 KB

Ansicht

PIC18F4515-I/P Datenblatt PDF

380 Pages, 7063 KB

2004/06/29

Ansicht

PIC18F4515-I/P Programmierhandbuch

56 Pages, 385 KB

Ansicht

PIC18F4515-I/P Anderes Datenblatt

17 Pages, 144 KB

Ansicht

PIC18F4515-I/P Anderes Datenblatt

17 Pages, 142 KB

Ansicht

PIC18F4515-I/P Anderes Datenblatt

16 Pages, 411 KB

2007/08/15

Ansicht

PIC18F4515-I/P Anderes Datenblatt

16 Pages, 409 KB

2007/08/15

Ansicht

PIC18F4515-I/P Anderes Datenblatt

11 Pages, 167 KB

2016/10/13

Ansicht

PIC18F4515-I/P Anderes Datenblatt

11 Pages, 167 KB

2016/10/13

Ansicht

PIC18F4515-I/P Anderes Datenblatt

9 Pages, 174 KB

2016/10/13

Ansicht

PIC18F4515-I/P Anderes Datenblatt

8 Pages, 101 KB

2008/10/23

Ansicht

PIC18F4515-I/P Anderes Datenblatt

6 Pages, 295 KB

2007/08/15

Ansicht

PIC18F4515-I/P Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

PIC18F4515-I/P Andere Referenzen

1 Pages, 141 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

52.26 mm

Breite

13.84 mm

Höhe

3.81 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

PIC18F4515-I/P Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC18F4515-I/P Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
This document contains device specific information for the following devices:
• PIC18F2410 • PIC18LF2410
• PIC18F2510 • PIC18LF2510
• PIC18F2515 • PIC18LF2515
• PIC18F2610 • PIC18LF2610
• PIC18F4410 • PIC18LF4410
• PIC18F4510 • PIC18LF4510
• PIC18F4515 • PIC18LF4515
• PIC18F4610 • PIC18LF4610
This family offers the advantages of all PIC18 microcontrollers – namely, high computational performance at an economical price – with the addition of high-endurance, Flash program memory. On top of these features, the PIC18F2X1X/4X1X family introduces design enhancements that make these microcontrollers a logical choice for many high-performance, power sensitive applications.
Power-Managed Modes:
• Run: CPU On, Peripherals On
• Idle: CPU Off, Peripherals On
• Sleep: CPU Off, Peripherals Off
• Idle mode Currents Down to 3.0 μA Typical
• Sleep mode Currents Down to 20 nA Typical
• Timer1 Oscillator: 1.8 μA, 32 kHz, 2V
• Watchdog Timer: 2.1 μA
• Two-Speed Oscillator Start-up
Peripheral Highlights:
• High-Current Sink/Source 25 mA/25 mA
• Up to 2 Capture/Compare/PWM (CCP) modules, One with Auto-Shutdown (28-pin devices)
• Enhanced Capture/Compare/PWM (ECCP) module (40/44-pin devices only):
- One, two or four PWM outputs
- Selectable polarity
- Programmable dead time
- Auto-shutdown and auto-restart
• Master Synchronous Serial Port (MSSP) module Supporting 3-Wire SPI (all 4 modes) and I2C™ Master and Slave modes
• Enhanced Addressable USART module:
- Supports RS-485, RS-232 and LIN 1.2
- RS-232 operation using internal oscillator block (no external crystal required)
- Auto-wake-up on Start bit
- Auto-Baud Detect
• 10-Bit, Up to 13-Channel Analog-to-Digital Converter module (A/D):
- Auto-acquisition capability
- Conversion available during Sleep
• Dual Analog Comparators with Input Multiplexing
• Programmable 16-Level High/Low-Voltage Detection (HLVD) module:
- Supports interrupt on High/Low-Voltage Detection
Flexible Oscillator Structure:
• Four Crystal modes, Up to 40 MHz
• 4x Phase Lock Loop (PLL) – Available for Crystal and Internal Oscillators
• Two External RC modes, Up to 4 MHz
• Two External Clock modes, Up to 40 MHz
• Internal Oscillator Block:
- 8 user-selectable frequencies, from 31 kHz to 8 MHz
- Provides a complete range of clock speeds from 31 kHz to 32 MHz when used with PLL
- User-tunable to compensate for frequency drift
• Secondary Oscillator using Timer1 @ 32 kHz
• Fail-Safe Clock Monitor:
- Allows for safe shutdown if peripheral clock stops
Special Microcontroller Features:
• C Compiler Optimized Architecture:
- Optional extended instruction set designed to optimize re-entrant code
• 100,000 Erase/Write Cycle Flash Program Memory Typical
• Three Programmable External Interrupts
• Four Input Change Interrupts
• Priority Levels for Interrupts
• 8 x 8 Single-Cycle Hardware Multiplier
• Extended Watchdog Timer (WDT):
- Programmable period from 4 ms to 131s
• Single-Supply 5V In-Circuit Serial Programming™ (ICSP™) via Two Pins
• In-Circuit Debug (ICD) via Two Pins
• Wide Operating Voltage Range: 2.0V to 5.5V
• Programmable Brown-out Reset (BOR) with Software Enable Option

PIC18F4515-I/P Datenblatt >
