Name: PIC18F4539-E/ML
Brand: Microchip
SKU: CM183081060
Price: 10.08 USD
Availability: InStock

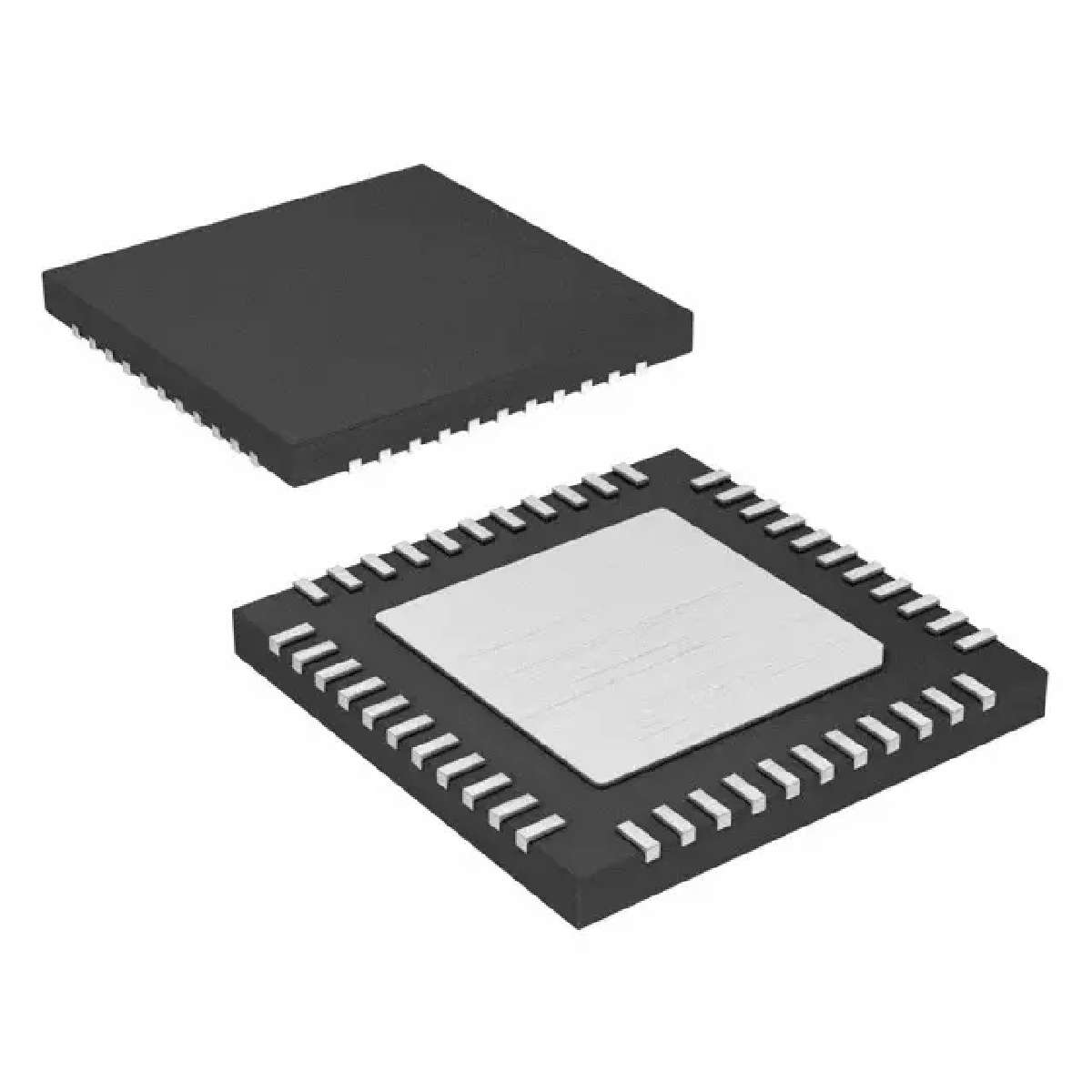

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PIC18F4539-E/ML Microchip

Hersteller:
Microchip
Hersteller-Nr:
PIC18F4539-E/ML
AiPCBA-Teilenummer:
CM183081060
Preis (EUR):
€

10.08
AiPCBA-Lager:
229 Stk
Versendet von:
Verfügbarkeit:
137 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
IC MCU 8Bit 24KB FLASH 44QFN
Dokumentation:
Datenblatt
3D-Modell

PIC18F4539-E/ML Kaufen PIC18F4539-E/ML Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: PIC18F4539-E/ML

AiPCBA P/N: CM183081060

Hersteller: Microchip

Paket: QFN-44

Preis
€

10.08

Gesamt: 366 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PIC18F4539-E/ML Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

44 Pin

Verpackung

QFN-44

Netzspannung

5.00 V, 5.50 V (max)

Taktfrequenz

40.0MHz (max)

RAM-Größe

1408 x 8

Anzahl der I/O Pins

32 IO

Zugriffszeit

40.0 µs

Kernarchitektur

PIC

Kern-Subarchitektur

PIC18

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

40 ℃

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.2 V

Ähnliche Produkte anzeigen

PIC18F4539-E/ML Datenblatt-PDF

PIC18F4539-E/ML Datenblatt PDF

8 Pages, 231 KB

2010/03/04

Ansicht

PIC18F4539-E/ML Anderes Datenblatt

322 Pages, 2706 KB

2013/01/29

Ansicht

PIC18F4539-E/ML Anderes Datenblatt

6 Pages, 184 KB

2002/12/19

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

8 mm

Breite

8 mm

Höhe

0.88 mm

Betriebstemperatur

-40℃ ~ 125℃ (TA)

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

PIC18F4539-E/ML Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PIC18F4539-E/ML Datenblatt >

Funktionsübersicht

DEVICE OVERVIEW
This document contains device specific information for the following devices:
• PIC18F2439 • PIC18F4439
• PIC18F2539 • PIC18F4539
This family offers the advantages of all PIC18 microcontrollers - namely, high computational performance
at an economical price - with the addition of high-endurance Enhanced FLASH program memory. The PIC18FXX39 family also provides an off-the-shelf solution for simple motor control applications, allowing users to create speed control solutions with small part counts and short development times.
High Performance RISC CPU:
• Linear program memory addressing to 24 Kbytes
• Linear data memory addressing to 1.4 Kbytes
• 20 MHz operation (5 MIPs):
\- 20 MHz oscillator/clock input
\- 5 MHz oscillator/clock input with PLL active
• 16-bit wide instructions, 8-bit wide data path
• 8 x 8 Single Cycle Hardware Multiplier
Special Microcontroller Features:
• 100,000 erase/write cycle Enhanced FLASH program memory typical
• 1,000,000 erase/write cycle Data EEPROM memory
• FLASH/Data EEPROM Retention: > 100 years
• Power-on Reset (POR), Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Programmable code protection
• Power saving SLEEP mode
• Single supply 5V In-Circuit Serial Programming™ (ICSP™) via two pins
• In-Circuit Debug (ICD) via two pins
Analog Features:
• Compatible 10-bit Analog-to-Digital Converter module (A/D) with:
\- Fast sampling rate
\- Conversion available during SLEEP
\- DNL = ±1 LSb, INL = ±1 LSb
• Programmable Low Voltage Detection (PLVD)
\- Supports interrupt on Low Voltage Detection
• Programmable Brown-out Reset (BOR)
Peripheral Features:
• High current sink/source 25 mA/25 mA
• Three external interrupt pins
• Timer0 module: 8-bit/16-bit timer/counter with 8-bit programmable prescaler
• Timer1 module: 16-bit timer/counter
• Timer3 module: 16-bit timer/counter
• Secondary oscillator clock option - Timer1/Timer3
• Two PWM modules:
\- Resolution is 1- to 10-bit, Max. PWM freq. @ 8-bit resolution = 156 kHz 10-bit resolution = 39 kHz
• Single Phase Induction Motor Control kernel
\- Programmable Motor Control Technology (ProMPT™) provides open loop Variable Frequency (VF) control
\- User programmable Voltage vs. Frequency curve
\- Most suitable for shaded pole and permanent split capacitor type motors
• Master Synchronous Serial Port (MSSP) module with two modes of operation:
\- 3-wire SPI (supports all 4 SPI modes)
-I2C™ Master and Slave mode
• Addressable USART module:
\- Supports RS-485 and RS-232
• Parallel Slave Port (PSP) module
CMOS Technology:
• Low power, high speed FLASH/EEPROM technology
• Fully static design
• Wide operating voltage range (2.0V to 5.5V)
• Industrial and Extended temperature ranges

PIC18F4539-E/ML Datenblatt >
