Name: PTH08T250WAZ
Brand: TI
SKU: CM18061511
Price: 95.18 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

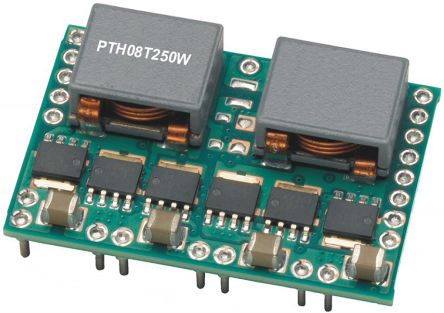

PTH08T250WAZ TI

Hersteller:
TI
Hersteller-Nr:
PTH08T250WAZ
AiPCBA-Teilenummer:
CM18061511
Preis (EUR):
€

95.18
AiPCBA-Lager:
78 Stk
Versendet von:
Verfügbarkeit:
61 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC/DC-Konverter
Produktbeschreibung:
Module DC-DC 1Out 0.7V to 3.6V 50A 22Pin DIP Module Tray
Dokumentation:
Datenblatt
3D-Modell

PTH08T250WAZ Kaufen PTH08T250WAZ Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: PTH08T250WAZ

AiPCBA P/N: CM18061511

Hersteller: TI

Paket: SMD-22

Preis
€

95.18

Gesamt: 139 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PTH08T250WAZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

DC/DC-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

22 Pin

Verpackung

SMD-22

Netzspannung

12.0 V

Nennleistung

180 W

Ausgang-Schnittstellen

1 Output

Eingangsspannung (DC)

4.50V ~ 14.0V

Ausgangsspannung

0.7V ~ 3.6V

Ausgangsstrom

50 A

Anzahl der geregelten Ausgänge

1 Output

Topologie

Buck

Eingangsspannung (max)

14 V

Eingangsspannung (Min)

4.5 V

Eingangsspannung (DC max)

14 V

Eingangsspannung (DC Min)

4.5 v

Ausgangsspannung (max.)

3.6 V

Ausgangsspannung (Min)

700 mV

Ausgangsstrom (max)

50 A

Ausgangsstrom (Min)

0 A

Eingangsleistung (max.)

180 W

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Eingangsspannung

4.5V ~ 14V

Ähnliche Produkte anzeigen

PTH08T250WAZ Datenblatt-PDF

PTH08T250WAZ Datenblatt PDF

39 Pages, 2204 KB

2012/11/27

Ansicht

PTH08T250WAZ Datenblatt PDF

35 Pages, 4307 KB

2012/11/27

Ansicht

PTH08T250WAZ Datenblatt PDF

39 Pages, 2268 KB

2012/03/29

Ansicht

PTH08T250WAZ Datenblatt PDF

39 Pages, 2206 KB

2017/01/27

Ansicht

PTH08T250WAZ Anderes Datenblatt

4 Pages, 187 KB

2007/01/04

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

38.61 mm

Breite

25.91 mm

Höhe

9.64 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

PTH08T250WAZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

PTH08T250WAZ Datenblatt >

Funktionsübersicht

The PTH08T250WAZ is a 1-output 180W surface-mount non-isolated adjust Power Module with TurboTrans™. This module represents the 2nd generation of the popular PTH series power modules with a reduced footprint and improved features. Operating from an input voltage range of 4.5 to 14V, the PTH08T250W requires a single resistor to set the output voltage to any value over the range, 0.7 to 3.6V. The wide input voltage range makes the PTH08T250W particularly suitable for advanced computing and server applications that utilize a loosely regulated 8 to 12V intermediate distribution bus. Additionally, the wide input voltage range increases design flexibility by supporting operation with tightly regulated 5, 8 or 12V intermediate bus architectures. The module incorporates a comprehensive list of features. Output overcurrent and over-temperature shutdown protects against most load faults. A differential remote sense ensures tight load regulation.
Up to 50A output current
±1.5% Total output voltage variation
Efficiencies up to 96%
Output overcurrent protection (non-latching, auto-reset)
Pre-bias start-up
ON/OFF inhibit
Differential output voltage remote sense
Adjustable under-voltage lockout
Auto-Track sequencing
Multi-phase, switch-mode topology
Designed to meet ultra-fast transient requirements up to 300A/µs
SmartSync technology
Parallel operation
POLA™ compatible
High performance, wide-output

PTH08T250WAZ Datenblatt >
