REF01HZ

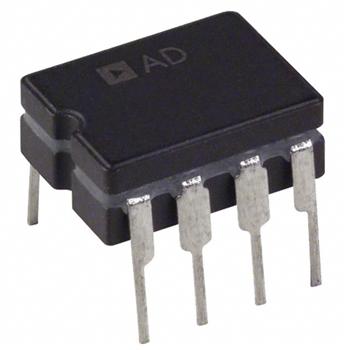

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

REF01HZ ADI

Hersteller:
ADI
Hersteller-Nr:
REF01HZ
AiPCBA-Teilenummer:
CM14423096
Preis (EUR):
€

7.82
AiPCBA-Lager:
272 Stk
Versendet von:
Verfügbarkeit:
194 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsreferenz
Produktbeschreibung:
IC,VOLT REFERENCE,FIXED,10V,BIPOLAR,DIP,8Pin,CERAMIC
Dokumentation:
Datenblatt
3D-Modell

REF01HZ Kaufen REF01HZ Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: REF01HZ

AiPCBA P/N: CM14423096

Hersteller: ADI

Paket: CDIP-8

Preis
€

7.82

Gesamt: 466 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

REF01HZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Spannungsreferenz

3D-Modell

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

CDIP-8

Kapazitätstoleranz

±0.5 %

Eingangsspannung (DC)

40.0V (max)

Ausgangsspannung

10 V

Ausgangsstrom

10 mA

Versorgungsstrom

1.4 mA

Anzahl der Kanäle

1 Channel

Eingangsspannung (max)

15 V

Ausgangsspannung (max.)

10 V

Ausgangsspannung (Min)

10 V

Ausgangsstrom (max)

10 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Richtigkeit

±0.17 %

Eingangsspannung

12V ~ 40V

Ähnliche Produkte anzeigen

REF01HZ Datenblatt-PDF

REF01HZ Datenblatt PDF

12 Pages, 219 KB

2012/03/28

Ansicht

REF01HZ Datenblatt PDF

9 Pages, 104 KB

2007/04/16

Ansicht

REF01HZ Datenblatt PDF

8 Pages, 304 KB

Ansicht

REF01HZ Benutzerreferenzhandbuch

21 Pages, 728 KB

2016/02/05

Ansicht

REF01HZ Benutzerreferenzhandbuch

20 Pages, 712 KB

2015/10/16

Ansicht

REF01HZ Benutzerreferenzhandbuch

20 Pages, 501 KB

2010/10/20

Ansicht

REF01HZ Benutzerreferenzhandbuch

20 Pages, 594 KB

2009/10/21

Ansicht

REF01HZ Benutzerreferenzhandbuch

2 Pages, 238 KB

2003/12/23

Ansicht

REF01HZ Anderes Datenblatt

13 Pages, 136 KB

2014/01/24

Ansicht

REF01HZ Anderes Datenblatt

3 Pages, 22 KB

2009/09/16

Ansicht

REF01HZ Anwendungshinweis

2 Pages, 162 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.29 mm

Breite

7.87 mm

Höhe

3.56 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Temperaturkoeffizient

±25 ppm/℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

REF01HZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

REF01HZ Datenblatt >

Funktionsübersicht

Product Details
The REF01/REF02/REF03 series of precision voltage references provide a stable 10.0 V, 5.0 V, or 2.5 V output with minimal change in response to variations in supply voltage, ambient temperature or load conditions. The devices are available in 8-lead SOIC, PDIP, CERDIP, and TO-99 packages, as well as 20-terminal LCC packages (883 only), furthering the usability of the devices in both standard and high stress applications.
With an external buffer and a simple resistor network, the TEMP terminal can be used for temperature sensing and approximation. A TRIM terminal is also provided on the device for fine adjustment of the output voltage.
The small footprint, wide supply range, and application versatility make the REF0x series of references ideal for general-purpose and space-constrained applications.
Newer designs should use the ADR01/ADR02/ADR03/ADR06 series of references, which offer higher accuracy and temperature stability over a wider operating temperature range, while maintaining full pin-for-pin compatibility with the REF01/REF02/REF03 series. This data sheet applies to commercial-grade products only. Contact sales or visit analog.com for military-grade (883) data sheets.
**Applications**
Precision data systems
High resolution converters
Industrial process control systems
Precision instruments
Military and aerospace applications
### Features and Benefits
High output accuracy: 10.0 V Output, ±0.3% maximum
Adjustable output:
±3% minimum
Excellent temperature stability: 8.5 ppm/°C maximum
Low Noise: 30 µV p-p typical
High supply voltage range:
up to 36 V maximum
Low supply current:
1.4 mA maximum
High load-driving capability:
10 mA maximum
Temperature output function

REF01HZ Datenblatt >
