Name: SN65LVDS116DGGR
Brand: TI
SKU: CM39831569
Price: 5.95 USD
Availability: InStock

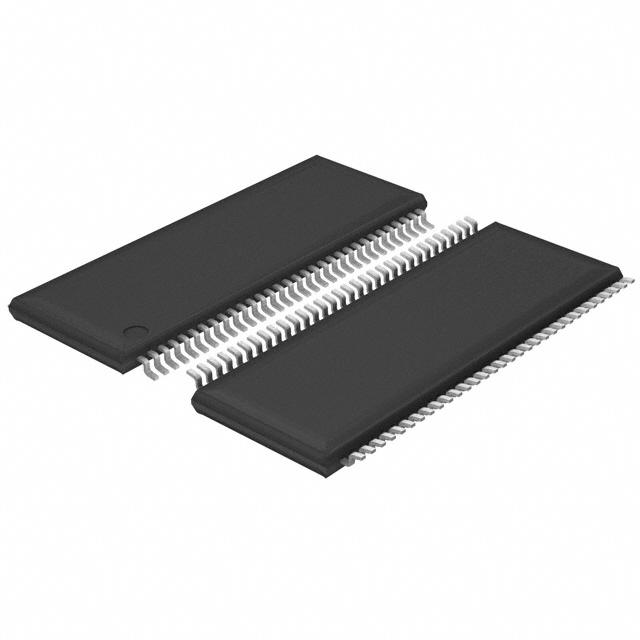

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN65LVDS116DGGR TI

Hersteller:
TI
Hersteller-Nr:
SN65LVDS116DGGR
AiPCBA-Teilenummer:
CM39831569
Preis (EUR):
€

5.95
AiPCBA-Lager:
306 Stk
Versendet von:
Verfügbarkeit:
215 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
TEXAS INSTRUMENTS SN65LVDS116DGGR LVDS Repeater IC, 16Port, 400Mbps, 3V to 3.6V, TSSOP-64
Dokumentation:
Datenblatt
3D-Modell

SN65LVDS116DGGR Kaufen SN65LVDS116DGGR Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: SN65LVDS116DGGR

AiPCBA P/N: CM39831569

Hersteller: TI

Paket: TSSOP-64

Preis
€

5.95

Gesamt: 521 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN65LVDS116DGGR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

64 Pin

Verpackung

TSSOP-64

Netzspannung

3.30 V

Ausgang-Schnittstellen

16 Output

Versorgungsstrom

84 mA

Verlustleistung

2094 W

Input-Kapazität

5 pF

Eingangsstrom (Min)

20 μA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

2094 mW

Versorgungsspannung

3V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

SN65LVDS116DGGR Datenblatt-PDF

SN65LVDS116DGGR Datenblatt PDF

19 Pages, 418 KB

2008/03/13

Ansicht

SN65LVDS116DGGR Datenblatt PDF

17 Pages, 237 KB

Ansicht

SN65LVDS116DGGR Datenblatt PDF

19 Pages, 440 KB

2012/03/28

Ansicht

SN65LVDS116DGGR Datenblatt PDF

29 Pages, 977 KB

2016/02/04

Ansicht

SN65LVDS116DGGR Benutzerreferenzhandbuch

23 Pages, 266 KB

2016/02/04

Ansicht

SN65LVDS116DGGR Anderes Datenblatt

18 Pages, 337 KB

2008/03/13

Ansicht

SN65LVDS116DGGR Andere Referenzen

1 Pages, 141 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

SN65LVDS116DGGR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

SN65LVDS116DGGR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

SN65LVDS116DGGR Datenblatt >

Funktionsübersicht

DESCRIPTION
The SN65LVDS116 is one differential line receiver connected to sixteen differential line drivers that
implement the electrical characteristics of low-voltage differential signaling (LVDS). LVDS, as specified in
EIA/TIA-644, is a data signaling technique that offers the low-power, low-noise coupling, and fast switching speeds to transmit data at relatively long distances. (Note: The ultimate rate and distance of data transfer is dependent upon the attenuation characteristics of the media, the noise coupling to the environment, and other system characteristics.)
FEATURES
• One Receiver and Sixteen Line Drivers Meet or Exceed the Requirements of ANSI EIA/TIA-644 Standard
• Typical Data Signaling Rates to 400 Mbps or Clock Frequencies to 400 MHz
• Enabling Logic Allows Separate Control of Each Bank of Four Channels or 2-Bit Selection of Any One of the Four Banks
• Low-Voltage Differential Signaling With Typical Output Voltage of 350 mV and a 100-Ω Load
• Electrically Compatible With LVDS, PECL, LVPECL, LVTTL, LVCMOS, GTL, BTL, CTT, SSTL, or HSTL Outputs With External Termination Networks
• Propagation Delay Times < 4.7 ns
• Output Skew Is < 300 ps and Part-to-Part Skew < 1.5 ns
• Total Power Dissipation Typically 470 mW With All Ports Enabled and at 200 MHz
• Driver Outputs or Receiver Input Is High Impedance When Disabled or With VCC < 1.5V
• Bus-Pin ESD Protection Exceeds 12 kV
• Packaged in Thin Shrink Small-Outline Package With 20-Mil Terminal Pitch

SN65LVDS116DGGR Datenblatt >
