SN65MLVD040RGZT

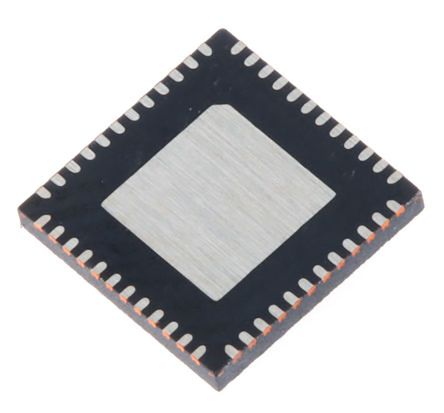

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN65MLVD040RGZT TI

Hersteller:
TI
Hersteller-Nr:
SN65MLVD040RGZT
AiPCBA-Teilenummer:
CM44500307
Preis (EUR):
€

4.91
AiPCBA-Lager:
275 Stk
Versendet von:
Verfügbarkeit:
199 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LVDS, M-LVDS, ECL, CML
Produktbeschreibung:
Texas Instruments SN65MLVD040RGZT, LVDS Transceiver LVDS LVDS, 2CH, 3 → 3.6V, 48Pin, QFN
Dokumentation:
Datenblatt
3D-Modell

SN65MLVD040RGZT Kaufen SN65MLVD040RGZT Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: SN65MLVD040RGZT

AiPCBA P/N: CM44500307

Hersteller: TI

Paket: VQFN-48

Preis
€

4.91

Gesamt: 474 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN65MLVD040RGZT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

TI

Kategorie

LVDS, M-LVDS, ECL, CML

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

VQFN-48

Netzspannung

3.00V (min)

Pinzahl

48 Position

Verlustleistung

382 mW

Eingangsspannung (max)

2 V

Eingangsspannung (Min)

0.8 V

Eingangsstrom (Min)

10 μA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

382 mW

Versorgungsspannung

3V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

SN65MLVD040RGZT Datenblatt-PDF

SN65MLVD040RGZT Datenblatt PDF

31 Pages, 1302 KB

2015/01/13

Ansicht

SN65MLVD040RGZT Datenblatt PDF

31 Pages, 1303 KB

2016/09/12

Ansicht

SN65MLVD040RGZT Datenblatt PDF

29 Pages, 882 KB

2012/03/28

Ansicht

SN65MLVD040RGZT Datenblatt PDF

29 Pages, 1016 KB

2013/04/12

Ansicht

SN65MLVD040RGZT Datenblatt PDF

28 Pages, 1083 KB

2017/09/10

Ansicht

SN65MLVD040RGZT Datenblatt PDF

26 Pages, 654 KB

2011/07/14

Ansicht

SN65MLVD040RGZT Benutzerreferenzhandbuch

31 Pages, 2815 KB

2014/06/24

Ansicht

SN65MLVD040RGZT Anderes Datenblatt

29 Pages, 759 KB

Ansicht

SN65MLVD040RGZT Anderes Datenblatt

11 Pages, 742 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

7.15 mm

Breite

7.15 mm

Höhe

0.95 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

SN65MLVD040RGZT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

SN65MLVD040RGZT Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

SN65MLVD040RGZT Datenblatt >

Funktionsübersicht

The SN65MLVD040RGZT is a 4-channel half-duplex M-LVDS Line Transceiver for transmitting and receiving multipoint-low-voltage differential signals in full compliance with the TIA/EIA-899 (M-LVDS) standard, which are optimized to operate at signaling rates up to 250Mbps. The driver output has been designed to support multipoint buses presenting loads as low as 30R and incorporates controlled transition times to allow for stubs off of the backplane transmission line. The M-LVDS standard defines two types of receivers, designated as type-1 and type-2. Type-1 receiver has thresholds centred about zero with 25mV of hysteresis to prevent output oscillations with loss of input, type-2 receiver implement a failsafe by using an offset threshold. The xFSEN pins is used to select the type-1 and type-2 receiver for each of the channels. In addition, the driver rise and fall times are between 1 and 2ns.
Controlled driver output voltage transition times for improved signal quality
Bus pins high impedance when driver disabled or VCC
Independent enables for each driver and receiver
M-LVDS bus power up/down glitch-free
125MHz Clock frequency
-1 to 3.4V Common-mode voltage range allows data transfer with 2V of ground noise
48 pin 7 X 7 QFN (RGZ)
Green product and no Sb/Br

SN65MLVD040RGZT Datenblatt >
