Name: SN74ALVCH16500DLR
Brand: TI
SKU: CM58499024
Price: 0.78 USD
Availability: InStock

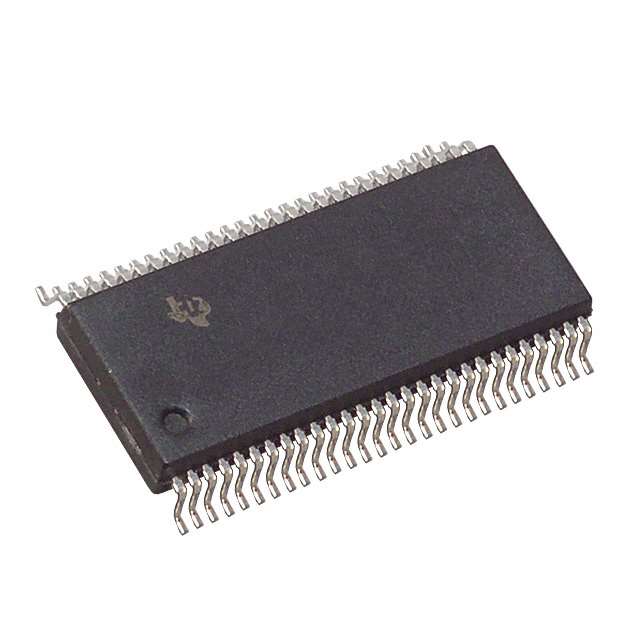

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN74ALVCH16500DLR TI

Hersteller:
TI
Hersteller-Nr:
SN74ALVCH16500DLR
AiPCBA-Teilenummer:
CM58499024
Preis (EUR):
€

0.78
AiPCBA-Lager:
206 Stk
Versendet von:
Verfügbarkeit:
165 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Logik-Controller
Produktbeschreibung:
18Bit Universal Bus Transceiver With 3-State Outputs 56-SSOP -40℃ to 85℃
Dokumentation:
Datenblatt
3D-Modell

SN74ALVCH16500DLR Kaufen SN74ALVCH16500DLR Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: SN74ALVCH16500DLR

AiPCBA P/N: CM58499024

Hersteller: TI

Paket: SSOP-56

Preis
€

0.78

Gesamt: 371 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN74ALVCH16500DLR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Logik-Controller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

56 Pin

Verpackung

SSOP-56

Netzspannung

1.65V ~ 3.60V

Ausgang-Schnittstellen

18 Output

Anzahl der Stromkreise

18 Bit Circuit

Die Anzahl der Bits

18 Bit

Gatterlaufzeit (tpd)

3.90 ns

Spannungsknoten

3.30 V, 2.70 V, 2.50 V, 1.80 V

Ausgangsstrom-Antrieb

-1.00 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.65V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

1.65 V

Ähnliche Produkte anzeigen

SN74ALVCH16500DLR Datenblatt-PDF

SN74ALVCH16500DLR Datenblatt PDF

15 Pages, 350 KB

2008/03/12

Ansicht

SN74ALVCH16500DLR Anderes Datenblatt

2 Pages, 49 KB

2013/05/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

18.41 mm

Breite

7.49 mm

Höhe

2.59 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

SN74ALVCH16500DLR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

SN74ALVCH16500DLR Datenblatt >

Funktionsübersicht

This 18-bit universal bus transceiver is designed for 1.65-V to 3.6-V VCC operation.
Data flow in each direction is controlled by output-enable (OEAB and OEBA\\\\), latch-enable (LEAB and LEBA), and clock (CLKAB\ and CLKBA\\\\) inputs. For A-to-B data flow, the device operates in the transparent mode when LEAB is high. When LEAB is low, the A data is latched if CLKAB\ is held at a high or low logic level. If LEAB is low, the A data is stored in the latch/flip-flop on the high-to-low transition of CLKAB\\\\. Output-enable OEAB is active high. When OEAB is high, the B-port outputs are active. When OEAB is low, the B-port outputs are in the high-impedance state.
Data flow for B to A is similar to that of A to B, but uses OEBA\, LEBA, and CLKBA\\\\. The output enables are complementary (OEAB is active high, and OEBA\ is active low).
To ensure the high-impedance state during power up or power down, OEBA\ should be tied to VCC through a pullup resistor, and OEAB should be tied to GND through a pulldown resistor; the minimum value of the resistor is determined by the current-sinking/current-sourcing capability of the driver.
Active bus-hold circuitry holds unused or floating data inputs at a valid logic state.
The SN74ALVCH16500 is characterized for operation from 40°C to 85°C.

SN74ALVCH16500DLR Datenblatt >
