Name: SN74ALVCH16721DLR
Brand: TI
SKU: CM67227687
Price: 1.04 USD
Availability: InStock

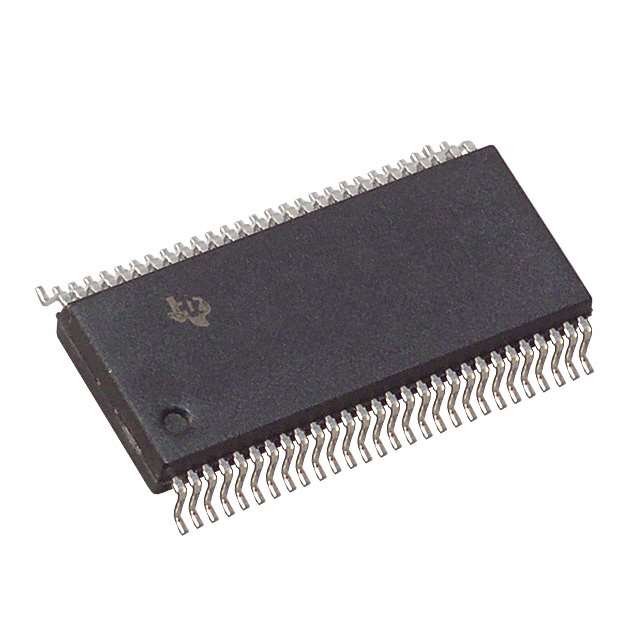

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN74ALVCH16721DLR TI

Hersteller:
TI
Hersteller-Nr:
SN74ALVCH16721DLR
AiPCBA-Teilenummer:
CM67227687
Preis (EUR):
€

1.04
AiPCBA-Lager:
211 Stk
Versendet von:
Verfügbarkeit:
163 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
bistabile Kippstufe
Produktbeschreibung:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1Element 56Pin SSOP T/R
Dokumentation:
Datenblatt
3D-Modell

SN74ALVCH16721DLR Kaufen SN74ALVCH16721DLR Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: SN74ALVCH16721DLR

AiPCBA P/N: CM67227687

Hersteller: TI

Paket: SSOP-56

Preis
€

1.04

Gesamt: 374 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN74ALVCH16721DLR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

bistabile Kippstufe

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

56 Pin

Verpackung

SSOP-56

Frequenz

150 MHz

Netzspannung

1.65V ~ 3.60V

Ausgang-Schnittstellen

20 Output

Ausgangsstrom

24.0 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

20 Channel

Taktfrequenz

150 MHz

Die Anzahl der Bits

20 Bit

Gatterlaufzeit (tpd)

4.30 ns

Polarität

Non-Inverting

Spannungsknoten

3.30 V, 2.70 V, 2.50 V, 1.80 V

Input-Kapazität

3.5 pF

Ausgangsstrom-Antrieb

-1.00 mA

Anzahl der Eingänge

20 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.65V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

1.65 V

Ähnliche Produkte anzeigen

SN74ALVCH16721DLR Datenblatt-PDF

SN74ALVCH16721DLR Datenblatt PDF

16 Pages, 366 KB

2008/03/12

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

18.41 mm

Breite

7.49 mm

Höhe

2.59 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

SN74ALVCH16721DLR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

SN74ALVCH16721DLR Datenblatt >

Funktionsübersicht

This 20-bit flip-flop is designed specifically for 1.65-V to 3.6-V VCC operation.
The 20 flip-flops of the SN74ALVCH16721 are edge-triggered D-type flip-flops with qualified clock storage. On the positive transition of the clock (CLK) input, the device provides true data at the Q outputs if the clock-enable (CLKEN)\ input is low. If CLKEN\ is high, no data is stored.
A buffered output-enable (OE)\ input places the 20 outputs in either a normal logic state (high or low) or the high-impedance state. In the high-impedance state, the outputs neither load nor drive the bus lines significantly. The high-impedance state and increased drive provide the capability to drive bus lines without need for interface or pullup components. OE\ does not affect the internal operation of the flip-flops. Old data can be retained or new data can be entered while the outputs are in the high-impedance state.
To ensure the high-impedance state during power up or power down, OE\ should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
Active bus-hold circuitry is provided to hold unused or floating data inputs at a valid logic level.
The SN74ALVCH16721 is characterized for operation from 40°C to 85°C.

SN74ALVCH16721DLR Datenblatt >
