Name: TC4420CPA
Brand: Microchip
SKU: CM1857861
Price: 1.07 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

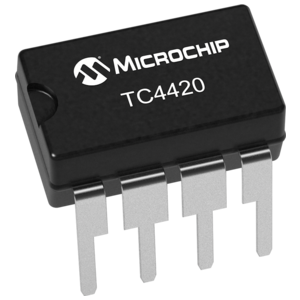

TC4420CPA Microchip

Kaum verfügbar

Hersteller:
Microchip
Hersteller-Nr:
TC4420CPA
AiPCBA-Teilenummer:
CM1857861
Preis (EUR):
€

1.07
AiPCBA-Lager:
3 Stk
Versendet von:
Verfügbarkeit:
35 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
Microchip TC4420CPA, MOSFET Power Driver 6A, 4.5 → 18V, Non-Inverting, 8Pin PDIP
Dokumentation:
Datenblatt
3D-Modell

TC4420CPA Kaufen TC4420CPA Bestand & Preis aktualisiert um 2025-05-29 03:50:22

Aktualisieren

Teilenummer: TC4420CPA

AiPCBA P/N: CM1857861

Hersteller: Microchip

Paket: PDIP-8

Preis
€

1.07

Gesamt: 38 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/03 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TC4420CPA Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Netzspannung

4.50V (min)

Betriebsspannung

4.5V ~ 18V

Anstieg- und Abfallzeit

25 ns

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

18.0 V

Ausgangsstrom

6 A

Versorgungsstrom

3.00 mA

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Verlustleistung

730 mW

Anstiegszeit

60ns (Max)

Abfallzeit

60ns (Max)

Abfallzeit (max.)

35 ns

Abfallzeit (max.)

35 ns

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

730 mW

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

TC4420CPA Datenblatt-PDF

TC4420CPA Datenblatt PDF

22 Pages, 361 KB

2012/12/13

Ansicht

TC4420CPA Datenblatt PDF

5 Pages, 62 KB

Ansicht

TC4420CPA Datenblatt PDF

18 Pages, 415 KB

2012/03/12

Ansicht

TC4420CPA Datenblatt PDF

1 Pages, 736 KB

2006/05/08

Ansicht

TC4420CPA Datenblatt PDF

20 Pages, 352 KB

2012/12/13

Ansicht

TC4420CPA Datenblatt PDF

21 Pages, 277 KB

2018/03/13

Ansicht

TC4420CPA Datenblatt PDF

21 Pages, 277 KB

Ansicht

TC4420CPA Datenblatt PDF

6 Pages, 56 KB

1997/07/03

Ansicht

TC4420CPA Datenblatt PDF

22 Pages, 313 KB

2021/06/12

Ansicht

TC4420CPA Anderes Datenblatt

52 Pages, 65 KB

2020/04/15

Ansicht

TC4420CPA Anderes Datenblatt

8 Pages, 65 KB

2001/01/14

Ansicht

TC4420CPA Anwendungshinweis

18 Pages, 513 KB

2003/12/29

Ansicht

TC4420CPA Notizdatei

120 Pages, 335 KB

2020/04/14

Ansicht

TC4420CPA Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

TC4420CPA Notizdatei

1 Pages, 377 KB

2015/09/23

Ansicht

TC4420CPA Produktkatalog

1 Pages, 203 KB

2018/01/19

Ansicht

TC4420CPA Produktkatalog

1 Pages, 262 KB

2017/01/04

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.46 mm

Breite

6.35 mm

Höhe

3.3 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TC4420CPA Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

TC4420CPA Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TC4420CPA Datenblatt >

Funktionsübersicht

The TC4420CPA is a single-output non-inverting high-speed MOSFET Driver for class D switching amplifiers. This driver is fabricated in CMOS for lower power, more efficient operation versus bipolar drivers. Both devices have TTL-compatible inputs, which can be driven as high as VDD +0.3V or as low as -5V without upset or damage to the device. This eliminates the need for external level shifting circuitry and its associated cost and size. The output swing is rail-to-rail ensuring better drive voltage margin, especially during power up/power down sequencing. Propagation delay time is only 55ns (typical) and the output rise and fall times are only 25ns (typical) into 2500pF across the usable power supply range. Unlike other drivers, the TC4420 is virtually latch-up proof. It replaces three or more discrete components saving PCB area, parts and improving overall system reliability.
Latch-up protection - Will withstand >1.5A reverse output current
Logic input will withstand negative swings up to 5V
High capacitive load drive of 10000pF
Logic high input of 2.4V to VDD
2.5R Low output impedance
Output voltage swing to within 25mV of ground or VDD
ESD sensitive device, take proper precaution while handling the device.
