Name: TC4429CAT
Brand: Microchip
SKU: CM3225270
Price: 2.8 USD
Availability: InStock

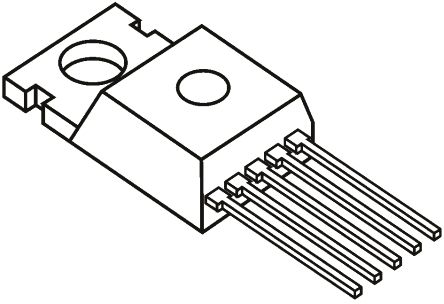

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TC4429CAT Microchip

Hersteller:
Microchip
Hersteller-Nr:
TC4429CAT
AiPCBA-Teilenummer:
CM3225270
Preis (EUR):
€

2.80
AiPCBA-Lager:
226 Stk
Versendet von:
Verfügbarkeit:
171 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 6A 1Out Lo Side Inv 5Pin(5+Tab) TO-220 Tube
Dokumentation:
Datenblatt
3D-Modell

TC4429CAT Kaufen TC4429CAT Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: TC4429CAT

AiPCBA P/N: CM3225270

Hersteller: Microchip

Paket: TO-220-5

Preis
€

2.80

Gesamt: 397 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TC4429CAT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

5 Pin

Verpackung

TO-220-5

Netzspannung

4.50V (min)

Anstieg- und Abfallzeit

25 ns

Ausgang-Schnittstellen

1 Output

Versorgungsstrom

3.00 mA

Pinzahl

5 Position

Verlustleistung

1600 mW

Abfallzeit (max.)

35 ns

Abfallzeit (max.)

35 ns

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

1600 mW

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

TC4429CAT Datenblatt-PDF

TC4429CAT Datenblatt PDF

22 Pages, 361 KB

2012/12/13

Ansicht

TC4429CAT Datenblatt PDF

20 Pages, 354 KB

2004/08/27

Ansicht

TC4429CAT Datenblatt PDF

20 Pages, 431 KB

2006/01/13

Ansicht

TC4429CAT Datenblatt PDF

5 Pages, 62 KB

Ansicht

TC4429CAT Datenblatt PDF

18 Pages, 415 KB

2012/03/12

Ansicht

TC4429CAT Datenblatt PDF

28 Pages, 783 KB

2012/05/23

Ansicht

TC4429CAT Datenblatt PDF

28 Pages, 836 KB

Ansicht

TC4429CAT Datenblatt PDF

21 Pages, 277 KB

Ansicht

TC4429CAT Datenblatt PDF

22 Pages, 313 KB

2021/06/12

Ansicht

TC4429CAT Anderes Datenblatt

23 Pages, 293 KB

2013/04/04

Ansicht

TC4429CAT Anderes Datenblatt

8 Pages, 65 KB

2001/01/14

Ansicht

TC4429CAT Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

14.99 mm

Breite

10.54 mm

Höhe

4.83 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TC4429CAT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

TC4429CAT Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TC4429CAT Datenblatt >

Funktionsübersicht

The TC4429CAT is an inverting single-output high-speed MOSFET Driver with inverting configuration, while the TC4420 is a non-inverting driver. This driver is fabricated in CMOS for lower power and more efficient operation versus bipolar drivers. It has TTL/CMOS compatible inputs that can be driven as high as VDD 0.3V or as low as -5V without upset or damage to the device. This eliminates the need for external level-shifting circuitry and its associated cost and size. The output swing is rail-to-rail, ensuring better drive voltage margin, especially during power-up/power-down sequencing. Propagational delay time is only 55ns typical and the output rise and fall times are only 25ns typical into 2500pF across the usable power supply range. Unlike other drivers, the TC4429 is virtually latch-up proof. It replaces three or more discrete components, saving PCB area, parts and improving overall system reliability.
Pin-compatible with the TC429
Latch-up protected - Will withstand >1.5A reverse output current
Logic input will withstand negative swing up to 5V
Matched rise and fall times
Output voltage swing to within 25mV of ground or VDD
10000pF High capacitive load drive capability
2.5R Low output impedance

TC4429CAT Datenblatt >
