Name: TCA9517DR
Brand: TI
SKU: CM2386967
Price: 0.34 USD
Availability: InStock

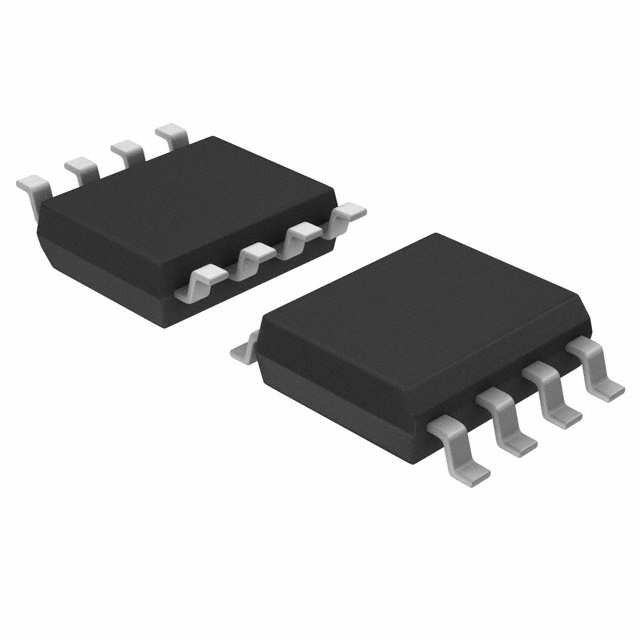

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TCA9517DR TI

Hersteller:
TI
Hersteller-Nr:
TCA9517DR
AiPCBA-Teilenummer:
CM2386967
Preis (EUR):
€

0.34
AiPCBA-Lager:
2,349 Stk
Versendet von:
Verfügbarkeit:
1,505 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Logik-Controller
Produktbeschreibung:
I2C Repeater 1.8V/2.5V/3.3V/5V 8Pin SOIC T/R
Dokumentation:
Datenblatt
3D-Modell

TCA9517DR Kaufen TCA9517DR Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: TCA9517DR

AiPCBA P/N: CM2386967

Hersteller: TI

Paket: SOIC-8

Preis
€

0.34

Gesamt: 3,854 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TCA9517DR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Logik-Controller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Netzspannung

900mV ~ 5.50V

Ausgang-Schnittstellen

2 Output

Anzahl der Stromkreise

1 Circuit

Pinzahl

8 Position

Input-Kapazität

400 pF

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

5.5 V

Ähnliche Produkte anzeigen

TCA9517DR Datenblatt-PDF

TCA9517DR Datenblatt PDF

26 Pages, 950 KB

2015/06/14

Ansicht

TCA9517DR Datenblatt PDF

19 Pages, 844 KB

2013/05/09

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TCA9517DR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

TCA9517DR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

HK STC Lizenz

NLR

TCA9517DR Datenblatt >

Funktionsübersicht

The TCA9517DR is a bidirectional Buffer with level shifting capabilities for I²C and SMBus systems. It provides bidirectional voltage-level translation (up-translation/down-translation) between low voltages and higher voltages (2.7 to 5.5V) in mixed-mode applications. This device enables I²C and SMBus systems to be extended without degradation of performance, even during level shifting. The TCA9517 buffers both the serial data and the serial clock signals on the I²C bus, thus allowing two buses of up to 400pF bus capacitance to be connected in an I²C application. It has two types of drivers: A-side drivers and B-side drivers. All inputs and I/Os are over-voltage tolerant to 5.5 V, even when the device is unpowered (VCCB and/or VCCA = 0 V). The type of buffer design on the B-side prevents it from being used in series with devices which use static voltage offset.
I²C Bus and SMBus Compatible
Footprint and functional replacement for PCA9515B
Active-high repeater-enable input
Open-drain I²C I/O
5.5V Tolerant I²C and enable input support mixed-mode signal operation
Accommodates standard-mode and fast-mode I²C devices and multiple masters
High-impedance I²C pins when powered-off
Latch-up performance exceeds 100 mA per JESD 78, class II
ESD Protection exceeds JESD 22
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

TCA9517DR Datenblatt >
