Name: TLC59116ITPWTQ1
Brand: TI
SKU: CM43683430
Price: 1.54 USD
Availability: InStock

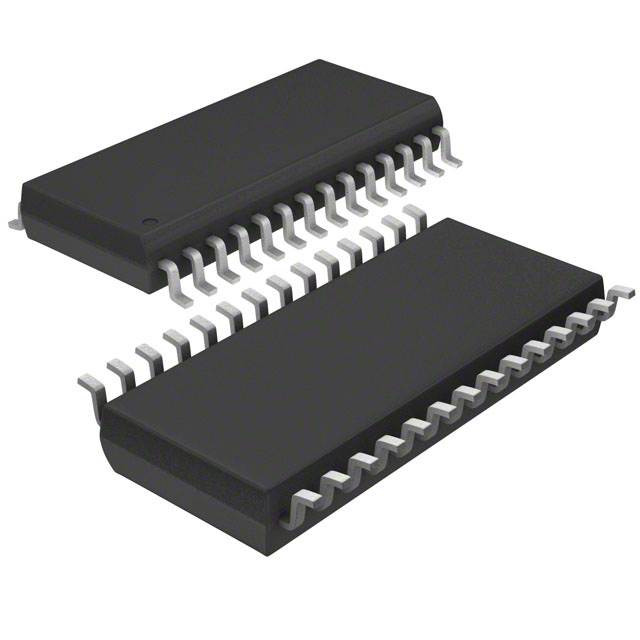

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLC59116ITPWTQ1 TI

Hersteller:
TI
Hersteller-Nr:
TLC59116ITPWTQ1
AiPCBA-Teilenummer:
CM43683430
Preis (EUR):
€

1.54
AiPCBA-Lager:
229 Stk
Versendet von:
Verfügbarkeit:
183 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
LED Driver 3.3V/5V Automotive 28Pin TSSOP T/R
Dokumentation:
Datenblatt
3D-Modell

TLC59116ITPWTQ1 Kaufen TLC59116ITPWTQ1 Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: TLC59116ITPWTQ1

AiPCBA P/N: CM43683430

Hersteller: TI

Paket: TSSOP-28

Preis
€

1.54

Gesamt: 412 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLC59116ITPWTQ1 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

LED-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

TSSOP-28

Ausgang-Schnittstellen

16 Output

Ausgangsspannung

17 V

Ausgangsstrom

0.12 A

Anzahl der Kanäle

16 Channel

Eingangsspannung (DC max)

5.5 V

Eingangsspannung (DC Min)

3 v

Ausgangsspannung (max.)

17 V

Ausgangsspannung (Min)

0 V

Ausgangsstrom (max)

120 mA

Ausgangsstrom (Min)

0.005 A

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

TLC59116ITPWTQ1 Datenblatt-PDF

TLC59116ITPWTQ1 Datenblatt PDF

7 Pages, 119 KB

2016/03/05

Ansicht

TLC59116ITPWTQ1 Datenblatt PDF

40 Pages, 456 KB

Ansicht

TLC59116ITPWTQ1 Datenblatt PDF

40 Pages, 365 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 105℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TLC59116ITPWTQ1 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

TLC59116ITPWTQ1 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TLC59116ITPWTQ1 Datenblatt >

Funktionsübersicht

Description
The TLC59116-Q1 is an I2C-Bus controlled 16-channel LED driver that is optimized for red/green/blue/amber (RGBA) color mixing and backlight application. Each LED output has its own 8-bit resolution (256 steps) fixed-frequency individual PWM controller that operates at 97-kHz, with a duty cycle that is adjustable from 0% to 99.6%.
Features
• 16 LED Drivers (Each Output Programmable at Off, On, Programmable LED Brightness, or Programmable Group Dimming and Blinking Mixed With Individual LED Brightness)
• 16 Constant-Current Output Channels
• 256-Step (8-Bit) Linear Programmable Brightness Per LED Output Varying From Fully Off (Default) to Maximum Brightness Using a 97-kHz PWM Signal
• 256-Step Group Brightness Control Allows General Dimming [Using a 190-Hz PWM Signal From Fully Off to Maximum Brightness (Default)]
• 256-Step Group Blinking With Frequency Programmable From 24-Hz to 10.73 s and Duty Cycle From 0% to 99.6%
• Four Hardware Address Pins Allow 14 TLC59116-Q1 Devices to Be Connected to Same I2C Bus
• Four Software-Programmable I2C Bus Addresses (One LED Group Call Address and Three LED Sub Call Addresses) Allow Groups of Devices to Be Addressed at Same Time in Any Combination
• Software Reset Feature (SWRST Call) Allows Device to Be Reset Through I2C Bus
• Up to 14 Possible Hardware-Adjustable Individual I2C Bus Addresses Per Device, So That Each Device Can Be Programmed
• Open-Load and Overtemperature Detection Mode to Detect Individual LED Errors
• Output State Change Programmable on Acknowledge or Stop Command to Update Outputs Byte-by-Byte or All at Same Time (Default to Change on Stop)
• Output Current Adjusted Through an External Resistor
• Constant Output Current Range: 5-mA to 120-mA
• Maximum Output Voltage: 17 V
• 25-MHz Internal Oscillator Requires No External Components
• 1-MHz Fast-mode Plus (FMT) Compatible I2C-Bus Interface With 30-mA High-Drive Capability on SDA Output for Driving High-Capacitive Buses
• Internal Power-On Reset
• Noise Filter on SCL and SDA Inputs
• No Glitch on Power-Up
• Active-Low Reset
• Supports Hot Insertion
• Low Standby Current
Applications
• General LED Lighting Applications
• Backlight for center stack buttons
• Backlight for cluster indicators

TLC59116ITPWTQ1 Datenblatt >
