Name: TLE42694E
Brand: Infineon
SKU: CM83606728
Price: 1.3 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLE42694E Infineon

Hersteller:
Infineon
Hersteller-Nr:
TLE42694E
AiPCBA-Teilenummer:
CM83606728
Preis (EUR):
€

1.30
AiPCBA-Lager:
229 Stk
Versendet von:
Verfügbarkeit:
182 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:

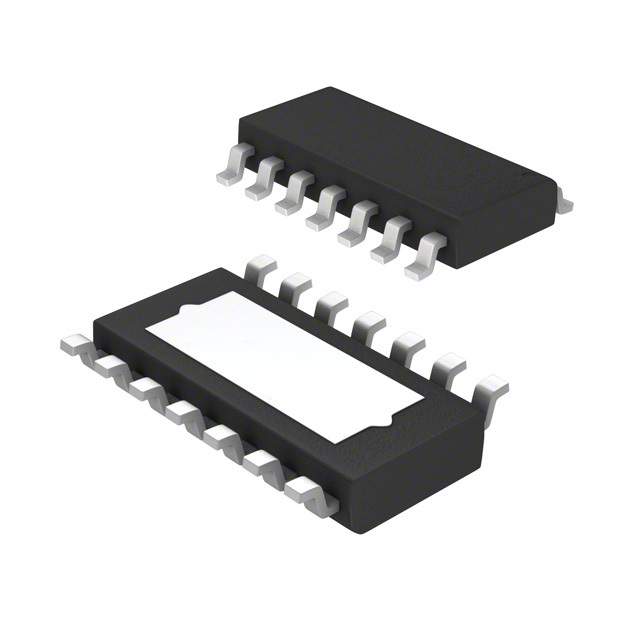

LDO Regulator Pos 5V 0.15A Automotive 14Pin SSOP EP
Dokumentation:
Datenblatt
3D-Modell

TLE42694E Kaufen TLE42694E Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: TLE42694E

AiPCBA P/N: CM83606728

Hersteller: Infineon

Paket: SSOP-14

Preis
€

1.30

Gesamt: 411 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLE42694E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

14 Pin

Verpackung

SSOP-14

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

5 V

Ausgangsstrom

100 mA

Abfallspannung

250 mV

Eingangsspannung (max)

45 V

Eingangsspannung (Min)

5.5 V

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

40 ℃

Eingangsspannung

5.5V ~ 45V

Ähnliche Produkte anzeigen

TLE42694E Datenblatt-PDF

TLE42694E Datenblatt PDF

33 Pages, 932 KB

Ansicht

TLE42694E Datenblatt PDF

34 Pages, 981 KB

2017/08/05

Ansicht

TLE42694E Datenblatt PDF

29 Pages, 561 KB

2012/03/29

Ansicht

TLE42694E Benutzerreferenzhandbuch

138 Pages, 12344 KB

2017/09/28

Ansicht

TLE42694E Benutzerreferenzhandbuch

22 Pages, 2506 KB

2017/01/18

Ansicht

TLE42694E Anderes Datenblatt

33 Pages, 1349 KB

2014/07/07

Ansicht

TLE42694E Anderes Datenblatt

32 Pages, 4030 KB

2014/07/24

Ansicht

TLE42694E Anderes Datenblatt

29 Pages, 751 KB

2010/11/26

Ansicht

TLE42694E Anderes Datenblatt

8 Pages, 244 KB

Ansicht

TLE42694E Anderes Datenblatt

1 Pages, 28 KB

2017/09/25

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4.9 mm

Breite

3.9 mm

Höhe

1.45 mm

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tape & Reel (TR)

TLE42694E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TLE42694E Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TLE42694E Datenblatt >

Funktionsübersicht

Description
The TLE 42694 is a monolithic integrated low dropout voltage regulator, especially designed for automotive applications. An input voltage up to 45 V is regulated to an output voltage of 5.0 V. The component is able to drive loads up to 150 mA. It is short-circuit proof by the implemented output current limitation and has an integrated overtemperature shutdown. A reset signal is generated for an output voltage VQ,rt of typically 4.65 V. This threshold can be decreased by an external resistor divider.
Features
• Output Voltage 5 V ±2%
• Ouput Current up to 150 mA
• Very Low Current Consumption
• Early Warning
• Power-on and Undervoltage Reset with Programmable Delay Time
• Reset Low Down to VQ = 1 V
• Adjustable Reset Threshold
• Very Low Dropout Voltage
• Output Current Limitation
• Reverse Polarity Protection
• Overtemperature Protection
• Suitable for Use in Automotive Electronics
• Wide Temperature Range from -40 °C up to 150 °C
• Input Voltage Range from -42 V to 45 V
• Integrated Pull-Up Resistors at Logic Outputs
• Green Product (RoHS compliant)
• AEC Qualified

TLE42694E Datenblatt >
