Name: TLE4997A8XUMA1
Brand: Infineon
SKU: CM167233463
Price: 2.22 USD
Availability: InStock

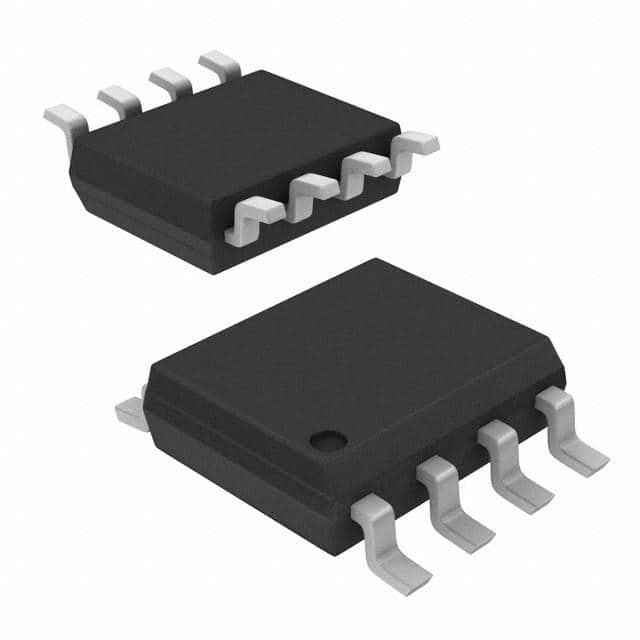

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLE4997A8XUMA1 Infineon

Hersteller:
Infineon
Hersteller-Nr:
TLE4997A8XUMA1
AiPCBA-Teilenummer:
CM167233463
Preis (EUR):
€

2.22
AiPCBA-Lager:
290 Stk
Versendet von:
Verfügbarkeit:
204 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Position&Current Sensors
Dokumentation:
Datenblatt
3D-Modell

TLE4997A8XUMA1 Kaufen TLE4997A8XUMA1 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: TLE4997A8XUMA1

AiPCBA P/N: CM167233463

Hersteller: Infineon

Paket: PG-TDSO-8

Preis
€

2.22

Gesamt: 494 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLE4997A8XUMA1 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Montagesmethoden

Surface Mount

3D-Modell

Verpackung

PG-TDSO-8

Ausgangsstrom

1 mA

Pinzahl

8 Position

Bandbreite

1.32 kHz

Ausgangsstrom (max)

1 mA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

TLE4997A8XUMA1 Datenblatt-PDF

TLE4997A8XUMA1 Datenblatt PDF

22 Pages, 1716 KB

2016/05/04

Ansicht

TLE4997A8XUMA1 Benutzerreferenzhandbuch

60 Pages, 11255 KB

2016/04/25

Ansicht

TLE4997A8XUMA1 Benutzerreferenzhandbuch

38 Pages, 1610 KB

2016/01/11

Ansicht

TLE4997A8XUMA1 Anderes Datenblatt

2 Pages, 115 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 125℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TLE4997A8XUMA1 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TLE4997A8XUMA1 Datenblatt >

Funktionsübersicht

Description:
The linear Hall IC TLE4997A8 has been specifically designed for highly accurate angle and position detection. The sensor provides a ratiometric analog output voltage, which is ideally suited to Analog-to-Digital (A/D) conversion with the supply voltage as a reference. The IC is produced in BiCMOS technology with high voltage capability and also provides reverse polarity protection. Digital signal processing using a 16-bit DSP architecture together with digital temperature and analog stress compensation guarantees excellent stability over the whole temperature range and life time.
Summary of Features:
Integration of two individual programmable Linear Hall sensor IC’s with ratiometric analog output signal.
20-bit Digital Signal Processing (DSP)
Digital temperature compensation
12-bit overall resolution
Operating automotive temperature range -40°C to 125°C
Low drift of output signal over temperature and lifetime
Programmable parameters stored in EEPROM with single-bit error correction:
Magnetic range and sensitivity (gain), polarity of the output slope
Offset
Bandwidth
Clamping levels
Temperature compensation coefficients to accomodate most common magnet materials
Memory lock
Supply voltage 4.5-5.5 V (4-7 V extended range)
Configurable magnetic range : ±50mT, ±100mT or ±200mT
Reverse-polarity and overvoltage protection for all pins
Output short-circuit protection
On-board diagnostics (wire breakage detection, EEPROM error, overvoltage)
Digital readout of internal temperature and magnetic field values in calibration mode
Programming and operation of multiple sensors with common power supply
Two-point calibration of magnetic transfer function
