Name: TLE5012BD E9200
Brand: Infineon
SKU: CM261633437
Price: 8.07 USD
Availability: InStock

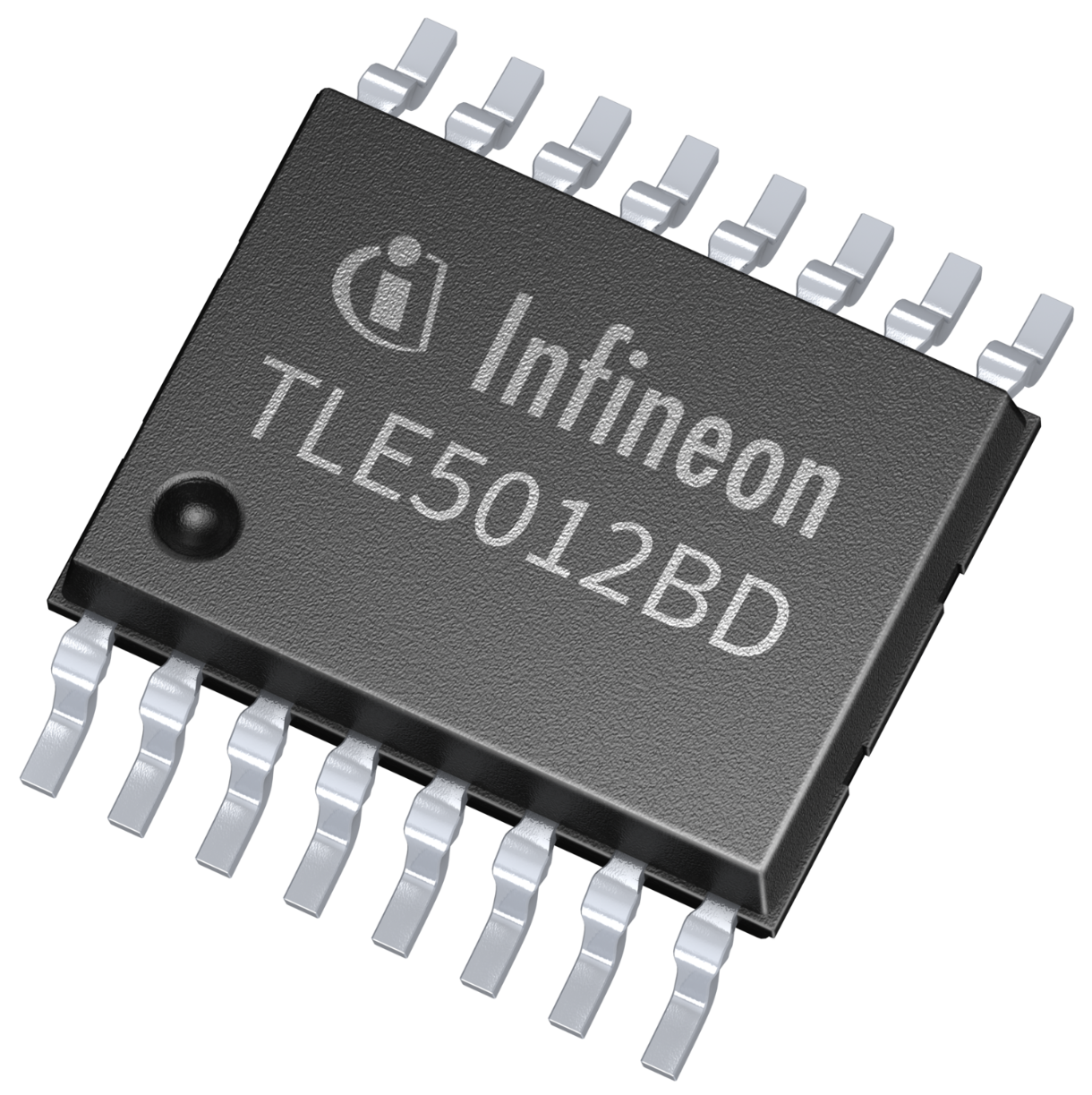

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLE5012BD E9200 Infineon

Hersteller:
Infineon
Hersteller-Nr:
TLE5012BD E9200
AiPCBA-Teilenummer:
CM261633437
Preis (EUR):
€

8.07
AiPCBA-Lager:
276 Stk
Versendet von:
Verfügbarkeit:
172 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Board Mount Hall Effect / Magnetic Sensors POSITION&CURRENT; SENSORS
Dokumentation:
Datenblatt
3D-Modell

TLE5012BD E9200 Kaufen TLE5012BD E9200 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: TLE5012BD E9200

AiPCBA P/N: CM261633437

Hersteller: Infineon

Paket: PG-TDSO-16

Preis
€

8.07

Gesamt: 448 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLE5012BD E9200 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Montagesmethoden

Surface Mount

3D-Modell

Verpackung

PG-TDSO-16

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

40 ℃

Ähnliche Produkte anzeigen

TLE5012BD E9200 Datenblatt-PDF

TLE5012BD E9200 Datenblatt PDF

18 Pages, 557 KB

2017/01/16

Ansicht

TLE5012BD E9200 Datenblatt PDF

19 Pages, 552 KB

2017/02/12

Ansicht

TLE5012BD E9200 Benutzerreferenzhandbuch

3 Pages, 52 KB

2017/08/17

Ansicht

TLE5012BD E9200 Anderes Datenblatt

3 Pages, 507 KB

2016/04/11

Ansicht

TLE5012BD E9200 Anwendungshinweis

2 Pages, 329 KB

2015/06/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

TLE5012BD E9200 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TLE5012BD E9200 Datenblatt >

Funktionsübersicht

Description:
The TLE5012BD is a fully redundant 360° angle sensor that detects the orientation of a magnetic field. This is achieved by measuring sine and cosine angle components with monolithic*i**ntegrated Giant Magneto Resistance (iGMR) elements.
Highly precise angle values are determined over a wide temperature range and a long lifetime using an internal autocalibration algorithm.
Data communications are accomplished with a bi-directional Synchronous Serial Communication (SSC) that is SPI-compatible.
The absolute angle value and other values are transmitted via SSC or via a Pulse-Width-Modulation (PWM) Protocol. The sine and cosine raw values can also be read out. These raw signals are digitally processed internally to calculate the angle orientation of the magnetic field (magnet).
The TLE5012BD is a pre-calibrated sensor. The calibration parameters are stored in laser fuses. At start-up the values of the fuses are written into flip-flops, where these values can be changed by the application-specific parameters.
Online diagnostic functions are provided to ensure reliable operation.
Summary of Features:
Giant **M**agneto **R**esistance (GMR)-based principle
Fully redundant design with two sensor ICs in one package
Integrated magnetic field sensing for angle measurement
360° angle measurement with revolution counter and angle speed measurement
Two separate highly accurate single bit SD-AD
15 bit representation of absolute angle value on the output (resolution of 0.01°)
16 bit representation of sine / cosine values on the interface
Max. 1.0° angle error over lifetime and temperature-range with activated auto-calibration
Bi-directional SSC Interface up to 8Mbit/s
Supports Safety Integrity Level (SIL) with diagnostic functions and status information
Interfaces: SSC, PWM, Incremental Interface (IIF), Hall Switch Mode (HSM), Short PWM Code (SPC, based on SENT protocol defined in SAE J2716)
Output pins can be configured (programmed or pre-configured) as push-pull or open-drain
Bus mode operation of multiple sensors on one line is possible with SSC or SPC interface in open-drain configuration
0.25 μm CMOS technology
ESD > 4kV (HBM)

TLE5012BD E9200 Datenblatt >
