TLE9877QXA40XUMA1

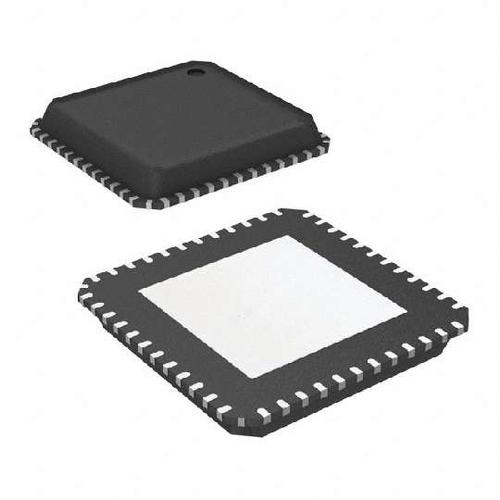

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLE9877QXA40XUMA1 Infineon

Hersteller:
Infineon
Hersteller-Nr:
TLE9877QXA40XUMA1
AiPCBA-Teilenummer:
CM86014787
Preis (EUR):
€

4.11
AiPCBA-Lager:
206 Stk
Versendet von:
Verfügbarkeit:
139 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 32Bit TLE987x ARM Cortex M3 RISC 64KB Flash 1.5V/5V 48Pin VQFN
Dokumentation:
Datenblatt
3D-Modell

TLE9877QXA40XUMA1 Kaufen TLE9877QXA40XUMA1 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: TLE9877QXA40XUMA1

AiPCBA P/N: CM86014787

Hersteller: Infineon

Paket: VQFN-48-31

Preis
€

4.11

Gesamt: 345 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLE9877QXA40XUMA1 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Kategorie

Mikrocontroller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

VQFN-48-31

RAM-Größe

6 KB

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

5.5V ~ 28V

Ähnliche Produkte anzeigen

TLE9877QXA40XUMA1 Datenblatt-PDF

TLE9877QXA40XUMA1 Datenblatt PDF

2 Pages, 140 KB

2016/04/12

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

848 Pages, 20828 KB

2017/07/03

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

138 Pages, 12344 KB

2017/09/28

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

126 Pages, 2816 KB

2015/07/13

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

112 Pages, 2256 KB

2016/09/23

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

13 Pages, 407 KB

2017/04/21

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

10 Pages, 348 KB

2017/06/09

Ansicht

TLE9877QXA40XUMA1 Benutzerreferenzhandbuch

3 Pages, 369 KB

2017/03/14

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

45 Pages, 538 KB

2018/08/03

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

4 Pages, 553 KB

2016/04/11

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

3 Pages, 220 KB

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

2 Pages, 217 KB

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

2 Pages, 130 KB

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

1 Pages, 28 KB

2017/09/27

Ansicht

TLE9877QXA40XUMA1 Anderes Datenblatt

1 Pages, 23 KB

2015/06/28

Ansicht

TLE9877QXA40XUMA1 Anwendungshinweis

126 Pages, 2540 KB

2017/02/02

Ansicht

TLE9877QXA40XUMA1 Anwendungshinweis

122 Pages, 4414 KB

2015/04/30

Ansicht

TLE9877QXA40XUMA1 Anwendungshinweis

35 Pages, 2097 KB

2017/04/06

Ansicht

TLE9877QXA40XUMA1 Anwendungshinweis

4 Pages, 534 KB

2016/04/26

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Not Recommended for New Designs

Verpackungsmethoden

Tape & Reel (TR)

TLE9877QXA40XUMA1 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TLE9877QXA40XUMA1 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

3A991A2

TLE9877QXA40XUMA1 Datenblatt >

Funktionsübersicht

Description:
The TLE9877QXA40 is part of the TLE987x product family. The TLE9877QXA40 is a single chip 3-Phase motor driver that integrates the industry standard ARM® Cortex™ M3 core, enabling the implementation of advanced motor control algorithms such as field-oriented control. It includes six fully integrated NFET drivers optimized to drive a 3-Phase motor via six external power NFETs, a charge pump enabling low voltage operation and programmable current along with current slope control for optimized EMC behavior. Its peripheral set includes a current sensor, a successive approximation ADC synchronized with the capture and compare unit for PWM control and 16-bit timers. A LIN transceiver is also integrated to enable communication to the device along with a number of general purpose I/Os. It includes an on-chip linear voltage regulator to supply external loads. It includes an on-chip linear voltage regulator to supply external loads.
It is a highly integrated automotive qualified device enabling cost and space efficient solutions for mechatronic BLDC motor drive applications such as pumps and fans.
Summary of Features:
Six current programmable Drivers with charge pump for N-Channel MOSFET
Integrated LIN transceiver compatible with LIN 2.2 and SAEJ2602
Two Full duplex serial interface (UART) with LIN support
Two Synchronous serial channel (SSC)
On-chip OSC and PLL for clock generation
One high voltage monitoring input with wake up functionality
High speed Operational amplifier for motor current sensing via shunt
Measurement unit:
8-bit ADC module with 10 multiplexed inputs
10-bit ADC module with 8 multiplexed inputs, 5 external Analog inputs
On chip temperature and battery voltage measurement unit
Independent Programmable window watchdog
5V/1.5V Internal supplies
External Supply (VDDEXT): 5V+/-2% @ 20mA
Power saving modes:
MCU slow-down Mode
Sleep Mode
Stop Mode
Cyclic wake-up Sleep Mode
## Features of the Microcontroller:
32 bit ARM Cortex M3 Core, up to 40 MHz clock frequency
64 kByte flash memory for code and data
32 kByte Boot ROM memory in code space (used for boot code and IP storage)
6 kByte RAM memory
Harvard architecture
Thumb®-2 Instruction Set and hardware divide and multiplication unit
Four 16-Bit timers
Capture/compare unit for PWM signal generation (CCU6) with 2 x 16-bits timers
## General Characteristics:
Operating supply voltage Vs=5.5 to 28V, maximum rating 40V
Extended operating range Vs=3.0 to 28V, MCU / Flash fully functional
ESD performance :
up to 2kV / handling on all pins
4kV @ HV inputs
6kV @ LIN pin
Overvoltage device clamp (load dump ruggedness) up to 40V
Wide operating temperature range: Tj:-40°C up to 150°C

TLE9877QXA40XUMA1 Datenblatt >
